Detalles del producto
Lugar de origen: Porcelana
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: LPJD0713BENL
Documento: LPJD0713BENL.pdf
Pago y términos de envío
Cantidad de orden mínima: Soporte de muestras gratuitas
Precio: $0.35-$0.7
Detalles de empaquetado: Cintas y bobinas
Tiempo de entrega: 3-5 días
Condiciones de pago: LC, D/A, D/P, T/T
Capacidad de la fuente: 5kk/mes
Número de pieza: |
LPJD0713BENL |
Número de puertos: |
1x1 |
Pestillo: |
Arriba |
Velocidad de datos: |
1000BASE-T |
PoE: |
No |
Opción LED: |
Con |
Las pestañas de EMl: |
sin |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
0°C a +70°C |
Número de pieza: |
LPJD0713BENL |
Número de puertos: |
1x1 |
Pestillo: |
Arriba |
Velocidad de datos: |
1000BASE-T |
PoE: |
No |
Opción LED: |
Con |
Las pestañas de EMl: |
sin |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
0°C a +70°C |

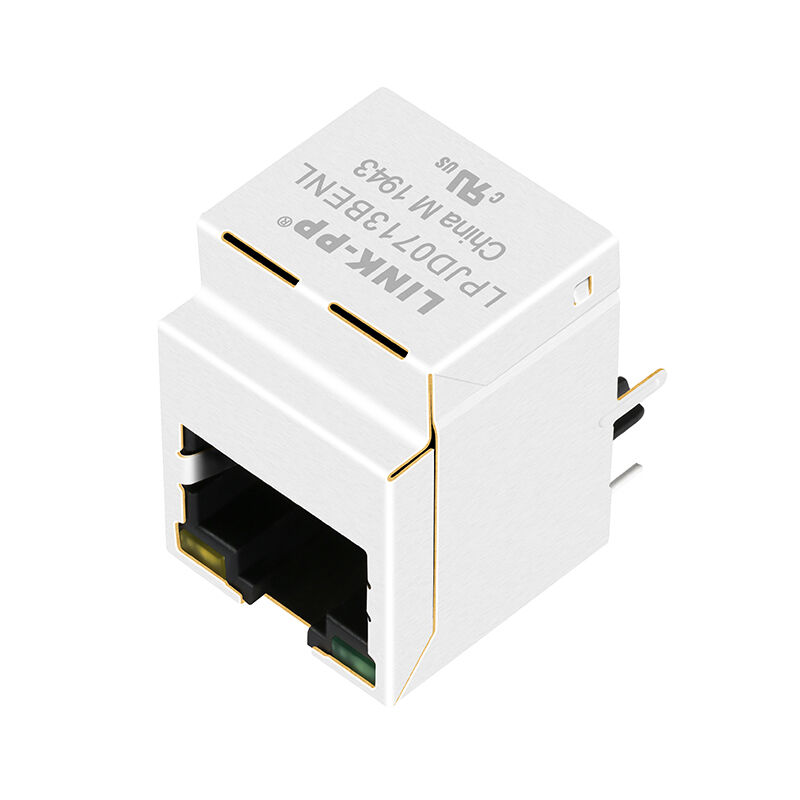

ElENLACE-PP LPJD0713BENLes un módulo conector integrado RJ45 (ICM/Magjack) Gigabit Ethernet (1000BASE-T) vertical (entrada superior/recta de 180°) de un solo puerto (1x1) de grado industrial. Diseñado específicamente para placas portadoras con espacio limitado, servidores Blade, instrumentos de prueba y PC industriales de riel DIN donde se requiere acoplamiento de cables de acceso superior, integra transformadores de aislamiento magnético 1CT:1CT, condensadores de filtrado del lado primario, una red de terminación interna Bob Smith, un blindaje EMI metálico y LED de estado dual en un perfil compacto de orificio pasante.
| Parámetro | Especificación | Beneficio de ingeniería |
|---|---|---|
| Orientación del conector | Vertical / Entrada superior (180° recto) | Ahorra espacio en el borde de la PCB; permite la inserción directa del cable en el panel superior |
| Velocidad de Ethernet | 1000BASE-T (Gigabit Ethernet) | Cumplimiento gigabit full-duplex según IEEE 802.3 |
| Relación de vueltas | 1CT: 1CT ±5% | Relación simétrica 1:1 compatible con las principales PHY Gigabit |
| Inductancia de circuito abierto (OCL) | 350 µH mín. (@ 100 kHz, 0,1 V, polarización de CC de 8 mA) | Previene la saturación del núcleo bajo corrientes de desequilibrio CC directas. |
| Aislamiento Dieléctrico (Hipot) | 1500 Vrms mín. (Lado PHY a lado de línea) | Protección transitoria de alto voltaje entre el sistema y el cable |
| Filtrado del lado primario | Condensadores de desacoplamiento integrados de 4 × 0,01 µF | Ruta de tierra de CA integrada; reduce el número de condensadores discretos externos |
| Terminación del lado del cable | Bob Smith integrado (4× 75 Ω + 1000 pF / 2 kV) | Amortigua los reflejos del cable de modo común directamente al blindaje exterior. |
| LED izquierdo | Monocolor: Verde (565 nm) | Indicador de estado de conexión/enlace dedicado (pines 13+/14-) |
| LED derecho | Monocolor: Amarillo (585 nm) | Indicador de actividad dedicada/transferencia de datos (pines 11+/12-) |
| Altura mecánica | 22,0 ± 0,35 mm Altura total | Perfil estandarizado para acoplamiento modular vertical de placa a panel |
| Parámetro | Condición de prueba | Límite de especificación |
|---|---|---|
| Relación de vueltas | 100 kHz, 0,1 V | 1CT: 1CT ±5% |
| Inductancia de circuito abierto (OCL) | 100 kHz, 0,1 V, polarización de CC de 8 mA | 350 µH mín. |
| Pérdida de inserción | 1 ~ 100MHz | -1,2 dB Máx. |
| Pérdida de retorno (carga de 100 Ω) | 1 ~ 30MHz | -16,0 dB mín. |
| Pérdida de retorno (carga de 100 Ω) | 30 ~ 60MHz | -12,0 dB mín. |
| Pérdida de retorno (carga de 100 Ω) | 60 ~ 80MHz | -10,0 dB mín. |
| Pérdida de retorno (carga de 100 Ω) | 80 ~ 100MHz | -8,0 dB mín. |
| Diafonía (casi final) | 1 ~ 100MHz | -30,0 dB mín. |
| Rechazo de modo común (CMR) | 1 ~ 100MHz | -30,0 dB mín. |
| Voltaje de aislamiento (Hipot) | 60 segundos (lado PHY a lado de línea) | 1500 Vrms mín. |
| Rango de temperatura de funcionamiento | Ambiente continuo | 0°C a +70°C |
El LPJD0713BENL asigna 4 pares diferenciales Gigabit completos con acoplamiento magnético integrado, desacoplamiento primario interno y rutas de retorno ESD/modo común del lado de la línea de alto voltaje.
LADO PHY (CONEXIONES PCB) LADO LÍNEA (CONECTOR RJ45) TD0+ (Pin 1) ───┐ ┌─── 0.01uF ─── VCC (Pin 9) ) 1CT ( 1CT TD0- (Pin 2) ───┴───────┴─── 75 Ω ─────┐ │ TD1+ (Pin 3) ───┐ ┌─── 0.01uF ───┤ ) 1CT ( 1CT │ TD1- (Pin 6) ───┴───────┴─── 75 Ω ─────┼──── J1 (MX0+) / J2 (MX0-) │──── J3 (MX1+) / J6 (MX1-) TD2+ (Pin 4) ───┐ ┌─── 0.01uF ───┤──── J4 (MX2+) / J5 (MX2-) ) 1CT ( 1CT │──── J7 (MX3+) / J8 (MX3-) TD2- (Pin 5) ───┴───────┴─── 75 Ω ─────┤ │ TD3+ (Pin 7) ───┐ ┌─── 0.01uF ───┘ ) 1CT ( 1CT │ TD3- (Pin 8) ───┴───────┴─── 75 Ω ─────┘ │ ESCUDO ─────┴── 1000 pF / 2 kV Tapa de alto voltaje
| Alfiler # | Nombre del PIN | Dirección | Tipo de señal/función | Contacto de acoplamiento RJ45 |
| P1 | TD0+ | Entrada/Salida | Par diferencial 0 positivo | J1 (MX0+) |
| P2 | TD0- | Entrada/Salida | Par diferencial 0 negativo | J2 (MX0-) |
| P3 | TD1+ | Entrada/Salida | Par diferencial 1 positivo | J3 (MX1+) |
| P6 | TD1- | Entrada/Salida | Par Diferencial 1 Negativo | J6 (MX1-) |
| P4 | TD2+ | Entrada/Salida | Par Diferencial 2 Positivo | J4 (MX2+) |
| P5 | TD2- | Entrada/Salida | Par diferencial 2 negativo | J5 (MX2-) |
| P7 | TD3+ | Entrada/Salida | Par Diferencial 3 Positivo | J7 (MX3+) |
| P8 | TD3- | Entrada/Salida | Par Diferencial 3 Negativo | J8 (MX3-) |
| P9 | VCC | Poder / Sesgo | Acoplamiento de bus de derivación central primaria (4 × 0,01 µF) | Bus interno al suministro de PHY |
| P10 | Tierra | Suelo | Tierra de referencia de desacoplamiento primario | Sistema de tierra digital |
