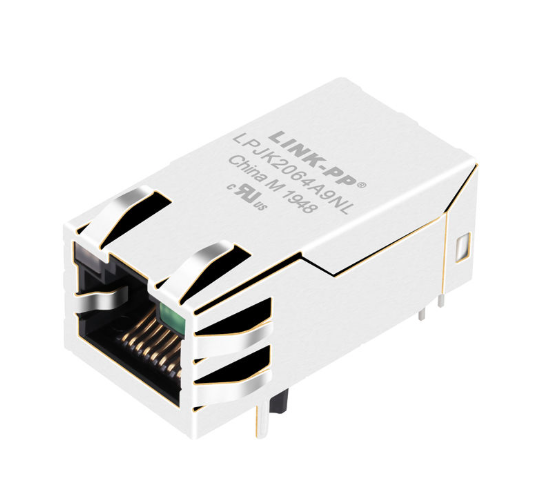

Conector LPJK2064A9NL 1000BASE-T RJ45 con soporte LED y PoE

Detalles del producto

Lugar de origen: Porcelana

Nombre de la marca: LINK-PP

Certificación: UL,ROHS,Reach,ISO

Número de modelo: En el caso de los vehículos de motor, el valor de la carga máxima es igual al valor de la carga máxi

Documento: LPJK2064A9NL.pdf

Pago y términos de envío

Cantidad de orden mínima: Soporte de muestras gratuitas

Precio: $0.35

Detalles de empaquetado: 60 unidades/bandeja, 840 unidades/caja

Tiempo de entrega: 3-5 días

Condiciones de pago: LC, D/A, D/P, T/T

Capacidad de la fuente: 5kk/mes

Consiga el mejor precio
Resaltar:

Se trata de una serie de medidas que se aplican a las personas físicas.

,

Conector RJ45 con LED

,

Conector Poe RJ45

Número de pieza:
Se trata de una serie de medidas que se aplican a las personas físicas.
Categoría:
Conector RJ45 con magnetismo integrado
Marcas compatibles:
Legumbres
Número de puertos:
1x1
Pestillo:
Arriba
Velocidad de datos:
1000BASE-T
PoE:
PoE
Opción LED:
Con
Las pestañas de EMl:
Con
Tipo de montaje:
Tht
Tipo de soldadura:
Ola
Rango de temperatura de funcionamiento:
0°C a +70°C
Número de pieza:
Se trata de una serie de medidas que se aplican a las personas físicas.
Categoría:
Conector RJ45 con magnetismo integrado
Marcas compatibles:
Legumbres
Número de puertos:
1x1
Pestillo:
Arriba
Velocidad de datos:
1000BASE-T
PoE:
PoE
Opción LED:
Con
Las pestañas de EMl:
Con
Tipo de montaje:
Tht
Tipo de soldadura:
Ola
Rango de temperatura de funcionamiento:
0°C a +70°C
Conector LPJK2064A9NL 1000BASE-T RJ45 con soporte LED y PoE

ElENLACE-PP LPJK2064A9NLes un módulo conector integrado RJ45 (ICM/Magjack) Gigabit (1000BASE-T) de un solo puerto (1x1) de grado industrial diseñado para aplicaciones de redes de alta densidad que requieren alimentación a través de Ethernet (PoE). Con transformadores de aislamiento 1CT:1CT integrados, filtrado de modo común, terminación Bob Smith de 75 Ω, dedos de resorte EMI multicontacto y LED duales integrados, ofrece una integridad de señal sólida y un aislamiento de 1500 Vrms en un tamaño compacto.


  • 🔘[Descargar la hoja de datos oficial (LPJK2064A9NL.pdf) ]
  • 🔘[ Solicite una cotización instantánea (Solicitud de cotización) ]
  • 🔘[Solicite muestras de ingeniería gratuitas (se envía en 24-48 h)]
  • 🔘[Descargar símbolos CAD y modelos STEP 3D]




Panorama técnico clave

Parámetro Especificación Beneficio de ingeniería
Velocidad de transmisión 1000BASE-T (Gigabit Ethernet) Rendimiento de alta velocidad para enlaces ascendentes de conmutador/enrutador
Capacidad PoE 350 mA máx. a 57 VCC continuo Totalmente compatible con IEEE 802.3af (PoE tipo 1)
Relación de vueltas 1CT: 1CT ±5% (TX y RX) Amplia compatibilidad con PHY en modo corriente/voltaje
Inductancia de circuito abierto (OCL) 350 µH mín. a 100 kHz, 0,1 V, polarización de 8 mA CC Previene la saturación del núcleo magnético bajo polarización.
Aislamiento dieléctrico 1500 Vrms (lado PHY a lado Línea) Protección contra sobretensiones de alto voltaje y ESD
LED izquierdo Bicolor: Verde (565 nm) / Amarillo (585 nm) Indicador de actividad multiestado antiparalelo de 2 pines
LED derecho Color único: Verde (565 nm) Indicador de estado de energía/enlace dedicado
Blindaje y EMI Acero inoxidable SUS 304 con dedos de resorte Tierra de chasis multipunto para bajas emisiones radiadas
Montaje y perfil Orificio pasante (THT), profundidad de 32,5 mm, pestaña hacia arriba Integración de recorte de panel estándar




Especificaciones eléctricas


Las siguientes especificaciones eléctricas se proporcionan para LPJK2064A9NL en25ºC.


Parámetro eléctrico Especificación
Relación de giro 1CT: 1CT ±5%
Inductancia de circuito abierto (OCL) 350 μH mín. @ 100 kHz, 0,1 V, polarización de CC de 8 mA
Pérdida de inserción -1,2 dB Máx. @ 1–100 MHz
Pérdida de retorno -16 dB mín. @ 1–30 MHz
Pérdida de retorno -12 dB mín. @ 30–60 MHz
Pérdida de devolución -10 dB mín. @ 60–80 MHz
Pérdida de devolución -8 dB mín. @ 80–100 MHz
Diafonía -30 dB mín. @ 1–100 MHz
Rechazo de modo común -30 dB mín. @ 1–100 MHz
Corriente de línea CC equilibrada PoE 350 mA máx. @ 57 VCC continuo
Voltaje de aislamiento 1500 Vrms, PHY de lado a lado de línea
Temperatura de funcionamiento 0°C a +70°C


Estas especificaciones son particularmente relevantes al calificar el conector para un diseño de PCB Gigabit Ethernet porque proporcionan los criterios de rendimiento eléctrico necesarios para evaluar la interfaz magnética integrada en lugar de tratar la pieza como un conector RJ45 mecánico únicamente.




Hoja de datos del conector RJ45 1000BASE-T: diseño mecánico y de PCB:


LPJK2064A9NL RJ45 Connector Datasheet Schematic


LPJK2064A9NL RJ45 Connector Datasheet PCB LAYOUT






Características clave del conector PoE RJ45 LPJK2064A9NL:


LPJK2064A9NL es un conector RJ45 1000BASE-T 1×1 con sistema magnético integrado, dedo de resorte EMI, indicadores LED y soporte PoE para aplicaciones Ethernet.


  • Gigabit Ethernet 1000BASE-Tinterfaz
  • Magnético Ethernet integrado
  • 1×1 RJ45 de un solo puertoconfiguración
  • Dedo de resorte EMIpara blindaje
  • Indicadores LED integrados
  • IzquierdaLED bicolor verde/amarillo
  • BienLED verde
  • Diseñado paraAplicaciones PoE
  • OCL mínimo de 350 µH
  • Aislamiento de 1500 Vrmsentre el lado PHY y el lado de la línea
  • Temperatura de funcionamiento de 0°C a +70°C
  • ángulo rectomontaje por orificio pasante
  • PBT + 30% carcasa de fibra de vidrio
  • UL94-V0material de la vivienda
  • Contactos de bronce fosforoso C5210R-EH
  • Área de contacto chapada en oro,≥6 µpulg.
  • Escudo de acero inoxidable SUS 304-1/2H con dedo de resorte EMI
  • Cumple con RoHS
  • certificado UL,N° de expediente E484635
  • Diseñado segúnIEEE 802.3requisitos





Esquema interno y asignación de pines


El LPJK2064A9NL cuenta con una interfaz diferencial de 4 canales combinada para un funcionamiento full-duplex 1000BASE-T, terminación pasiva Bob Smith integrada y rutas de derivación central dedicadas Power over Ethernet.


Aspectos destacados de la arquitectura esquemática


Conexiones laterales de PHY (pines 1 a 12):


  • Canal 1: MD1+ (Pin 11), MDCT1 (Pin 12), MD1- (Pin 10)
  • Canal 2: MD2+ (Pin 4), MDCT2 (Pin 6), MD2- (Pin 5)
  • Canal 3: MD3+ (Pin 3), MDCT3 (Pin 1), MD3- (Pin 2)
  • Canal 4: MD4+ (Pin 8), MDCT4 (Pin 7), MD4- (Pin 9)



Pines de inyección de CC PoE (pines 13 a 16):CV+(Pin 13, Pin 15) y VC-(Pin 14, Pin 16) dirigen la energía directamente a través de las derivaciones centrales de los transformadores del lado del cable, clasificados para corriente equilibrada continua de 350 mA.


Protección integrada de modo común y transitorios:


  • Terminación del lado del cable: incorporadaresistencias de aislamiento en serie concondensadores.
  • Desacoplamiento de alto voltaje: Alto voltaje 1000 pF/2 kVcondensador desviado directamente a la tierra del blindaje metálico exterior (SHIELD).




Soporte de aplicaciones PoE


LPJK2064A9NL está diseñadopara aplicaciones PoEy especifica una corriente de línea CC equilibrada continua máxima de:350 mA a 57 VCC


Se debe considerar la capacidad de corriente del lado de línea especificada al calificar el conector para la arquitectura PoE prevista.


El producto también proporcionaAislamiento de 1500 Vrms entre el lado PHY y el lado de línea, una característica eléctrica importante para interfaces Ethernet aisladas.


Para una implementación PoE completa, los diseñadores de sistemas deben evaluar la interfaz magnética RJ45 junto con los circuitos PoE PSE/PD, PHY, componentes de protección, diseño de PCB, condiciones térmicas y requisitos IEEE 802.3 aplicables.


Importante:La especificación de 350 mA/57 VCC no debe interpretarse por sí sola como una clasificación de clase de potencia PoE garantizada. El nivel de potencia PoE aplicable debe determinarse a partir de la especificación completa del producto y la implementación del sistema.




Aplicaciones del Conector RJ45 CON LED


  • SOHO y redes de banda ancha: Módems ADSL/VDSL, Puntos de Acceso Wi-Fi 6/7, GPON ONUs.
  • Integrado y Computación: LAN en placa base (LOM), PC industrial (IPC), computadoras de placa única (SBC).
  • Conmutación y enrutamiento empresarial: Conmutadores de red administrados de 16/24/48 puertos, concentradores de red central, enrutadores.
  • Dispositivos alimentados por PoE (PD) y PSE: Cámaras de Vigilancia IP, Terminales VoIP, Gateways IoT, Controladores de Iluminación Inteligentes.




Lista de verificación de EMC y diseño del ingeniero de hardware


1, Tierra del chasis versus Tierra digital:
No conecte directamente la tierra del circuito digital (DGND) a las clavijas protectoras metálicas exteriores del conector. El LPJK2064A9NL contiene un condensador interno de 1000 pF/2 kV que acopla de forma segura el ruido de alta frecuencia desde la derivación central al blindaje del chasis mientras mantiene el aislamiento de CC de baja frecuencia.


2. Enrutamiento de par diferencial:
Asegúrese de que los cuatro pares (MD1±a MD4±) estén enrutados como pares controlados por impedancia diferencial de 100 Ω. Mantenga la longitud entre pares coincidente dentro de ±5 mils y minimice las transiciones de capas a través de las vías.


3. Rastros de corriente PoE:
Las trazas que se extienden desde los pines 13, 14, 15 y 16 hasta su controlador PoE integrado o puente PD deben tener un tamaño con un ancho de traza suficiente (mínimo de 25 a 30 mils para 1 oz de cobre) para manejar la corriente continua de 350 mA CC sin elevación térmica.


4. Puesta a tierra del panel:
Asegúrese de que los dedos del resorte EMI perimetrales mantengan un contacto constante del resorte de 360 ​​grados contra el bisel del panel frontal de metal desnudo para evitar fugas de RF en la frecuencia fundamental de Ethernet de 125 MHz.




 Preguntas frecuentes


P1: ¿Cuál es la principal diferencia entre los conectores LPJK2064A9NL y los conectores Gigabit RJ45 no PoE?

Respuesta: El LPJK2064A9NL incorpora líneas de salida de CC con derivación central aislada (pines 13 a 16) capaces de transportar hasta 350 mA de corriente continua a 57 VCC. Los Magjacks estándar que no son PoE unen estos grifos centrales internamente solo a resistencias de terminación Bob Smith, que no pueden transportar corriente continua y se quemarán si se exponen a voltajes PoE.


P2: ¿Cómo se controla el LED bicolor en el Pin 19 y el Pin 20?

Respuesta: Los pines 19 y 20 están conectados a un par de diodos duales antiparalelos. Para iluminar en verde, impulse el pin 20 ALTO (1,8 V ~ 2,6 V) y Pin 19 BAJO. Para iluminarse en amarillo, invierta los estados de conducción activando el Pin 19 ALTO y el Pin 20 BAJO. Cuando ambas líneas GPIO se mantienen en el mismo estado lógico, el LED permanece apagado.



P3: ¿Se puede utilizar LPJK2064A9NL con PHY Ethernet tanto en modo voltaje como en modo corriente?

Respuesta: Sí. El LPJK2064A9NL utiliza relaciones de vueltas simétricas de 1CT:1CT en los transformadores de cuatro canales. Se conecta perfectamente con PHY en modo voltaje (donde las derivaciones centrales terminan a tierra a través de condensadores de desacoplamiento) y PHY en modo corriente (donde las derivaciones centrales están conectadas al voltaje de suministro de PHY, por ejemplo, +3,3 V o +2,5 V).


P4: ¿LPJK2064A9NL es compatible con PoE+ (IEEE 802.3at) o PoE++ (IEEE 802.3bt)?

Respuesta: No. El LPJK2064A9NL está clasificado para una corriente de línea equilibrada máxima de 350 mA continuos a 57 VCC, que se alinea con IEEE 802.3af (PoE tipo 1, hasta 15,4 W). Para aplicaciones PoE+ (600 mA, 30 W) o PoE++ de mayor potencia, comuníquese con LINK-PP para obtener nuestra serie magnética mejorada de 600 mA/1000 mA.
