LPJE160HENL Jack modular RJ45 de bajada con LEDs verde/amarillo, grado industrial

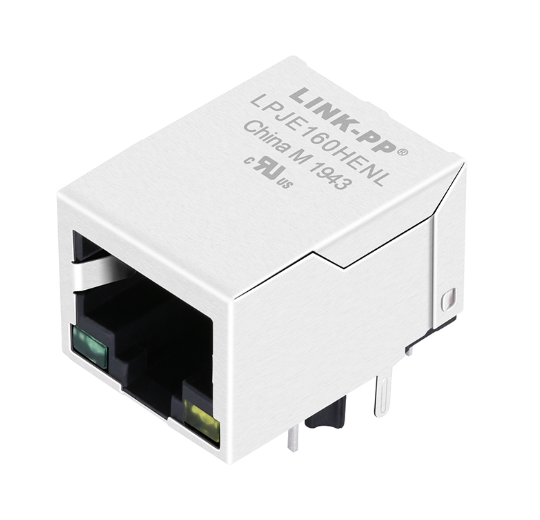

El LINK-PP LPJE160HENL es un conector modular RJ45 apantallado 8P8C de puerto único (1x1) robustecido, diseñado sin magnetismo integrado (Non-MagJack / paso directo). Diseñado en una orientación de ahorro de espacio Tab-Down (Latch-Down) con indicadores de estado LED verde y amarillo integrados, proporciona un perfil de profundidad compacto de solo 21,30 mm, más de un 30% más corto que los conectores MagJack estándar.

Operando de manera confiable en un rango de temperatura industrial extendido de -40 °C a +85 °C, el LPJE160HENL presenta un voltaje de resistencia dieléctrica de 1000 V CA, un recubrimiento de contacto duradero de flash de oro de 50 µpulgadas y una carcasa termoplástica ignífuga UL 94V-0 (Certificado UL: Archivo E484635). Es la opción de interconexión principal para diseños de hardware que requieren topologías de transformadores discretos externos, aislamiento médico/industrial de alto voltaje o interfaces de bus serie no Ethernet, incluidos RS-485, RS-232, CAN bus, DMX-512 y Modbus.

[Centro de Acción de Ingeniería]

• 📦 [Descargar Dibujo de Ingeniería Oficial LP09102425 (LPJE160HENL.pdf)]
• 📄 [Descargar Modelo 3D STEP y Huellas ECAD (Altium / KiCad / OrCAD)]
• 🎁 [Solicitar Muestras de Evaluación de Ingeniería Gratuitas]
• 💲 [Solicitar Cotización de Precio Directa del Fabricante (RFQ)]

Especificaciones Técnicas y Datos Paramétricos

1. Especificaciones Generales y Mecánicas

2. Especificaciones Eléctricas (@ 25 °C)

3. Especificaciones Ópticas y Eléctricas de LED Integrado

Para evitar errores de diseño de polaridad inversa, los parámetros ópticos y el circuito LED interno se definen a continuación:

LED IZQUIERDO (VERDE)                 LED DERECHO (AMARILLO)
      PIN 9 (+)                        PIN 11 (+)
        ┌───┬───┐                            ┌───┬───┐
        │   │   │                            │   │   │
        └───┴───┘                            └───┴───┘
      PIN 10 (-)                       PIN 12 (-)

4. Perfil Ambiental y de Soldadura

• Rango de Temperatura de Operación: -40 °C a +85 °C (Grado industrial extendido real)
• Rango de Temperatura de Almacenamiento: -40 °C a +85 °C
• Límite Térmico de Soldadura por Ola / Reflujo: Temperatura de punta de 250 °C durante 5 segundos máximo

Hoja de Datos del Conector Modular RJ45 LPJE160HENL - Mecánica

¿Por qué elegir un RJ45 no magnético?

Mientras que los MagJacks dominan la red de PC estándar, el LPJE160HENL no magnético resuelve desafíos arquitectónicos críticos en aplicaciones industriales y no Ethernet:

1. Protocolos Serie No Ethernet (RS-485 / CAN / DMX-512) Los transformadores integrados bloquean CC/bajas frecuencias. El LPJE160HENL permite el paso completo de datos CC/serie.
2. 2Aislamiento Alto Médico / Magnetismo Discreto Permite a los diseñadores de placas emparejar con transformadores discretos especializados de aislamiento reforzado de 4kV~6kV en la PCB.
3. Profundidad Compacta de 21,30 mm (Recintos con Espacio Restringido) Más de 10 mm más corto que los MagJacks típicos (profundidad >32 mm), reduciendo drásticamente la huella del panel frontal a la placa posterior.

Dimensiones Mecánicas y Diseño de PCB Recomendado

DIMENSIONES DE DISEÑO DE PCB RECOMENDADAS (VISTA SUPERIOR)

            15,80 mm [Ancho]
     ┌──────────────────────────────────┐
     │  [Cavidad de Acoplamiento Frontal]      │
     │                             │
     │  (2-Ø3,25) Clavijas de Localización    │  Espaciado: 12,93 mm
     │  (2-Ø1,70) Terminales de Apantallamiento      │  Espaciado: 15,50 mm
     │                             │
     │  Pin 9-12 (LEDs)            │  Paso: 2,54 mm
     │  Pin 1-8  (Contactos de Señal) │  Paso escalonado de 1,27 mm / paso de fila de 2,54 mm
     └──────────────────────────────────┘
              21,30 mm [Profundidad]

• Dimensiones Exteriores Totales: 15,80 mm (Ancho) × 13,70 mm (Altura sobre PCB) × 21,30 mm (Profundidad).
• Diámetro de las Clavijas de Localización: 2 agujeros de Ø3,25 mm espaciados a 12,93 mm de centro a centro para estabilización mecánica antitorsión.
• Espaciado de los Terminales de Tierra del Apantallamiento: 2 agujeros de Ø1,70 mm espaciados a 15,50 mm para unión a tierra de panel rígido.
• Espaciado de los Contactos de Señal: 8 agujeros de Ø0,90 mm en filas dobles escalonadas (paso de columna de 1,27 mm, paso de fila de 2,54 mm).

Logística de Empaquetado, Abastecimiento y Cartón Maestro

El LPJE160HENL se entrega en bandejas personalizadas moldeadas, seguras contra descargas electrostáticas (ESD), diseñadas para inserción automatizada pick-and-place y líneas de ensamblaje estandarizadas:

• Empaque Primario (Bandeja): 50 piezas por bandeja moldeada.
• Configuración de Apilamiento: 20 bandejas por pila vertical (1.000 piezas).
• Empaque de Cartón Maestro: 2 pilas = 40 bandejas = 2.000 piezas por cartón maestro.
• Dimensiones del Cartón Maestro: 525 mm × 300 mm × 235 mm.
• Tiempo de Entrega Estándar de Fábrica: 2–4 Semanas (Stock de reserva mantenido para pronósticos dinámicos de OEM).
• Documentación de Envío: Certificado de Conformidad (CoC), Declaración de Cumplimiento RoHS, Lista de Empaque y Trazabilidad Completa de Lote.

Preguntas Frecuentes

P1: ¿Cuál es la diferencia funcional entre el LPJE160HENL y un MagJack RJ45?

R: El LPJE160HENL no contiene transformadores magnéticos ni bobinas de choque internas. Es un conector de paso físico directo. Si está diseñando un puerto Ethernet estándar 10/100/1000BASE-T con esta pieza, debe colocar transformadores magnéticos discretos en su PCB. Por el contrario, si está diseñando sistemas CC o RS-485, CAN bus o propietarios sobre RJ45, el diseño no magnético es obligatorio para evitar cortocircuitos inductivos de las señales CC.

P2: ¿Cuál es la polaridad exacta de los pines para los LED integrados?

R: Según el dibujo de ingeniería:

• LED Izquierdo (Verde): Pin 9 es Ánodo (+), Pin 10 es Cátodo (-).
• LED Derecho (Amarillo): Pin 11 es Ánodo (+), Pin 12 es Cátodo (-).

P3: ¿Cuál es el significado mecánico de la orientación "Tab-Down"?

R: "Tab-Down" (o Latch-Down) significa que el pestillo de liberación del conector del cable RJ45 apunta hacia abajo, hacia la superficie de la PCB. Este diseño evita interferencias mecánicas con los bordes superiores del chasis, las placas hijas o los biseles de la pantalla montados cerca de la parte superior del puerto RJ45.

P4: ¿Está el LPJE160HENL clasificado para entornos industriales hostiles?

R: Sí. A diferencia de los conectores modulares comerciales estándar clasificados solo para 0 °C a +70 °C, el LPJE160HENL está completamente clasificado para temperaturas de operación de -40 °C a +85 °C, presenta una clasificación de contacto de alta durabilidad de 750 ciclos de acoplamiento y cuenta con la certificación de inflamabilidad UL 94V-0 (Archivo E484635).
