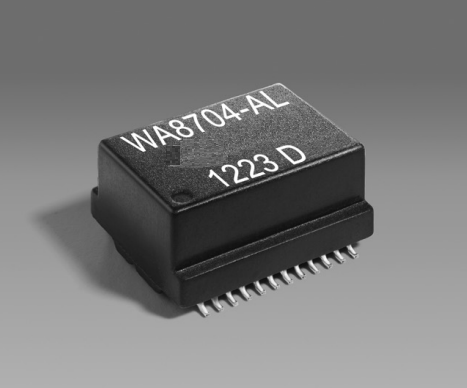

Transformador de ruta de señal PoE WA8704-ALD de 1500 Vrms (150 W, IEEE 802.3bt, Gigabit)

Para ingenieros de hardware que integran el WA8704-ALD en diseños de PCB:

1. Gestión Térmica: Tenga en cuenta que la aplicación de una corriente continua de 1,5 A a cada toma central del lado del cable resultará en un aumento aproximado de la temperatura de 15°C (desde un ambiente de 25°C). Asegúrese de contar con un vertido de cobre adecuado y vías térmicas en el diseño de su PCB para disipar el calor, especialmente si opera cerca del límite superior de 85°C.
2. Soldadura por Reflujo: Las terminaciones de alta durabilidad pueden soportar un máximo de tres ciclos de reflujo de 40 segundos a +260°C. Las piezas deben dejarse enfriar completamente a temperatura ambiente entre ciclos para evitar tensiones internas.
3. Embalaje para SMT: Las piezas se suministran en formato de cinta y carrete (250 piezas por carrete de 13 pulgadas). La cinta de plástico tiene 32,4 mm de ancho con un espaciado de bolsillo de 24 mm, optimizado para máquinas de recogida y colocación automatizadas de alta velocidad.

Descripción General del Producto

El WA8704-ALD es un transformador de ruta de señal PoE (Power over Ethernet) premium de alto rendimiento. Diseñado específicamente para cumplir y superar las rigurosas demandas del estándar PoE de alta potencia IEEE 802.3bt, este transformador de montaje en superficie (SMD) está diseñado para aplicaciones de Gigabit Ethernet (Gbit) de próxima generación.

Capaz de manejar una masiva ruta de señal de 4 pares de 150 W con 1,5 A en cada toma central, el WA8704-ALD ofrece una entrega de potencia sin precedentes sin comprometer la integridad de la señal. Supera significativamente los requisitos de pérdida de retorno para Gigabit Ethernet, garantizando una transmisión de datos impecable junto con una potencia de alto vataje. Con un rango de temperatura de funcionamiento industrial de –40°C a +85°C y un robusto aislamiento de 1500 Vrms, este transformador es la opción definitiva para ingenieros que diseñan conmutadores PoE de alta potencia, cámaras PTZ avanzadas, celdas pequeñas 5G y redes de iluminación inteligente PoE.

Características Principales

1. Manejo de Potencia de Próxima Generación (IEEE 802.3bt)

Diseñado para las aplicaciones PoE++ más exigentes, el WA8704-ALD admite una arquitectura de potencia de 4 pares de 150 W. Maneja 1,5 A de corriente continua por toma central del lado del cable con una eficiencia térmica excepcional (causando solo un aumento de temperatura de 15°C desde una línea base ambiental de 25°C).

2. Integridad de Señal Gigabit Impecable

La entrega de potencia no debe ir en detrimento de la velocidad de los datos. Este transformador está meticulosamente bobinado en un núcleo de ferrita de alta calidad para superar los requisitos estándar de pérdida de retorno de Gigabit Ethernet, minimizando la diafonía y maximizando el rechazo de modo diferencial a común.

3. Aislamiento y Construcción de Alta Fiabilidad

La seguridad y la durabilidad son primordiales en el hardware B2B. El WA8704-ALD proporciona un aislamiento de devanado a devanado de 1500 Vrms (durante un minuto). Además, cuenta con una clasificación MSL 1 (Nivel de Sensibilidad a la Humedad), lo que significa que tiene una vida útil ilimitada en el suelo (<30°C / 85% HR) y no requiere secado previo antes de la soldadura por reflujo.

Especificaciones Técnicas

1. Parámetros Eléctricos y de Rendimiento

2. Especificaciones Mecánicas y de Materiales

3. Calificaciones Ambientales y de Soldadura

Hoja de Datos del Transformador PoE WA8704-ALD

Aplicaciones Objetivo

El WA8704-ALD es un componente pasivo esencial para equipos de suministro de energía (PSE) y dispositivos alimentados (PD) que requieren el cumplimiento de IEEE 802.3bt:

• Infraestructura de Red: Conmutadores, midspans e inyectores PoE++ de alta potencia.
• Telecomunicaciones: Celdas pequeñas 5G y puntos de acceso Wi-Fi 6/6E para exteriores.
• Edificios Inteligentes y Seguridad: Cámaras IP Pan-Tilt-Zoom (PTZ), sistemas de iluminación LED inteligentes (iluminación PoE) y paneles de control de acceso.
• IoT Industrial: Computadoras industriales y concentradores de sensores remotos que requieren alimentación y datos de alta velocidad por un solo cable.

Preguntas Frecuentes

P: ¿Cuál es el manejo de potencia máximo del transformador WA8704-ALD?

R: El WA8704-ALD está diseñado para manejar una ruta de señal de 4 pares de 150 W, con hasta 1,5 A de corriente continua en cada toma central, lo que lo hace totalmente adecuado para aplicaciones PoE++ IEEE 802.3bt.

P: ¿Este transformador admite velocidades de Gigabit Ethernet?

R: Sí, está diseñado específicamente para Gigabit Ethernet (Gbit) y supera los requisitos estándar de pérdida de retorno para garantizar una excelente integridad de la señal.

P: ¿Cuál es la clasificación de voltaje de aislamiento (Hi-pot)?

R: El transformador presenta un robusto voltaje de aislamiento de 1500 Vrms durante un minuto (devanado a devanado).

P: ¿Es el WA8704-ALD sensible a la humedad durante el ensamblaje de la PCB?

R: No, tiene un Nivel de Sensibilidad a la Humedad (MSL) de 1, lo que significa que tiene una vida útil ilimitada en el suelo en condiciones estándar (<30°C / 85% HR) y no requiere secado previo antes de la soldadura por reflujo.

P: ¿Cuáles son las dimensiones exactas de este componente?

R: Las dimensiones máximas son 16,50 mm (Largo) x 18,60 mm (Ancho) x 10,16 mm (Alto). Utiliza una huella de montaje en superficie (SMD) de 24 pines.
