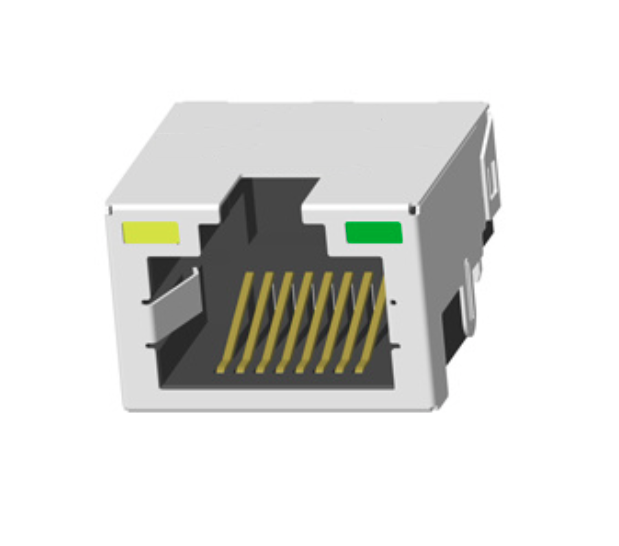

El KRJ-CB4.2YGZNL es un conector modular RJ45 de puerto único (1x1) de alta fiabilidad, diseñado para redes locales (LAN) estándar e interfaces de comunicación de datos,este conector cuenta con una orientación de pestillo Tab-Up y un estilo de montaje tradicional DIP (Through-Hole).

Crucialmente, este es un conector RJ45 no magnético (sin transformadores internos),lo que lo convierte en la opción perfecta para arquitecturas de hardware donde los imanes Ethernet ya están integrados en el chip PHY o colocados discretamente en el PCBIncluido en un robusto escudo metálico EMI y equipado con LED amarillos y verdes integrados, el KRJ-CB4.2YGZNL ofrece a los diseñadores de PCB una solución rentable, de ahorro de espacio y de alta calidad.y una interfaz física altamente personalizable para el hardware de red.

Características clave del conector modular KRJ-CB4.2YGZNL RJ45

1Durabilidad altamente personalizable (aplastado con oro)

A diferencia de los conectores estándar disponibles, el KRJ-CB4.2YGZNL ofrece opciones de recubrimiento de la zona de apareamiento de contacto altamente flexibles.Los compradores pueden especificar el grosor del oro que va desde el oro Flash (G / F) para los dispositivos de consumo sensibles a los costos, hasta 50 μ" de oro para ambientes industriales de alta vibración y alto ciclo de apareamiento.

2Excelente protección EMI.

El conector está completamente envuelto en un escudo metálico con pestañas de conexión a tierra EMI.garantizar la integridad de la señal limpia y ayudar a su producto final a pasar las estrictas certificaciones FCC/CE EMC.

3- Garantizar la calidad

La DGKYD garantiza la máxima fiabilidad sometiendo el KRJ-CB4.2YGZNL a una prueba de rendimiento eléctrico del 200% (incluidas rigurosas pruebas de circuito abierto o corto) antes del envío.Compatible con la norma IEEE 802.3 estándares mecánicos y cumple completamente las normas RoHS y REACH.

4. Nivel térmico flexible

Disponible tanto en la temperatura comercial estándar (0 °C ~ 85 °C) como en las variantes industriales de alta temperatura (-40 °C ~ 85 °C),Este conector RJ45 puede ser desplegado en todo desde routers de oficina hasta pasarelas de IoT al aire libre.

Especificaciones técnicas

1. Parámetros generales y mecánicos

2. Características materiales y eléctricas

3- Directrices para el medio ambiente y la soldadura

Se trata de una lista de datos de las entidades de crédito.

Aplicaciones objetivo

Debido a que carece de magnetismo interno, el KRJ-CB4.2YGZNL es muy versátil y generalmente se combina con transformadores de aislamiento externos o PHYs modernos con magnetismo incorporado.Las aplicaciones ideales incluyen::

• Dispositivos de red:Enrutadores de consumo, switches no administrados y hubs Ethernet.
• Internet de las Cosas industrial:Conversores de serie a Ethernet, paneles de control PLC y medidores inteligentes.
• Electrónica de consumo:Tarjetas madre de televisores inteligentes, decodificadores (STB) y tarjetas madre de PC.
• Sistemas de seguridad:Hubs de NVR/DVR y estaciones base de cámaras IP.

Directrices de diseño de ingeniería

Para los diseñadores de PCB que integren el KRJ-CB4.2YGZNL:

1. Requisito de magnetismo:Asegúrese de que su esquema incluye transformadores de aislamiento Ethernet discretos (magnéticos) entre el chip PHY y este conector, ya que no contiene bobinas internas.
2. Sección de corte del panel (Tab-Up):Diseñar la carcasa del dispositivo para acomodar un mecanismo de cierre de tab-up (el clip de plástico del cable estará orientado hacia arriba).
3. Inmigración a tierra:Envíe las pestañas EMI del escudo directamente a la base del chasis (Tierra) utilizando rastros gruesos de cobre de baja impedancia para maximizar la efectividad del escudo.
4. Resistencias de LED:Los LED amarillos y verdes integrados requieren resistencias externas de limitación de corriente apropiadas en el PCB, adaptadas al voltaje de conducción de su sistema.

Preguntas frecuentes

P: ¿El KRJ-CB4.2YGZNL tiene magnetismo interno?

R: No, este es un conector RJ45 no magnético. Necesitará usar transformadores magnéticos discretos en su PCB para lograr el aislamiento eléctrico.

P: ¿Qué significa el montaje "DIP" para un conector RJ45?

R: DIP (Dual In-line Package) en este contexto se refiere a la tecnología a través del agujero (THT).Los pines del conector están diseñados para ser insertados en agujeros perforados a través de la PCB y soldados en onda en el lado opuesto.

P: ¿Este conector es adecuado para entornos industriales?

R: Sí, se puede pedir con un rango de temperatura de funcionamiento industrial de -40°C a +85°C y un revestimiento de oro más grueso (hasta 50μ") para ambientes hostiles.

P: ¿Cuáles son los colores de los LED integrados?

R: El conector cuenta con LED amarillos y verdes integrados, que son estándar para indicar el estado del enlace de red y la actividad de datos.

P: ¿Se puede procesar este conector con soldadura por reflujo?

R: La versión estándar está optimizada para la soldadura por ondas. Sin embargo, una versión de plástico de alta temperatura compatible con la soldadura por reflujo está disponible como opción bajo petición.
