Detalles del producto
Lugar de origen: Guangdong, Huizhou
Nombre de la marca: LINK-PP
Certificación: ISO 9001,ISO 14001,UL,SGS,REACH168
Número de modelo: No se puede utilizar.
Documento: LPJD0011DNL.pdf
Pago y términos de envío
Cantidad de orden mínima: El valor de las pérdidas de crédito se calcula a partir de la suma de las pérdidas de crédito.
Precio: $0.58
Detalles de empaquetado: 50 unidades/bandeja, 1000 unidades/caja
Tiempo de entrega: Navíos en 3 días
Condiciones de pago: LC, D/A, D/P, T/T, Unión Occidental
Capacidad de la fuente: 5kk/mes
NMP: |
No se puede utilizar. |
Número de puertos: |
1x1 |
Pestillo: |
Arriba |
Velocidad de datos: |
100 base-T |
PoE: |
No |
Opción LED: |
sin |
Las pestañas de EMl: |
sin |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
0°C a +70°C |
NMP: |
No se puede utilizar. |
Número de puertos: |
1x1 |
Pestillo: |
Arriba |
Velocidad de datos: |
100 base-T |
PoE: |
No |
Opción LED: |
sin |
Las pestañas de EMl: |
sin |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
0°C a +70°C |

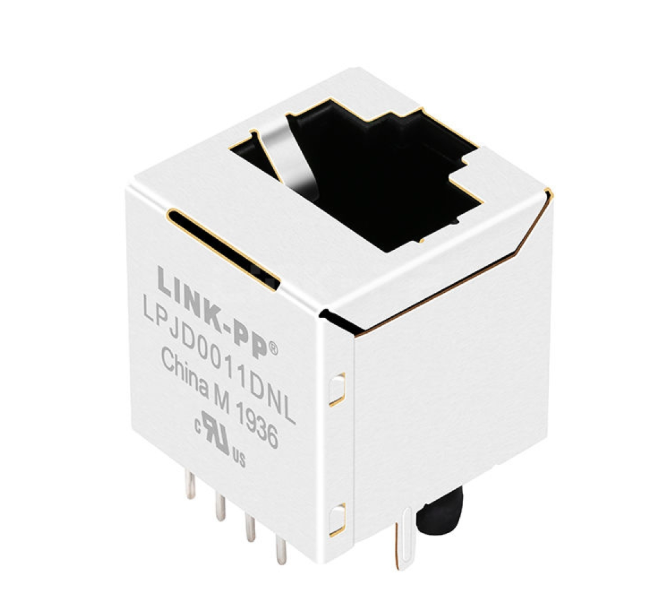

El LINK-PP LPJD0011DNL es unEl sistema de control de velocidad de las máquinas de ensayo se utilizará en el caso de las máquinas de ensayo de velocidad.diseñado para aplicaciones de Ethernet rápido 10/100Base-T. Integrando los magnetos de aislamiento y los estranguladores de modo común directamente en una carcasa vertical,Este conector minimiza la huella de PCB y optimiza el enrutamiento de cables en diseños de gabinetes apretados o apilados.
Operando dentro de un rango de temperatura comercial de 0 °C a 70 °C, el LPJD0011DNL es totalmente compatible con las normas IEEE 802.3.Cuenta con un robusto circuito de terminación Bob Smith para suprimir EMI y está completamente libre de LED, lo que lo convierte en una solución rentable y de ahorro de espacio para módems, switches y aplicaciones LAN en placa base (LOM) de SOHO.
| Características | Especificación |
| Fabricante / Marca | Enlace-PP |
| Número de la parte (MPN) | Los datos de las pruebas de seguridad deben estar disponibles en el sitio web del fabricante. |
| Tipo de producto | Conector RJ45 vertical con magnetismo (Magjack) |
| Velocidad de red | 10/100 Base-T (Ethernet rápido) |
| Ángulo de montaje / estilo | 180° Vertical (entrada superior) / A través del agujero (THT) |
| Puertos y contactos | 1x1 puerto / 8P8C |
| Opción LED | Sin LED |
| Las dimensiones (W x L x H) | 16.00 mm x 16,70 mm x 16,90 mm |
| Temperatura de funcionamiento | Entre 0°C y +70°C |
| Parámetro | Valor |
| Ratio de vueltas (TX / RX) | 1CT: 1CT / 1CT: 1CT |
| Inductancia (OCL) | Se aplicará el método de medición de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. |
| La tensión de aislamiento es la tensión de aislamiento. | 1500 Vrs |
| Pérdida de inserción | -1,0 dB máximo (0,3 ~ 100MHz) |
| Pérdida de retorno (min) | -18dB (1~30MHz) -16dB (40MHz) -12dB (50MHz) -10dB (60MHz) -12dB (50MHz) -10dB (60MHz) -16dB (40MHz) -16dB (40MHz) -12dB (50MHz) -12dB (50MHz) -10dB (60MHz) -16dB (40MHz) -16dB (40MHz) -16dB (40MHz) -12dB (50MHz) -12dB (50MHz) -10dB (60MHz) -10dB (60MHz) -12dB (50MHz) -10dB (60MHz) -10dB (60MHz) -10dB (60MHz) -10dB (60MHz) -10dB (60MHz) -10dB (60MHz) -10dB (60MHz) -10dB (60MHz) |
| Transcurso de la señal y CMR (min) | -30dB @ 100MHz (Crosstalk) -20dB @ 100MHz (CMR) -20dB @ 100MHz (CMR) -20dB @ 100MHz (Crosstalk) -30dB @ 100MHz (Crosstalk) -20dB @ 100MHz (CMR) -20dB @ 100MHz (CMR) -20dB @ 100MHz (CMR) -20dB @ 100MHz (CMR) -20dB @ 100MHz (CMR) -20dB @ 100MHz (CMR) -20dB @ 100MHz) |
A diferencia de los conectores estándar de ángulo recto, la orientación vertical de 180 grados permite que los cables de red se conecten desde arriba.y configuraciones densas de varias placas.
El esquema interno presenta transformadores de aislamiento integrados junto con un circuito de terminación Bob Smith incorporado.Los pines no utilizados y los grifos centrales se terminan con resistencias de 75Ω y comparten un condensador de alto voltaje de 1000pF/2KV conectado a la tierra del escudoEsto reduce significativamente la interferencia electromagnética (EMI) y evita el reflejo de la señal.
El LPJD0011DNL está diseñado para el hardware estándar de red en interiores y comerciales, incluyendo:
Equipo de SOHO:Modems ADSL/VDSL, enrutadores domésticos.
Trabajo en red:Hubs y switches Ethernet rápidos.
Computación:LAN-on-Motherboard (LOM) y placas de PC integradas.
R: Cuenta con una orientación de montaje vertical de 180 grados (entrada superior), lo que significa que el cable Ethernet se inserta perpendicularmente a la PCB.
R: No, el LPJD0011DNL está diseñado para la transmisión de datos Ethernet LAN estándar (No PoE).
R: Soporta un rango de temperatura de funcionamiento comercial estándar de 0°C a 70°C.
R: No, este modelo específico (LPJD0011DNL) está diseñado sin indicadores LED para ahorrar costos y simplificar el enrutamiento de PCB.
R: Para la soldadura por ondas THT, la temperatura máxima recomendada de la punta es de 265°C durante una duración no superior a 5 segundos.
