Número de pieza: |
Los datos de los datos de los Estados miembros deben estar disponibles para su uso. |
Número de puertos: |
1x1 |
Pestillo: |
Abajo |
Velocidad de datos: |
1000BASE-T |
PoE: |
No |
Opción LED: |
Con |
Las pestañas de EMl: |
Con |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
0°C a +70°C |
Número de pieza: |
Los datos de los datos de los Estados miembros deben estar disponibles para su uso. |
Número de puertos: |
1x1 |
Pestillo: |
Abajo |
Velocidad de datos: |
1000BASE-T |
PoE: |
No |
Opción LED: |
Con |
Las pestañas de EMl: |
Con |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
0°C a +70°C |
LPJG0801ABNL, conector magnético Gigabit RJ45, conector RJ45 1000Base-T, conector RJ45 LINK-PP RJ45, conector magnético Ethernet, puerto 1x1 RJ45 con agujero, pestañas EMI RJ45 blindadas.

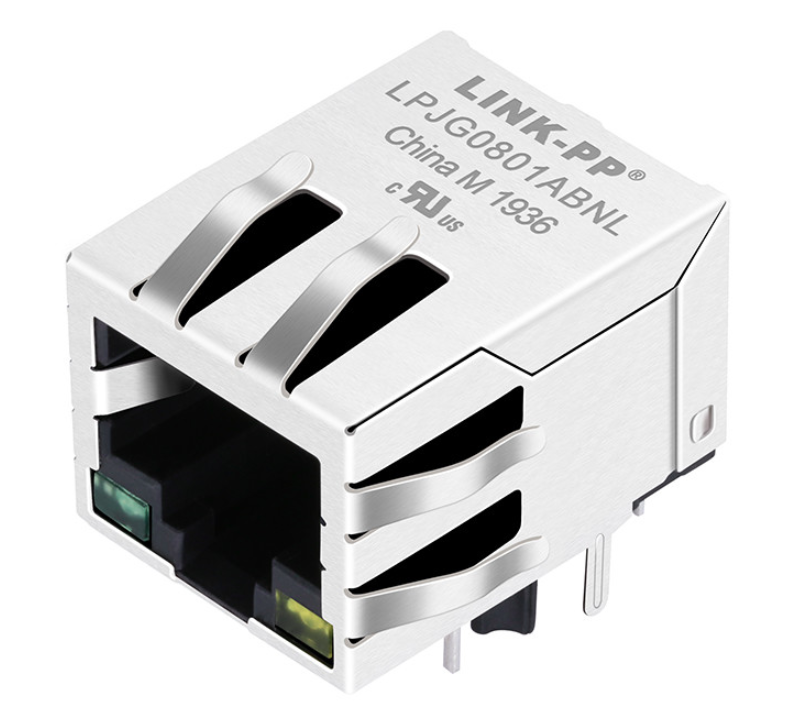

El LPJG0801ABNL es un conector femenino RJ45 de alto rendimiento de puerto 1x1 con magnetismo integrado diseñado específicamente para aplicaciones Gigabit Ethernet (10/100/1000 Base-T).Diseñado para hardware de red robusto, este Magjack de 90 grados en ángulo recto (entrada lateral) combina una protección EMI superior con una integración que ahorra espacio.
It is constructed with a robust stainless steel shield featuring built-in EMI spring fingers and integrates a Bob Smith termination matching network (75Ω resistors and a 1000pF/2KV high-voltage capacitor)Completamente conforme con las normas IEEE 802.3, las directivas RoHS y respaldado por la certificación UL, el LPJG0801ABNL garantiza una alta fiabilidad,Transmisión de datos de alta velocidad para equipos de redes empresariales y de consumo.
| Parámetro | Especificación |
|---|---|
| Número de la parte | Los datos de las operaciones de los Estados miembros deben estar disponibles para su uso. |
| Fabricante | Enlace-PP |
| Tipo de producto | Jack magnético RJ45 integrado |
| Configuración del puerto | 1 × 1 |
| Tipo de conector | RJ45 Hembra (10P8C) |
| Velocidad de Ethernet | 10/100/1000BASE-T |
| Tipo de montaje | A través del agujero |
| Orientación | Ángulo derecho (90° entrada lateral) |
| Posición del cierre | Bajo. |
| Escudo | - ¿ Qué? |
| Dedo de resorte EMI | - ¿ Qué? |
| Configuración de los LED | Izquierda verde / derecha amarillo |
| Apoyo al PoE | No PoE |
| Número de núcleos | 8 |
| Ancho | 15.94 mm |
| Alturas | 13.30 mm (excluidos los pines de soldadura y los postes de montaje) |
| Profundidad (longitud) | 21.25 mm |
| Las normas | El IEEE 802.3 |
| Certificación | El uso de las sustancias enumeradas en el anexo I del Reglamento (CE) n.o 396/2005 debe ser autorizado. |
| Parámetro | Especificación |
|---|---|
| Estándar Ethernet | Se trata de una serie de datos. |
| Ratio de vueltas | 1CT:1CT ± 5% |
| Inductancia de circuito abierto (OCL) | ≥ 350 μH @ 100 kHz, 0,1 V, 8 mA de inclinación de corriente continua |
| Voltagem de aislamiento | 1500 Vrms (PHY a la línea) |
| Pérdida de inserción | Se aplicarán las siguientes medidas: |
| Pérdida de retorno |
≥ 16 dB (1 ̊30 MHz) ≥ 12 dB (3060 MHz) ≥ 10 dB (6080 MHz) ≥ 8 dB (80~100 MHz) |
| Transcurso de audio | ≥ 30 dB (1100 MHz) |
| Rechazo de modo común (CMR) | ≥ 30 dB (1100 MHz) |
| Bob Smith terminación | Resistencias integradas de 4 × 75 Ω + condensador de 1000 pF / 2 kV |
| Temperatura de funcionamiento | Entre 0°C y +70°C |
| Características | Especificación |
|---|---|
| Vivienda | PBT + 30% de fibra de vidrio, UL94V-0 |
| Material de contacto | El bronce de fósforo (C5210R-EH), 0,35 mm |
| Plastificación de contacto | Revestimiento por oro selectivo, ≥ 6 μin |
| Pinos de soldadura | El material utilizado para la fabricación de las placas de aluminio de aluminio |
| Escudo | SUS304 de acero inoxidable, 0,20 mm |
| Protección frente al IME | Dedo de resorte EMI integrado |
| Soldadura recomendada | Soldadura por onda, 250°C / 5 s máximo. |
Diseñado para la comunicación de datos de alta fiabilidad, este Gigabit Magjack es el componente perfecto para:
LINK-PP se ha especializado en conectividad Ethernet y componentes magnéticos durante más de25 años, que sirve a los fabricantes de redes, automatización industrial, telecomunicaciones, automóviles y equipos médicos en todo el mundo.
Nuestras ventajas incluyen:
Nuestra cartera de productos incluye:
El LPJG0801ABNL es unconector Gigabit RJ45 de un solo puerto con magnéticos Ethernet integrados, apoyando10/100/1000BASE-TAplicaciones Ethernet.
Sí, integra transformadores de aislamiento Ethernet, estranguladores de modo común, circuitos de terminación de Bob Smith, componentes de impedancia y un condensador de alto voltaje dentro del conector.
El LPJG0801ABNL está diseñado paraEthernet Gigabit sin PoESi se requiere soporte PoE, LINK-PP ofrece soluciones PoE y PoE+ MagJack dedicadas.
Los magnetos integrados proporcionanAislamiento de 1500 Vrmsentre el lado PHY y el lado del cable, cumpliendo con los requisitos de aislamiento IEEE Ethernet.
El conector incluye:
Estos pueden configurarse para la indicación de enlace, actividad o velocidad dependiendo del PHY de Ethernet.
Los dedos de resorte EMI integrados mejoran la conexión a tierra del chasis, reducen las interferencias electromagnéticas (EMI) y ayudan a los equipos de red a cumplir con los requisitos de cumplimiento EMC.
Sí. LINK-PP admite la personalización para:
