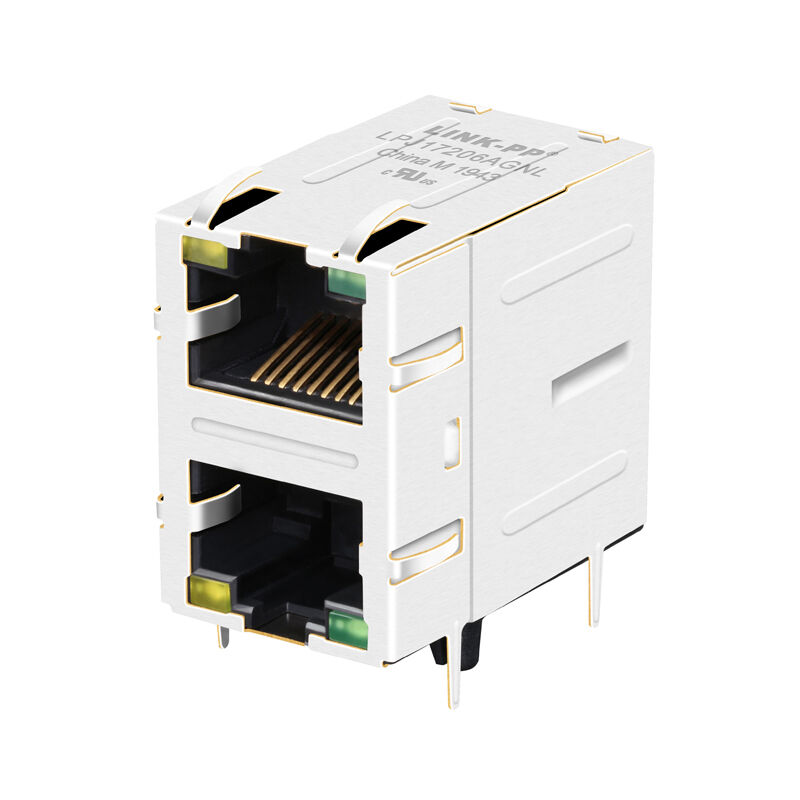

LPJ17206AGNL 2x1 Magjack RJ45 apilado 10/100Base-T con pestañas EMI

LINK-PP LPJ17206AGNL Conector RJ45 apilado de 2x1 puertos. Cuenta con magnético integrado 10/100 Base-T, dedos de resorte EMI, indicadores LED y temperatura de funcionamiento industrial (-40 ℃ a +85 ℃) para una conexión en red confiable.

Características clave del conector magnético RJ45 apilado LPJ17206AGNL:

El LINK-PP LPJ17206AGNL es un conector Magjack RJ45 2x1 (apilado) de alto rendimiento diseñado para aplicaciones Ethernet 10/100 Base-T confiables. Diseñado para maximizar el espacio de la PCB, este conector de orificio pasante de doble puerto cuenta con imanes integrados, dedos de resorte EMI incorporados para una supresión de ruido superior e indicadores LED amarillos/verdes altamente visibles. Construido para soportar temperaturas de funcionamiento industriales de -40 ℃ a +85 ℃, el LPJ17206AGNL proporciona una interfaz de red robusta que ahorra espacio, ideal para módems, conmutadores, concentradores y diseños de LAN en placa base (LOM) SOHO.

• SoportesEthernet rápido 10/100Base-T
• 2×1 RJ45 apiladoconfiguración del puerto
• Magnético Ethernet integrado (MagJack)
• IncorporadoDedos de resorte EMIpara un rendimiento EMC mejorado
• Indicadores LED duales integrados
• Montaje mediante orificio pasante (THT)
• Diseño de entrada lateral en ángulo recto (90°)
• El pestillo soporta ambosarriba y abajoorientaciones
• Voltaje de aislamiento de 1500 Vrms
• Temperatura de funcionamiento industrial:-40°C a +85°C
• Compatible con IEEE 802.3
• Cumple con RoHS
• Certificado UL (n.º de archivo E484635)

Especificaciones de RJ45 2x1:

Hoja de datos del conector RJ45 2x1:

ESPECIFICACIONES ELÉCTRICAS (@ 25 ℃)

ESPECIFICACIONES MECÁNICAS Y DE MATERIALES

1. Material de la carcasa:PBT termoplástico negro + 30 % fibra de vidrio (GF), clasificación de inflamabilidad UL94V-0
2. Material de contacto:Bronce fosforado C5210R-EH (0,35 mm de espesor)
3. Revestimiento de contacto:Oro mínimo de 6 micropulgadas (6μ") en el área de contacto
4. Material del pasador:Latón C2680R-H (espesor 0,35 mm)
5. Material del escudo:Acero inoxidable SUS 304-1/2H, 0,2 mm de espesor
6. Temperatura de soldadura por ola:250 ℃ durante 5 segundos

¿Por qué elegir las soluciones MagJack LINK-PP RJ45?

LINK-PP es un fabricante profesional que se especializa en productos de conectividad Ethernet, incluidos conectores RJ45 MagJack, transformadores LAN y componentes de red de alta velocidad.

El LPJ17206AGNL ofrece:

• Diseño 2x1 que ahorra espacio:La configuración de puerto dual apilado maximiza la densidad de puertos en la PCB.
• Blindaje EMI avanzado:Equipado con dedos de resorte EMI en el escudo para garantizar una supresión superior de interferencias electromagnéticas.
• Confiabilidad de grado industrial:El rango de temperatura de funcionamiento ampliado de -40 ℃ a +85 ℃ garantiza un rendimiento estable en entornos hostiles.
• Integridad de señal optimizada:El magnético 10/100Base-T integrado con un OCL mínimo de 350uH (con una polarización de CC de 8 mA) evita la pérdida de datos y las interferencias.
• Cumplimiento global:Cumple totalmente con las especificaciones IEEE 802.3, certificación UL (E484635) y conformidad con RoHS (2011/65/EU).

Ya sea que desarrolle equipos de redes industriales, sistemas integrados, enrutadores o conmutadores Ethernet, elConector LPJ17206AGNL 2×1 RJ45 con sistema magnético integrado 10/100Base-Tproporciona una solución de interfaz de red confiable, compacta y rentable para aplicaciones Ethernet profesionales.
