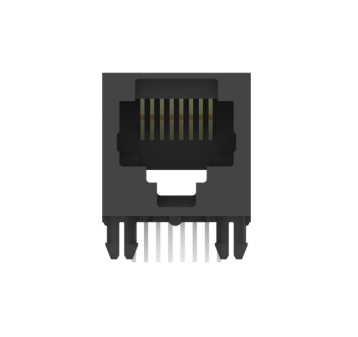

Explore el conector 5520426-4 RJ45, un conector de un solo puerto Cat3 8P8C de ángulo recto con conectores de bronce de fósforo dorado, carcasa UL94V-0,y temperatura de funcionamiento de -40°C a +85°C para una transmisión fiable de la señal.
El conector 5520426-4 Cat 3 RJ45 es un conector modular de un solo puerto de calidad superior diseñado para la integración confiable de placas de circuito impreso (PCB).esta posición de 8, el conector de 8 contactos (8P8C) ofrece rendimiento de categoría 3 (Cat 3), soportando velocidades de datos de hasta 0,01 Gb/s (10 Mbps).el 5520426-4 asegura una durabilidad excepcional, la integridad de la señal y la fiabilidad del emparejamiento para telecomunicaciones, redes y aplicaciones industriales.
| Parámetro | Especificación |
|---|---|
| Número de la parte | Las demás: |
| Tipo de producto del conector | Conector modular RJ45 |
| Tipo de interfaz | RJ45 |
| Configuración del puerto | Puerto único (1 × 1) |
| Número de posiciones | 8 |
| Número de puestos cargados | 8 |
| Orientación del montaje del PCB | Ángulo recto |
| Perfil del conector | Estándar |
| Orientación de la llave | Estándar |
| Categoría de rendimiento | Catálogo 3 |
| Tasa de datos | 0.01 Gb/s (10 Mbps) |
| Cantidad de corriente de contacto (máximo) | 0.2 A / 1.5 A |
| Escondido | - No, no lo sé. |
| Aplicación del circuito | Señales |
| Material base de contacto | Fósforo Bronce |
| Plastificación de la zona de apareamiento de contacto | Oro (Au), 1,27 μm (50 μin) |
| En el caso de los vehículos de motor, | El níquel |
| Revestimiento de la zona de terminación del PCB | De hojalata |
| Método de terminación del PCB | A través de un agujero |
| Duración del poste de terminación y de la cola | 3.8 mm (0,15 pulgadas) |
| Materiales para la vivienda | PBT lleno de vidrio |
| Color de la carcasa | Negro |
| Línea central (pico) | 1.02 mm (0.04 pulgadas) |
| Ubicación de entrada de apareamiento | Entrada lateral |
| Tipo de montaje del conector | Montaje de tablero / montaje de panel |
| Característica de montaje del panel | Sin |
| Tipo de indicador | No hay indicador |
| Altura del conector | 16.2 mm (0,638 pulgadas) |
| espesor recomendado de los PCB | 1.57 mm (0.062 pulgadas) |
| Rango de temperatura de funcionamiento | -40°C a +85°C (-40°F a +185°F) |
| Calificación de inflamabilidad UL | Se aplican las siguientes condiciones: |
| Embalaje Cantidad | 152 piezas |
| Método de envasado | Caja y bandeja / paquete |
El conector se especifica para0.01 Gb/s (10 Mbps)aplicaciones y cumpleCategoría 3 (Cat3)los requisitos de rendimiento, por lo que es adecuado para los sistemas de comunicación 10BASE-T Ethernet y de voz.
No. El 5520426-4 es uncon una capacidad de transmisión superior a 50 W,y no incluye blindaje EMI ni elementos de conexión a tierra integrados.
No. El conector se suministra sin LED de estado o luces indicadoras integradas.
Los contactos de apareamiento utilizan1.27 μm (50 μin) revestimiento con oro sobre el revestimiento con níquel, proporcionando una excelente durabilidad y resistencia a la corrosión.
El grosor recomendado de los PCB es:1.57 mm (0.062 pulgadas), que corresponde a la construcción estándar de tableros FR-4.
