Detalles del producto
Lugar de origen: Porcelana
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: No se puede hacer nada.
Documento: LPJK9093AONL.pdf
Pago y términos de envío
Cantidad de orden mínima: Se trata de las empresas que se encuentran en una situación similar.
Precio: $0.5-$2.1
Detalles de empaquetado: Bandeja
Tiempo de entrega: En el barco de existencias dentro de los 3 días
Condiciones de pago: TT, NET30/60/90 días
Capacidad de la fuente: 500K/Mes
Número de pieza: |
No se puede hacer nada. |
Tipo de productos: |
Conector RJ45 10GBASE-T |
Marcas compatibles: |
Legumbres |
Número de puertos: |
1x1 |
Pestillo: |
Arriba |
Velocidad de datos: |
10GBASE-T |
PoE: |
PoE++ |
Opción LED: |
Con |
Las pestañas de EMl: |
Con |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
0°C a +70°C |
Número de pieza: |
No se puede hacer nada. |
Tipo de productos: |
Conector RJ45 10GBASE-T |
Marcas compatibles: |
Legumbres |
Número de puertos: |
1x1 |
Pestillo: |
Arriba |
Velocidad de datos: |
10GBASE-T |
PoE: |
PoE++ |
Opción LED: |
Con |
Las pestañas de EMl: |
Con |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
0°C a +70°C |

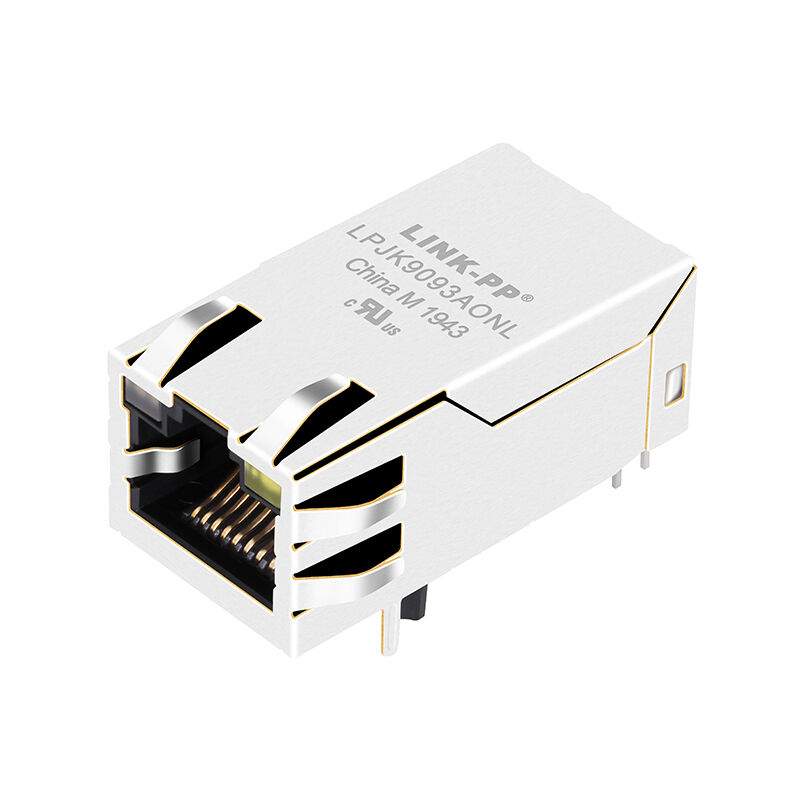

LPJK9093AONL es un conector RJ45 10G Base-T PoE++ con magnético integrado, puerto 1x1, diseño de orificio pasante de entrada lateral, soporte 802.3bt, OCL de 180 µH e indicadores LED naranja, verde/amarillo para aplicaciones Ethernet de alta potencia.
| Categoría | Especificación | Detalles |
|---|---|---|
| Configuración general y mecánica | Fabricante | ENLACE-PP INT'L TECHNOLOGY CO., LIMITED |
| Número de pieza | LPJK9093AONL | |
| Tipo de conector | Conector RJ45 con magnético integrado | |
| Número de puertos | 1×1 (puerto único) | |
| Núcleos por puerto | 8 | |
| Número de Puestos / Contactos | 10P8C | |
| Velocidad de Ethernet | 10G Base-T | |
| Tipo de montaje | Orificio pasante (THT) | |
| Ángulo de montaje de PCB | Entrada lateral (ángulo recto de 90°) | |
| Orientación del pestillo | Pestaña ARRIBA | |
| Proteger pestañas EMI | Incluido (con pestañas) | |
| Dimensiones (largo × ancho × alto) | 32,50 mm × 16,60 mm × 13,50 mm (1,280" × 0,654" × 0,531") | |
| Características eléctricas y magnéticas (@25°C) | Protocolo de aplicación | Ethernet (PoE++) |
| Relación de vueltas (RX/TX) | 1CT : 1CT (±2%) | |
| Inductancia (OCL) | 180 µH MÍN. a 100 kHz, 0,1 Vrms | |
| Clasificación PoE | 1,0 A máx. a 57 V CC continuo (cumple con IEEE 802.3bt) | |
| Prueba de aislamiento de Hipot | 1500 Vrms | |
| Pérdida de inserción | -3,0 dB MÁXIMO a 100 kHz; -1,0 dB MÁXIMO a 1~100 MHz; -3,0 dB MÁXIMO a 100~500 MHz |
|
| Pérdida de retorno | -22 dB MÍN. a 1~100 MHz; -22 + 18,27 × LOG(f/100) dB a 100~500 MHz |
|
| Diafonía | -28 dB MÍN. a 1~100 MHz; -19 dB MÍN. a 100~500 MHz |
|
| CDMR | -30 dB MÍN. a 1~250 MHz; -22 dB MÍN. a 250~500 MHz |
|
| Materiales y revestimiento | Material de la carcasa | Termoplástico, clasificación UL 94V-0 |
| Material de base de contacto/protección | Aleación de cobre | |
| Revestimiento de escudo | Níquel | |
| Contacto Área de acoplamiento | Oro 6μ" MIN (Opcional 15μ" / 30μ") | |
| Especificaciones LED | LED izquierdo (bicolor) | Naranja / Verde |
| LED verde | Pin 20 (+), Pin 19 (-), Longitud de onda 565 nm | |
| LED naranja | Pin 20 (-), Pin 19 (+), Longitud de onda 610 nm | |
| LED derecho | Amarillo | |
| LED amarillo | Pin 18 (+), Pin 17 (-), Longitud de onda 585 nm | |
| Voltaje directo (VF) | 1,8 V ~ 2,6 V a 20 mA | |
| Corriente de fuga inversa (IR) | 10 µA MÁXIMO a VR = 5 V | |
| Pautas medioambientales y de soldadura | Rango de temperatura de funcionamiento | 0°C a +70°C |
| Temperatura de soldadura por ola | 265°C máximo durante 5 segundos | |
| Cumplimiento de RoHS | Cumple con RoHS (2011/65/CE) | |
| Cumplimiento del estándar IEEE | IEEE 802.3bt (PoE++) | |
| Reconocimiento UL | N.º de archivo UL E484635 |
El LINK-PP LPJK9093AONL es un conector RJ45 10G Base-T de estado activo premium diseñado para satisfacer las demandas extremas de las redes modernas de alta velocidad y alta potencia. Con capacidades magnéticas integradas y robustas PoE++ (IEEE 802.3bt), este conector de orificio pasante de 1x1 puerto ofrece de forma segura hasta 1,0 A de corriente continua a 57 VCC.
Diseñado con una configuración de entrada lateral (ángulo recto de 90°), orientación "Latch Up" y pestañas de protección EMI integradas, el LPJK9093AONL es la solución definitiva para LAN en placa base (LOM), módems SOHO, conmutadores empresariales y equipos de telecomunicaciones de próxima generación que requieren un rendimiento impecable de 10 Gigabit Ethernet.
El conector LPJK9093AONL PoE++ RJ45estructura en ángulo recto con entrada lateraladmite diseños de placa compactos y una integración eficiente del panel frontal. ElengancharseLa orientación simplifica la inserción y retención en productos de red, mientras que laPestañas de protección EMImejorar la inmunidad en entornos eléctricos ruidosos.
El conector LPJK9093AONL PoE++ RJ45 se utiliza habitualmente en:
LPJK9093AONL es un conector RJ45 10G Base-T con magnético integrado diseñado para aplicaciones Ethernet PoE++ como conmutadores, enrutadores, puntos de acceso y dispositivos de red SOHO.
Sí. Admite IEEE 802.3bt PoE++ con una corriente continua máxima de hasta 1,0 A a 57 V CC.
Sí. Está diseñado para transmisión Ethernet de alta velocidad 10G Base-T.
Utiliza un estilo de montaje en ángulo recto, con orificio pasante y entrada lateral.
Sí. Incluye un LED bicolor naranja/verde y un LED amarillo para indicación de estado.
