Detalles del producto
Lugar de origen: Porcelana
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: Hx5084nlt
Pago y términos de envío
Cantidad de orden mínima: 10 piezas
Precio: $0.57
Detalles de empaquetado: Cintas y bobinas
Tiempo de entrega: En el barco de existencias dentro de los 3 días
Condiciones de pago: LC, D/A, D/P, T/T, Unión Occidental
Capacidad de la fuente: 5kk/mes
P/N: |
Hx5084nlt |
Velocidad de la red: |
10/100/1000Base-T (Gigabit Ethernet) |
Configuración de puerto: |
Puerto único (1x1) |
Temperatura de funcionamiento: |
−40°C a +85°C (grado industrial) |
Tipo de montaje: |
Dispositivo de montaje en superficie (SMD) |
Inductancia de circuito abierto (OCL): |
350 µH mínimo |
voltaje de aislamiento: |
1500 VMS mínimo |
Norma de red: |
Especificaciones IEEE 802.3 |
P/N: |
Hx5084nlt |
Velocidad de la red: |
10/100/1000Base-T (Gigabit Ethernet) |
Configuración de puerto: |
Puerto único (1x1) |
Temperatura de funcionamiento: |
−40°C a +85°C (grado industrial) |
Tipo de montaje: |
Dispositivo de montaje en superficie (SMD) |
Inductancia de circuito abierto (OCL): |
350 µH mínimo |
voltaje de aislamiento: |
1500 VMS mínimo |
Norma de red: |
Especificaciones IEEE 802.3 |

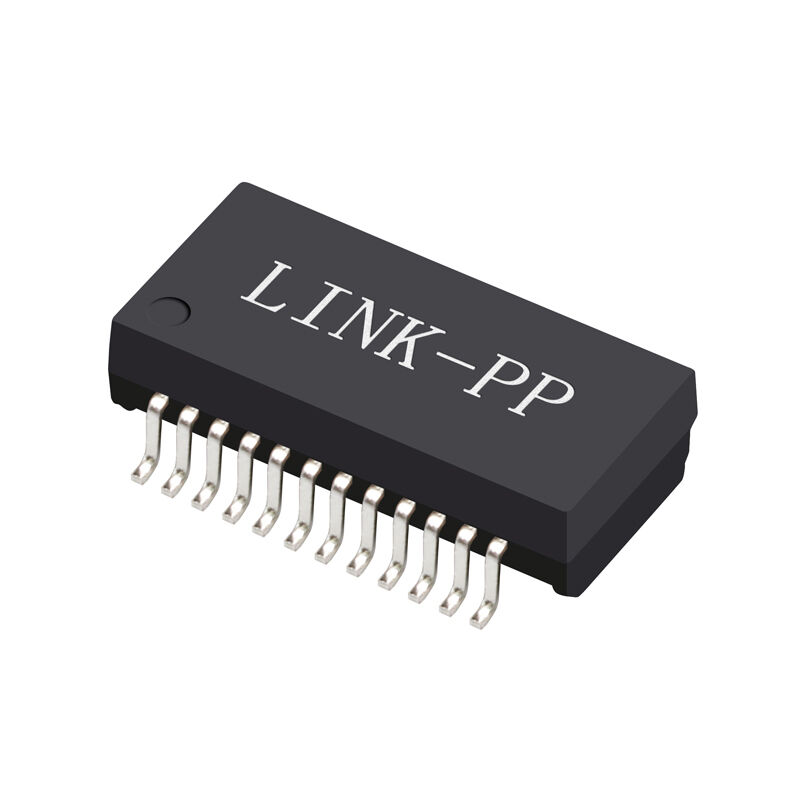

HX5084NLT es un transformador LAN de grado industrial 1000Base-T de un solo puerto con una relación de vueltas de 1: 1, un amplio rango de temperatura y un cumplimiento IEEE 802.3 para diseños Ethernet robustos.
El HX5084NLT es un transformador LAN Gigabit Ethernet (1000Base-T) de puerto único de alta fiabilidad diseñado para aplicaciones de montaje en superficie (SMD / SMT).Diseñado para resistir ambientes hostiles, tiene un rango de temperatura de funcionamiento industrial de -40°C a +85°C.
Completamente conforme con las especificaciones IEEE 802.3, este módulo magnético de proporción 1: 1 es una solución probada para garantizar una integridad robusta de la señal y un aislamiento eléctrico superior.Es ampliamente adoptado por los ingenieros para su uso en sistemas de control industrial, enrutadores empresariales, switches de red y placas base de telecomunicaciones expuestas a temperaturas extremas.
Las siguientes características eléctricas se aplican en+25°C, salvo que se especifique lo contrario.
| Parámetro | Especificación |
|---|---|
| Temperatura de funcionamiento | -40 °C a +85 °C |
| Ratio de vueltas | 11 ± 2 por ciento |
| Polaridad | Por esquema |
| Pérdida de inserción | 100 kHz: −1,2 dB máximo; 1 ̇125 MHz: −0,2 − 0,002·f^1,4 dB máximo |
| Pérdida de retorno (Z OUT = 100 OHM ± 15%) | 0.1·40 MHz: −16 dB min; 40·100 MHz: −10 + 20·LOG10(f/80 MHz) dB min |
| Inductancia (OCL), lado de los medios | 350 μH por minuto |
| Condición de ensayo OCL | 100 kHz, 100 mVrms, con sesgo de 8 mA de CC |
| Transmisiones transversales, canales adyacentes | 1 MHz: −50 dB min; 10 ̇100 MHz: −55 + 22·LOG10 (f/10) dB min |
| Proporción de rechazo del modo común | 2 MHz: −50 dB min; 30 ‰ 200 MHz: −15 + 20·LOG10 (f/200) dB min |
| Aislamiento de entrada y salida | 1500 VRMS min @ 60 segundos |
El HX5084NLT está diseñado para una fabricación de gran volumen y confiabilidad a largo plazo.
El HX5084NLT es un buen ajuste para sistemas habilitados para Ethernet que necesitan magnetismo compacto, confiable y de grado industrial.
Las aplicaciones comunes incluyen:
Para los ingenieros de productos y los equipos de adquisición, el HX5084NLT destaca porque combinacompatibilidad estandarizada 1000Base-Tconresistencia a las temperaturas industrialesyConveniencia del montaje SMTEsto hace que sea especialmente útil en diseños donde el espacio del tablero es limitado pero la fiabilidad no puede ser comprometida.
Su fuerte pérdida de retorno, intermitencia y rendimiento de rechazo de modo común ayudan a apoyar la transmisión de señal limpia,mientras que la clasificación de aislamiento 1500 VRMS agrega una capa adicional de protección para la integración del sistema.
Sí, el HX5084NLT está diseñado para1000Base-T Gigabit Ethernetaplicaciones y cumpleEl IEEE 802.3las especificaciones.
El rango de temperatura de funcionamiento es-40 °C a +85 °C, por lo que es adecuado para entornos industriales y de alta temperatura.
Sí, es unTransformador LAN de montaje en superficie (SMT), que admite el montaje automatizado de PCB y diseños compactos.
Sí, el HX5084NLT esCompatible con la Directiva RoHS.
El aislamiento entrada-salida es1500 VRMS como mínimo durante 60 segundos.
