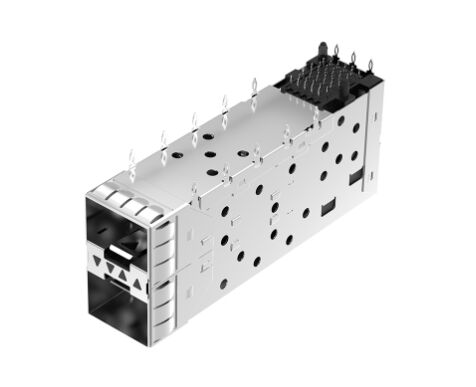

Conector de jaula LP21BC01101 2x1 SFP+ con LightPipe y resortes EMI

El LP21BC01101 SFP+ Cage es un conjunto de conector de jaula SFP+ apilada de 2x1 puertos diseñado para hardware de red compacto y de alta velocidad que requiere una integridad de señal confiable, una fuerte protección EMI y una alineación eficiente de ópticas/transceptores en el panel frontal. Construido con soporte de guía de luz, terminación de PCB de ajuste a presión con orificio pasante, y resortes EMI, esta jaula es muy adecuada para equipos de red modernos donde la estabilidad mecánica y el rendimiento a nivel de placa son importantes.

Según el dibujo, esta pieza es un Conjunto de conector de jaula SFP+ 2x1 con dos puertos apilados, lo que lo convierte en una solución práctica para diseños conscientes del espacio que aún necesitan conectividad de doble puerto. La estructura de la jaula y el diseño centrado en EMI ayudan a soportar un funcionamiento estable en entornos exigentes.

Especificaciones técnicas del conector de jaula SFP+ 2x1

Dibujo de la jaula SFP+ 2x1 LP21BC01101 - Diseño de PCB recomendado

Características y beneficios clave

• Rendimiento de datos de alta velocidad: Optimizado para velocidades de datos de hasta 16 Gb/s, compatible con los estándares SFP+ para aplicaciones de gran ancho de banda.
• Guías de luz integradas: Cuenta con guías de luz integradas para una indicación visual clara y en tiempo real del estado de la actividad del puerto, lo que agiliza la monitorización del sistema.
• Protección EMI superior: Equipado con resortes EMI para una contención de interferencias electromagnéticas líder en la industria, lo que garantiza la integridad de la señal en entornos ruidosos.
• Diseño apilado que ahorra espacio: La configuración de puertos 2x1 maximiza la densidad de puertos en la PCB, lo que permite diseños de equipos de red más compactos.
• Terminación de ajuste a presión sin soldadura: Utiliza un método de ajuste a presión con orificio pasante para una instalación fácil, confiable y repetible en placas de circuito impreso.
• Durabilidad industrial: Clasificado para un amplio rango de temperatura de funcionamiento de -40°C a +85°C, adecuado para entornos comerciales e industriales.

Aplicaciones típicas del conector de jaula SFP+

La jaula SFP+ LP21BC01101 está diseñada para sectores de alta fiabilidad, que incluyen:

• Infraestructura de red: Switches empresariales, routers de alta velocidad y hubs.
• Centros de datos: Redes de área de almacenamiento (SAN), servidores y almacenamiento conectado a red (NAS).
• Telecomunicaciones: Estaciones base, equipos de transporte óptico y acceso de banda ancha.
• Informática industrial: Adquisición de datos de alta velocidad y sistemas Ethernet industriales.

Preguntas frecuentes sobre la jaula SFP+ 2x1 LP21BC01101

La jaula SFP+ LP21BC01101 está diseñada para ingenieros y diseñadores de sistemas que necesitan una solución de jaula SFP+ compacta, consciente de EMI y de alta velocidad con 2 puertos, con un montaje de PCB confiable y compatibilidad con guías de luz.

1. ¿Qué es LP21BC01101?

LP21BC01101 es un conjunto de conector de jaula SFP+ apilada 2x1 diseñado para aplicaciones de redes de alta velocidad.

2. ¿LP21BC01101 admite guías de luz?

Sí. Este modelo está especificado con soporte de guía de luz.

3. ¿Cuál es la velocidad de datos máxima?

La velocidad de datos máxima especificada es de 16 Gb/s.

4. ¿Qué método de terminación utiliza?

Utiliza terminación de ajuste a presión con orificio pasante a la placa de circuito impreso.

5. ¿Incluye un disipador de calor?

No, este modelo está especificado sin disipador de calor.

6. ¿Qué característica EMI utiliza?

El tipo de característica de contención EMI son resortes EMI.
