LP12AC02000B Jaula SFP de ajuste a presión 1x2 de doble puerto sin tubos de luz

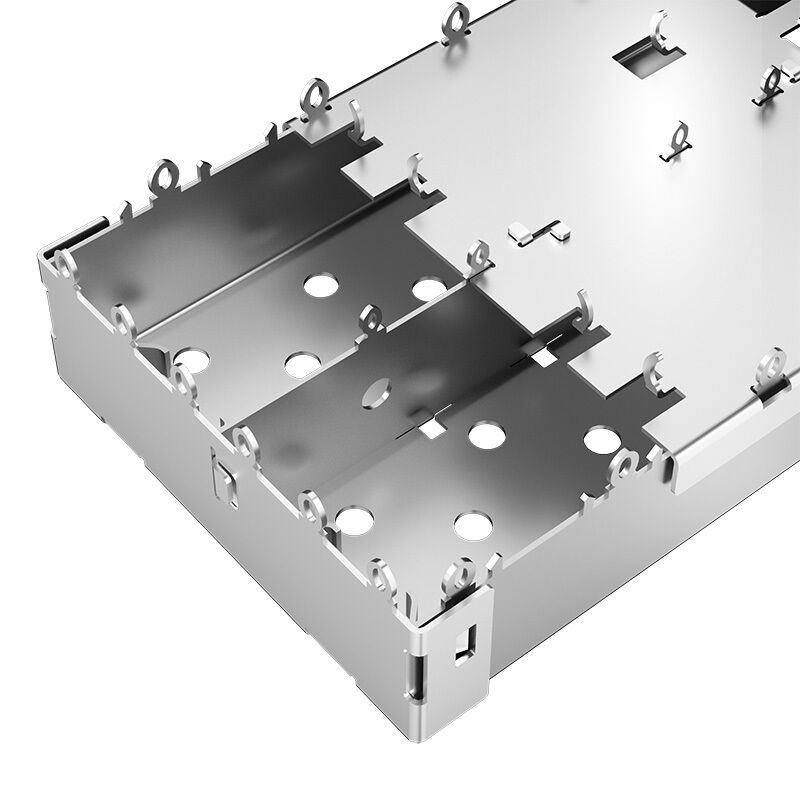

El LP12AC02000B es una jaula SFP 1x2 de ajuste a presión con dedo de resorte EMI, construcción de aleación de cobre niquelado, compatibilidad estándar SFP de 4 Gb/s, sin disipador de calor y embalaje en bandeja para la integración compacta de puertos de transceptores ópticos.

Descripción general de la jaula SFP 1x2 con dedo de resorte EMI LP12AC02000B

El LP12AC02000B es una jaula SFP estándar 1x2 con diseño de blindaje de dedo de resorte EMI, desarrollada para aplicaciones de interfaz de transceptor óptico enchufable compactas que requieren retención mecánica fiable, continuidad de conexión a tierra estable y supresión mejorada de interferencias electromagnéticas.

Fabricado con aleación de cobre niquelado y diseñado con terminación de pines conformes de ajuste a presión, esta jaula SFP de doble puerto ofrece un rendimiento de montaje duradero en PCB al tiempo que simplifica el ensamblaje automatizado a gran escala. Sus dedos de resorte EMI integrados mejoran el contacto conductivo entre la jaula y el panel biselado, ayudando a reducir la fuga de EMI del puerto frontal en hardware de comunicación.

Con una tasa de aplicación máxima recomendada de 4 Gb/s, sin guía de luz, sin disipador de calor integrado, y un amplio rango de temperatura de funcionamiento de -55 °C a +105 °C, el LP12AC02000B es muy adecuado para placas de telecomunicaciones, convertidores de medios de fibra, dispositivos Ethernet industriales y equipos de enlace ascendente óptico SFP estándar donde se requiere eficiencia de espacio y estabilidad de blindaje.

Especificaciones de la jaula SFP 1x2 de ajuste a presión

Jaula SFP LP12AC02000B Dibujo - Diseño recomendado de PCB

Parámetros mecánicos y de diseño

El LP12AC02000B se fabrica con un control dimensional preciso para garantizar una alineación de inserción estable y una compatibilidad fiable con plataformas de hardware profesionales:

• Altura del componente: 9,75 mm
• Ancho del componente: 28,75 mm
• Longitud total del ensamblaje: 50,00 mm
• Diámetros de los orificios del conector: Ø0,95 ± 0,05 mm (12 posiciones), Ø1,05 ± 0,05 mm (18 posiciones)
• Blindaje EMI: Los dedos de resorte EMI integrados proporcionan contacto continuo del bisel conductor para una supresión electromagnética mejorada
• Aplicación en PCB: Recomendado para aplicaciones de PCB de un solo lado con zonas designadas de exclusión de componentes
• Tolerancias generales: X ±0,20, XX ±0,15, XXX ±0,10

Detalles de embalaje de la jaula SFP 1x2 LP12AC02000B

Para garantizar la consistencia dimensional y la protección mecánica durante el almacenamiento, la manipulación interna y el transporte a granel, el LP12AC02000B se suministra en embalajes de bandeja industrial estandarizados adecuados para la producción OEM y la gestión de almacenes.

• Tipo de embalaje: Embalaje en bandeja
• Cantidad por bandeja: 28 uds.
• Configuración de apilamiento de bandejas: 8 bandejas superpuestas
• Cantidad total por caja: 224 uds.
• Orientación de la bandeja: Rotación alterna de 180° para una mejor estabilidad de apilamiento
• Dimensiones del cartón exterior: 340 mm (L) × 265 mm (A) × 200 mm (H)

Esta disposición de embalaje ayuda a minimizar el riesgo de deformación de la estructura del resorte EMI durante el envío, al tiempo que mejora la eficiencia de conteo y el control de materiales de la línea de producción para entornos de ensamblaje en volumen.
