Detalles del producto
Lugar de origen: Porcelana
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: No se puede hacer más.
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000
Precio: $0.35
Detalles de empaquetado: 50pcs/tray, 1200pcs/carton
Tiempo de entrega: en Stock Ship Hoy
Condiciones de pago: TT, NET30/60/90 días
Capacidad de la fuente: 4600K.PCS/mes
Número de pieza: |
No se puede hacer más. |
Número de puertos: |
1x1 |
Pestillo: |
Arriba |
Categoría de rendimiento: |
Gato 5e |
Número de posiciones/contactos: |
8p8c |
Tipo de montaje: |
Tht |
Opción LED: |
sin |
Las pestañas de EMl: |
sin |
Escudo de metal: |
Protegido |
Orientación: |
De ángulo recto (entrada lateral) |
Número de pieza: |
No se puede hacer más. |
Número de puertos: |
1x1 |
Pestillo: |
Arriba |
Categoría de rendimiento: |
Gato 5e |
Número de posiciones/contactos: |
8p8c |
Tipo de montaje: |
Tht |
Opción LED: |
sin |
Las pestañas de EMl: |
sin |
Escudo de metal: |
Protegido |
Orientación: |
De ángulo recto (entrada lateral) |

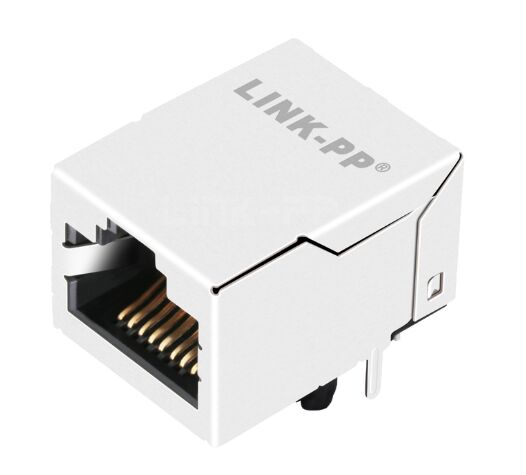

LPJE501DNL es un jack modular de un solo puerto 8P8C RJ45 sin magnetismo integrado, con llave de inclinación, sin LED, entrada lateral en ángulo recto, a través de montaje de agujero,y construcción blindada para aplicaciones Ethernet industriales 10/100/1000 Base-T.
LPJE501DNL utiliza la arquitectura RJ45 universal de 8 posiciones y 8 contactos, compatible con los sistemas de cableado Ethernet convencionales para la transmisión de red 10/100/1000 Base-T.
En comparación con los conectores SMT frágiles, los pines de soldadura a través del agujero proporcionan una mayor resistencia a la fuerza de inserción y una mejor fiabilidad de la soldadura a largo plazo bajo vibración.
El escudo de latón con revestimiento de estaño ayuda a reducir las interferencias electromagnéticas, especialmente en:
Debido a que no hay transformador integrado en el cuerpo del jack, los ingenieros pueden optimizar:
Con una temperatura nominal de -40 °C a +85 °C, adecuado tanto para el hardware de red comercial como para el industrial.
| Parámetro | Especificación |
|---|---|
| Número de la parte | No se puede hacer nada. |
| Tipo de conector | Conector modular RJ45 |
| Configuración del puerto | 1x1 puerto único |
| Formato de contacto | 8P8C |
| Tipo de montaje | A través del agujero |
| Orientación | Ángulo recto de 90° |
| Ángulo de montaje del PCB | Entrada lateral |
| Dirección del cierre | Tab hacia arriba |
| Tipo de escudo | El cobre es protegido |
| Tablas de EMI del escudo | Sin |
| Opción LED | Sin LED |
| Magnetismo integrado | - No, no lo sé. |
| Nivel de tensión | 125 VAC RMS |
| Calificación actual | 1.5 AMP |
| Resistencia de contacto | 50 mΩ máximo |
| Resistencia al aislamiento | 500 MΩ Min @ 500 V de corriente continua |
| Resistencia dieléctrica | 1500 VAC RMS / 60Hz / 1 minuto |
| Materiales para la vivienda | Se aplicará el método de evaluación de la calidad. |
| Material de contacto | Fósforo Bronce T=0,35 mm |
| Material del escudo | 0.20·0.25 mm de latón de hojalata |
| Vida útil | 750 ciclos por minuto |
| Plastificación de contacto | Oro 6"/15"/30" opcional |
| Temperatura de funcionamiento | -40 °C a +85 °C |
| Temperatura de almacenamiento | -40 °C a +85 °C |
| Temperatura de soldadura de onda | 265°C máximo, 5 segundos |
| Número de expediente UL | Se trata de la sustancia E484635. |
| Duración del paquete | 21.25 mm |
| Ancho del paquete | 15.95 mm |
| Altura del paquete | 13.45 mm |
Al seleccionar un conector Ethernet de PCB, muchos diseñadores no necesitan una toma magnética integrada de gran tamaño.
El LPJE501DNL fue desarrollado específicamente para este tipo de arquitectura de placa base Ethernet.
1No hay magnetismo integrado.
2. Casas de metal blindado
3A través del agujero de montaje THT
4. Tab arriba + entrada lateral en el ángulo derecho
5No hay diseño LED.
Esto significa que el conector RJ45 no contiene el transformador de aislamiento Ethernet o el estrangulamiento de modo común dentro del cuerpo del conector.
Sí, admite aplicaciones de red Ethernet 10/100/1000 Base-T.
Utiliza una carcasa blindada de latón con revestimiento de estaño para mejorar la resistencia a los EMI.
No, esta versión está diseñada sin LED.
Es ampliamente utilizado como un reemplazo mecánico y eléctrico compatible.
¿Busca un proveedor confiable LPJE501DNL RJ45 Jack Modular sin Magnetismo Integrado para su proyecto de PCB Ethernet?
Proporcionamos:
Póngase en contactoAhora para obtener la última cotización LPJE501DNL, hoja de datos y disponibilidad de muestras.
