Detalles del producto
Lugar de origen: Porcelana
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: LPJG4926-7HENL
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000
Precio: Negociable
Detalles de empaquetado: 50pcs/tray, 1200pcs/carton
Tiempo de entrega: en Stock Ship Hoy
Condiciones de pago: TT, NET30/60/90 días
Capacidad de la fuente: 4600K.PCS/mes
Número de pieza: |
LPJG4926-7HENL |
Tipo de conector: |
Conector POE+ RJ45 |
Blindaje: |
Protegido |
Número de puertos: |
1x1 |
Pestillo: |
Abajo |
Velocidad de datos: |
1000BASE-T |
PoE: |
PoE+ |
Opción LED: |
Con |
Las pestañas de EMl: |
sin |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
-40°C a +85°C |
Número de pieza: |
LPJG4926-7HENL |
Tipo de conector: |
Conector POE+ RJ45 |
Blindaje: |
Protegido |
Número de puertos: |
1x1 |
Pestillo: |
Abajo |
Velocidad de datos: |
1000BASE-T |
PoE: |
PoE+ |
Opción LED: |
Con |
Las pestañas de EMl: |
sin |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
-40°C a +85°C |

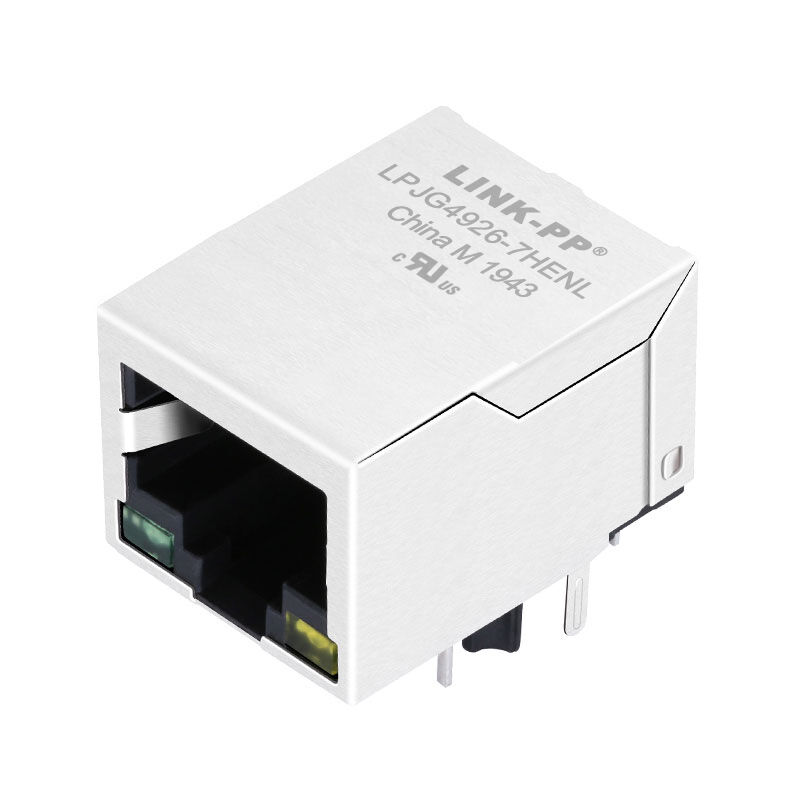

1×1 1000Base-T RJ45 MagJack con magnetismo integrado, soporte PoE + (802.3at), LEDs de enlace / actividad y blindaje EMI completo.
El LINK-PPSe trata de un sistema de control de las emisiones de gases de escape.es un robusto Magjack RJ45 de un solo puerto (1×1) que integra el transformador magnético dentro del conector.Construido según especificaciones industriales, está certificado por UL y cumple las normas RoHS/REACH, y funciona a más de 40 °C a +85 °C. Con LEDs de enlace/actividad verde/amarillo incorporados y blindaje completo de metal,Este MagJack proporciona datos y potencia estables de alta velocidad (hasta 57 V), 720 mA por puerto) a través de un solo cable, por lo que es ideal para switches, routers, PC industriales, medidores inteligentes y otras aplicaciones de redes o PoE.
Los magnéticos integrados del LPJG4926-7HENL ̇ (transformadores y estrangulamientos) mejoran la integridad de la señal y suprimen las interferencias electromagnéticas (EMI).Incorporar los imanes dentro del conector elimina la necesidad de componentes separadosEste diseño produce bajas pérdidas de inserción y alto rechazo de modo común, asegurando señales claras de Gigabit Ethernet incluso en entornos ruidosos.
| Características | Especificación |
|---|---|
| Número de la parte | Los datos de los datos de los Estados miembros de la Unión Europea que se utilicen para la evaluación de las emisiones de gases de efecto invernadero y de los gases de efecto invernadero deben estar disponibles en el sitio web de la Comisión. |
| Puertos | 1 × 1 (sólo) RJ45, 10P8C |
| Tasa de datos | Se trata de un sistema de transmisión de datos basado en datos. |
| Magnetismo integrado | Sí (transformador Ethernet con relación de giro 1CT a 1CT) |
| Apoyo al PoE | PoE+ (IEEE 802.3at) ️ hasta 57 V @ 720 mA por puerto |
| Indicadores LED | Izquierda: Verde (enlace), derecha: Amarillo (actividad) |
| Protección | Conector totalmente blindado (sin pestañas EMI externas) |
| El montaje | Orientación del agujero a través (THT) y del bloqueo del PCB |
| Dirección del cierre | Bajo (orientación recta en ángulo) |
| Materiales para la vivienda | PBT termoplástico + 30%GF, UL94V-0 |
| Material de contacto | Área de apareamiento de bronce de fósforo, recubierta de oro |
| Temperatura de funcionamiento | ¥40 °C a +85 °C (rango industrial) |
| Conformidad/certificaciones | Se aplicará el método de clasificación de los productos en el anexo I. |
| Punto de trabajo | Especificación |
|---|---|
| Proporción de giro | Se aplicará el método siguiente: |
| OCL | Se aplicará el método de ensayo de los valores de las emisiones de gases de efecto invernadero. |
| OCL | Se aplicarán las siguientes medidas: |
| Pérdida de inserción | -1,0 dB máximo @ 1 ‰ 100MHz |
| Pérdida de inserción | -1,2 dB máximo @ 100125MHz |
| Pérdida de retorno | -16 dB min @ 1 ¢40MHz |
| Pérdida de retorno | -12 dB min @ 4060MHz |
| Pérdida de retorno | -10 dB min @ 6080MHz |
| Pérdida de retorno | -8 dB min @ 80 ‰ 100 MHz |
| Habla en cruz | -30 dB min @ 1 ‰ 100MHz |
| Rechazo del modo común a común | -30 dB min @ 1 ‰ 100MHz |
| Clasificación de corriente continua / tensión en los pines PSE | Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método de ensayo. |
| Aislamiento PHY de lado a lado | El valor de las emisiones de CO2 es el siguiente: |
| Temperatura de funcionamiento | -40 °C a +85 °C |
Al combinar velocidad de Gigabit, potencia PoE + y magnetismo en un módulo, el LPJG4926HENL proporciona una solución RJ45 llave en mano que mejora la calidad de la señal y simplifica los diseños de Ethernet.Su construcción de grado industrial con LEDs y soporte de alta temperatura ofrece un rendimiento confiable para aplicaciones de red de alta velocidad y de alimentación por Ethernet.
El LPJG4926-7HENL está construido con materiales duraderos y detalles de producción que admiten un uso confiable en hardware Ethernet:
ElConector LPJG4926-7HENL RJ45 con magnetismo integradoes una opción confiable para los ingenieros y fabricantes que necesitan un compacto, blindado y de alto rendimiento1000Base-T PoE + MagJackCon un alto rendimiento eléctrico, una construcción duradera y un amplio soporte de aplicaciones, es muy adecuado para los diseños de productos Ethernet modernos.
Un conector RJ45 con magnetismo integrado combina el conector Ethernet y los componentes magnéticos en una sola parte.y mejorar la eficiencia del montaje.
El LPJ4013EDNL está diseñado paraPoE+y soportesLas demás:las exigencias.
Se utiliza en equipos Ethernet 1000Base-T que requieren un conector RJ45 con magnéticos integrados, especialmente en aplicaciones PoE +.
Sí, el LPJ4013EDNL es un1000Base-TConector RJ45 con magnetismo integrado.
Sí, es unprotegidoDiseño MagJack RJ45.
Se utilizael agujero a través (THT)montaje y soportessoldadora de ondasel conjunto.
