Detalles del producto
Lugar de origen: Porcelana
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: XRJD-S-21-8-8-5
Pago y términos de envío
Cantidad de orden mínima: El valor de las pérdidas de crédito se calcula a partir de la suma de las pérdidas de crédito.
Precio: $2.2-$8
Detalles de empaquetado: Bandeja
Tiempo de entrega: En el barco de existencias dentro de los 3 días
Condiciones de pago: TT, NET30/60/90 días
Capacidad de la fuente: 180K/mes
Número de pieza: |
LPJE106-3AWNL |
Tipo de producto: |
Conector PCB de dos pisos |
Número de puertos: |
2x1 |
Pestillo: |
Hacia arriba y hacia abajo |
Número de posiciones/contactos: |
8p8c |
Tipo de montaje: |
Tht |
Opción LED: |
Con |
Las pestañas de EMl: |
Con |
Escudo de metal: |
Protegido |
Orientación: |
De ángulo recto (entrada lateral) |
Número de pieza: |
LPJE106-3AWNL |
Tipo de producto: |
Conector PCB de dos pisos |
Número de puertos: |
2x1 |
Pestillo: |
Hacia arriba y hacia abajo |
Número de posiciones/contactos: |
8p8c |
Tipo de montaje: |
Tht |
Opción LED: |
Con |
Las pestañas de EMl: |
Con |
Escudo de metal: |
Protegido |
Orientación: |
De ángulo recto (entrada lateral) |

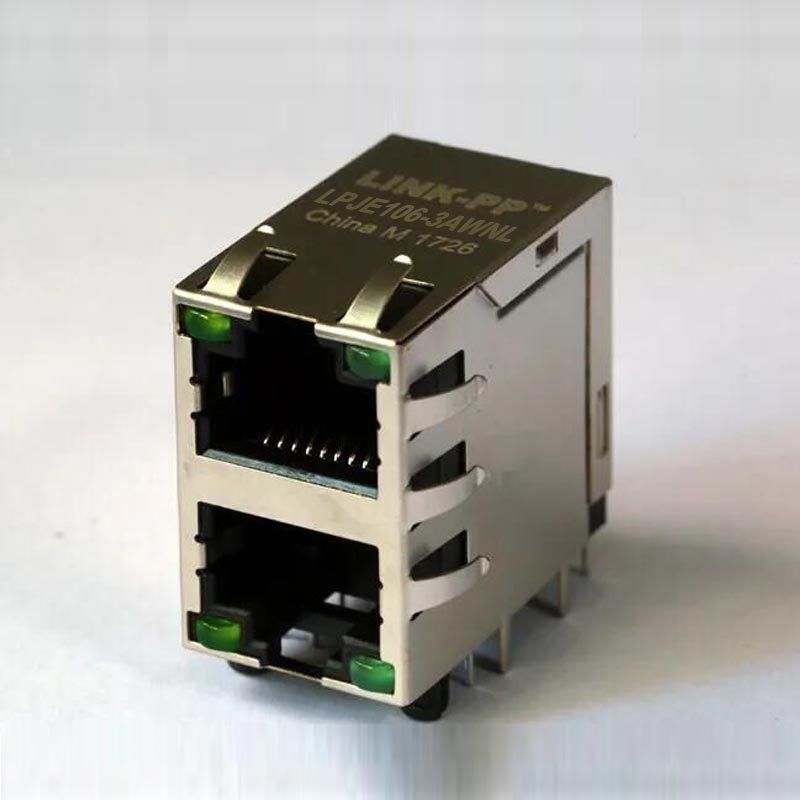

LPJE106-3AWNL conector de PCB de doble cubierta con diseño blindado 2x1, contactos 8P8C, LEDs verdes, dedo EMI y revestimiento de oro de 6 u ". Ideal para aplicaciones Ethernet de alta densidad.
ElLPJE106-3AWNL doble cubierta de la banda de PCBes uncon conector modular 2x1 con proteccióndiseñado para aplicaciones de hardware de red compacto y de alta densidad y conectividad Ethernet.Los contactos 8P8C,LEDs de color verde/verde,Apoyo del dedo del EMI, yRevestimiento en oro de 6 u", esta pieza está diseñada para una conexión de señal estable, durabilidad mecánica y un rendimiento fiable a largo plazo.
Si usted está diseñando switches, routers, dispositivos de comunicación industrial, u otro equipo de red, elNo obstante, los Estados miembros deben tener en cuenta las disposiciones del presente Reglamento.ofrece una solución práctica de conexión de PCB con un alto rendimiento eléctrico y una estructura blindada robusta.
El apiladoDiseño de puerto 2x1ayuda a ahorrar espacio en las placas, al tiempo que admite la colocación densa de los conectores, lo que lo hace adecuado para diseños de PCB con espacio limitado.
| Parámetro | Especificación |
|---|---|
| Nivel de tensión | 125 V CA |
| Calificación actual | 1.5A |
| Resistencia de contacto | 30 mΩ máximo |
| Resistencia al aislamiento | 500 MΩ min @ 500V de corriente continua |
| Resistencia dieléctrica | 1000 V CA, 50 Hz o 60 Hz, 1 minuto |
| Parámetro | Especificación |
|---|---|
| Inserción de material | Se aplicará el método de evaluación de la calidad. |
| Material de contacto | ¥0.46mm C51000 (QSn4-0.3) bronce de fósforo, recubierto de oro sobre níquel |
| Terminado el contacto | Flash de oro |
| Material del escudo | 0.20mm H65Y de latón, recubierto de níquel |
| Fuerza de apareamiento/despareamiento | 2.2 kg.f máximo |
| Fuerza de retención | 30,0 kg.f min entre el gancho y el tapón |
| Vida útil | 750 ciclos por minuto |
El uso deSe aplicará el método de evaluación de la calidad.material y unaProtector de latón niqueladomejora la seguridad y la durabilidad, mientras que los contactos dorados admiten un contacto eléctrico constante durante el uso repetido.
| Parámetro | Especificación |
|---|---|
| Temperatura de almacenamiento | -40 °C a +85 °C |
| Temperatura de funcionamiento | -40 °C a +85 °C |
| Temperatura de punta de soldadura de onda | 250 °C durante 5 segundos |
| Certificación UL | Número de expediente E484635 |
Si usted está buscando unSe trata de un sistema de conexión de circuito impreso de doble cubierta., esto protegido2x1 conector de PCB apiladoproporciona una combinación fiable deConectividad 8P8C,LEDs de color verde/verde,Protección de dedos EMI, yRevestimiento en oro de 6 u"Es una opción práctica para diseños Ethernet de alta densidad que requieren durabilidad, blindaje y rendimiento eléctrico estable.
ElNo obstante, los Estados miembros deben tener en cuenta las disposiciones del presente Reglamento.es unconector para PCB de doble cubiertacon unadiseño 2x1 blindado, destinado a aplicaciones de circuitos impresos de red y Ethernet.
2x1se refiere a una configuración de puertos apilados con dos posiciones de conectores dispuestas en un diseño compacto, lo que ayuda a ahorrar espacio en PCB.
Sí, elNo obstante, los Estados miembros deben tener en cuenta las disposiciones del presente Reglamento.es unconector de PCB blindadoy también incluye unDedo del EMI.
Se utiliza unArreglo de contacto 8P8C, que se asocia comúnmente con los conectores modulares Ethernet.
La función de contactosRevestimiento en oro de 6 u"para una mejor conductividad y fiabilidad de contacto.
