747540101 Jaula SFP+ de Puerto Único con Bisel de Dedo con Resorte y Junta

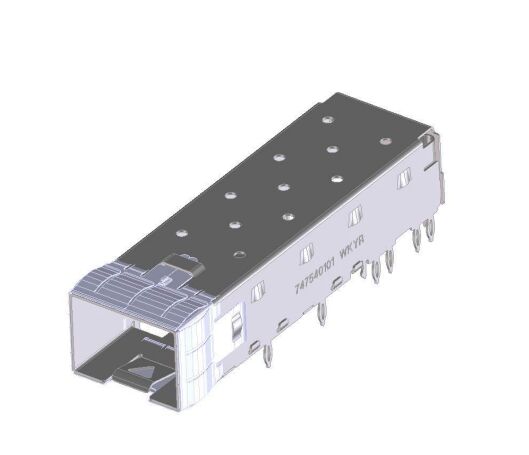

747540101 Ensamblaje de Jaula SFP+ Resumen

El 747540101 Ensamblaje de Jaula SFP+ es un jaula SFP+ de puerto único diseñada para aplicaciones de módulos ópticos de alta velocidad donde se requieren retención mecánica confiable, supresión de EMI y montaje estable en PCB. Como parte del Sistema de Conectores SFP y SFP+, este ensamblaje de jaula admite diseños modernos de hardware de red que exigen un acoplamiento seguro del módulo y un rendimiento térmico eficiente.

Construido con protección de junta de bisel con dedos de resorte, pines de ajuste a presión de 3.05 mm y un pestillo de bloqueo con resorte de expulsión, el 747540101 ofrece una retención de módulo confiable y una fácil extracción durante el servicio o mantenimiento. Su diseño permite que el ensamblaje de la jaula del conector se inserte en un bisel después de estar asentado en la PCB, lo que lo hace adecuado para equipos de red compactos y orientados al rendimiento.

Características Clave de la Jaula SFP+ de Ajuste a Presión 747540101

• Ensamblaje de jaula SFP+ de puerto único
• Junta de bisel con dedos de resorte para una mejor supresión de EMI
• pines de ajuste a presión de 3.05 mm para fijación a PCB
• Pestillo de bloqueo ayuda a mantener el módulo de forma segura en su lugar
• Resorte de expulsión asiste en la extracción del módulo
• Orificios de ventilación térmica admiten el flujo de aire y la gestión del calor
• Diseñado para inserción en un bisel después del asiento en la PCB
• Parte del Sistema de Conectores SFP y SFP+

Especificaciones de la Jaula SFP Molex 747540101

Clasificaciones eléctricas

El 747540101 Ensamblaje de Jaula SFP+ está clasificado para las siguientes condiciones eléctricas:

• Voltaje: 120 voltios AC
• Corriente: 0.5 amperios máximo

Estas clasificaciones admiten el uso en diseños de hardware host compatibles que requieren un rendimiento confiable de la jaula del conector.

Rendimiento ambiental

El 747540101 está diseñado para operar en un amplio rango de temperatura, lo que lo hace adecuado para sistemas de redes y comunicaciones utilizados en entornos exigentes.

• Temperatura de operación: -40°C a +85°C
• Temperatura fuera de operación: -55°C a +105°C

Este amplio rango de temperatura ayuda a respaldar la confiabilidad del sistema tanto en operación activa como en condiciones de almacenamiento o transporte.

Hoja de datos de la Jaula SFP+ 747540101

Dimensiones de orificio recomendadas

Diseño de placa de circuito impreso recomendado para la jaula SFP+ 747540101

Ventajas de diseño del ensamblaje de jaula SFP+ 747540101

El 747540101 Ensamblaje de Jaula SFP+ es una carcasa mecánica utilizada para soportar módulos transceptores SFP+ (Small Form Factor Pluggable Plus) en una PCB host. Proporciona una interfaz estable entre el módulo óptico y la carcasa del equipo, al tiempo que ayuda a reducir la interferencia electromagnética y mejorar el rendimiento térmico.

Este tipo de jaula se usa comúnmente en dispositivos de red que requieren alta densidad de puertos y conectividad óptica confiable. El diseño de puerto único lo convierte en una opción práctica para sistemas compactos o arquitecturas de equipos que utilizan ubicaciones de transceptores individuales.

1. Supresión de EMI y Diseño Térmico

El Jaula SFP+ 747540101 está diseñada para admitir tanto el control de EMI como la disipación de calor. Su junta de bisel con dedos de resorte y las características de conexión a tierra conductora ayudan a minimizar el ruido electromagnético no deseado, lo cual es crítico en entornos de redes de alta velocidad.

Además, la jaula incluye orificios de ventilación térmica para admitir el flujo de aire a través del área del módulo. Esto ayuda a mejorar la gestión térmica y contribuye a un rendimiento estable a largo plazo en aplicaciones exigentes.

2. Retención Segura del Módulo y Fácil Extracción

Este ensamblaje de jaula SFP+ utiliza un pestillo de bloqueo para mantener el módulo óptico firmemente asentado durante la operación. Al mismo tiempo, el resorte de expulsión ayuda a liberar el módulo cuando necesita ser extraído, haciendo el servicio más rápido y conveniente.

Esta combinación de soporte de retención y extracción es especialmente útil en sistemas donde se espera el reemplazo del módulo durante el mantenimiento, las actualizaciones o el servicio de campo.

Aplicaciones Típicas de la Jaula SFP+ con Pines de Ajuste a Presión

El 747540101 Ensamblaje de Jaula SFP+ se usa comúnmente en:

• Conmutadores de red
• Enrutadores
• Servidores
• Sistemas de almacenamiento
• Equipos de telecomunicaciones
• Hardware de centro de datos
• Plataformas de comunicación de alta velocidad

Cualquier diseño que requiera una jaula SFP+ de puerto único, supresión de EMI y montaje en PCB de ajuste a presión puede beneficiarse de este ensamblaje.

Preguntas Frecuentes

El 747540101 Ensamblaje de Jaula SFP+ es una jaula SFP+ de puerto único confiable construida para retención segura del módulo, supresión de EMI y soporte térmico. Con pines de ajuste a presión de 3.05 mm, un pestillo de bloqueo y un resorte de expulsión, está bien adaptada para equipos de redes y comunicaciones de alta velocidad que requieren un rendimiento mecánico y eléctrico estable.

1. ¿Qué es el 747540101?

El 747540101 es un ensamblaje de jaula SFP+ de puerto único diseñado para su uso en el Sistema de Conectores SFP y SFP+.

2. ¿El 747540101 admite la supresión de EMI?

Sí. Incluye una junta de bisel con dedos de resorte y características de diseño conductoras para ayudar con la supresión de EMI.

3. ¿Cómo se monta la jaula en la PCB?

La jaula se conecta a la PCB host utilizando pines de ajuste a presión de 3.05 mm.

4. ¿Qué ayuda a extraer el módulo SFP+?

El ensamblaje incluye un resorte de expulsión para ayudar en la extracción del módulo.

5. ¿Cuál es el rango de temperatura de operación?

El rango de temperatura de operación es -40°C a +85°C.
