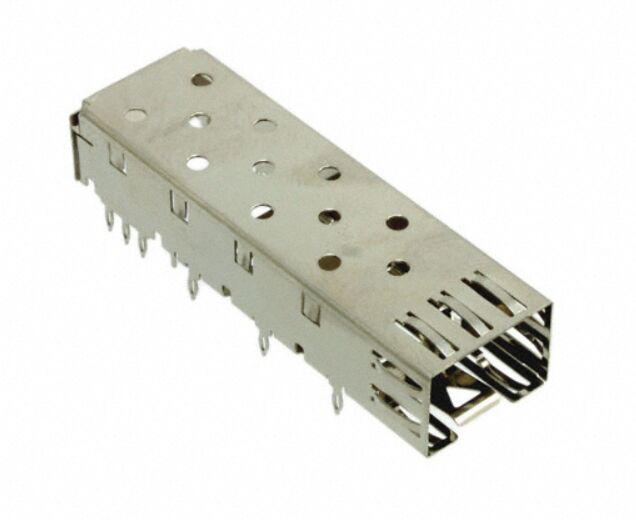

747370005 Jaula SFP con blindaje EMI y colas Press-Fit de 3.05mm


Descubra la jaula SFP de una pieza 747370005 con blindaje EMI, pines EMI planos, colas de ajuste a presión de 3,05 mm y diseño de tapa cerrada para aplicaciones de 10 Gbps.


¿Por qué elegir la jaula SFP de una pieza 747370005?

La 747370005 es una jaula SFP de una pieza utilizada en aplicaciones de módulo a placa donde un módulo transceptor debe montarse de forma segura manteniendo el rendimiento del blindaje. Su construcción metálica de aleación de cobre proporciona resistencia estructural y gestión de EMI, mientras que la interfaz de terminación de pines conformes de orificio pasante admite una integración robusta de la placa.

Esta jaula es especialmente relevante para:

• Módulos transceptores SFP+
• Equipos de red de alta velocidad
• Sistemas de telecomunicaciones y datacom
• Conmutadores, enrutadores y otro hardware de comunicación a nivel de placa

Ventajas clave

• El diseño de blindaje EMI ayuda a soportar un funcionamiento más limpio a alta velocidad
• Los pines EMI planos contribuyen a una conexión a tierra y un rendimiento de contacto efectivos
• Las colas de ajuste a presión de 3,05 mm simplifican la fijación a la placa sin soldadura tradicional
• La solución térmica de tapa cerrada admite una estructura mecánica compacta
• La orientación horizontal se adapta a diseños de placa que necesitan una colocación de módulo de bajo perfil
• El soporte de velocidad de datos de 10,0 Gbps lo hace adecuado para interfaces modernas de alta velocidad

Especificaciones técnicas – Jaula SFP 747370005 de 10 Gbps

Hoja de datos 747370005

Beneficios de diseño del conjunto de jaula SFP

Al seleccionar un conjunto de jaula SFP, los equipos de diseño suelen evaluar el ajuste mecánico, el comportamiento EMI y el flujo de trabajo de ensamblaje. La 747370005 aborda bien estas prioridades:

• Gestión EMI mejorada para circuitos sensibles de alta velocidad
• Terminación de ajuste a presión para procesos de ensamblaje de placas más limpios
• Retención mecánica estable con un diseño de jaula de un solo puerto
• Compatibilidad con diseños horizontales donde la profundidad de la placa es limitada
• Material y cumplimiento para el desarrollo de productos globales

Esto convierte a la pieza en un candidato sólido para fabricantes de equipos originales (OEM), proveedores de servicios de fabricación electrónica (EMS) y equipos de adquisición que buscan una jaula EMI SFP confiable para uso en producción.

Preguntas frecuentes sobre la jaula SFP de una pieza 747370005

La jaula SFP de una pieza 747370005 es un conjunto de jaula blindado contra EMI bien diseñado para ingenieros que necesitan una solución confiable de módulo a placa de 10 Gbps con pines EMI planos, colas de ajuste a presión de 3,05 mm y una estructura horizontal de tapa cerrada. Su combinación de estabilidad mecánica, soporte de blindaje y construcción compatible con el cumplimiento la convierte en una opción sólida para equipos modernos de redes y comunicaciones.

Para los equipos que buscan soluciones de conectores y jaulas de alta velocidad, esta pieza es una opción práctica cuando el rendimiento, el control EMI y la integración de la placa son importantes.


1. ¿Para qué se utiliza la jaula SFP de una pieza 747370005?

Se utiliza en aplicaciones de módulo a placa para alojar y proteger módulos transceptores SFP, al tiempo que admite la transmisión de señales de alta velocidad.

2. ¿La 747370005 admite velocidades de datos de alta velocidad?

Sí. La pieza está clasificada para aplicaciones de 10,0 Gbps.

3. ¿Qué tipo de montaje utiliza esta jaula?

Utiliza colas de ajuste a presión de 3,05 mm con una interfaz de terminación de pines conformes de orificio pasante.

4. ¿Esta jaula incluye características de protección EMI?

Sí. Incluye blindaje EMI y pines EMI planos para admitir una conexión a tierra y un rendimiento de blindaje mejorados.

5. ¿Es la 747370005 adecuada para diseños de placas compactos?

Sí. Su orientación horizontal, configuración de puerto 1x1 y diseño de tapa cerrada la hacen adecuada para diseños compactos.
