Detalles del producto
Lugar de origen: Cantón, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: H5401NL
Pago y términos de envío
Cantidad de orden mínima: 100 piezas
Precio: $9.92
Detalles de empaquetado: Cintas y bobinas
Tiempo de entrega: Navíos en 3 días
Condiciones de pago: TT, NET30/60/90 días
Capacidad de la fuente: 5kk/mes
No. de canales/puertos: |
Cuadrado |
Velocidad de datos: |
1000BASE-T |
voltaje de aislamiento: |
1500 VAC |
Relación de giros: |
1CT: 1CT |
GRADO DEL POE: |
30 vatios |
Estilo de montaje: |
Array de cuadrícula de golpes BGA |
No. de canales/puertos: |
Cuadrado |
Velocidad de datos: |
1000BASE-T |
voltaje de aislamiento: |
1500 VAC |
Relación de giros: |
1CT: 1CT |
GRADO DEL POE: |
30 vatios |
Estilo de montaje: |
Array de cuadrícula de golpes BGA |

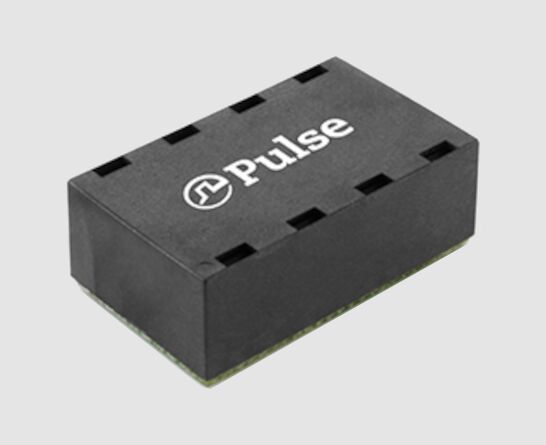

Pulse El HX5401NL es un transformador LAN PoE de cuatro puertos diseñado para aplicaciones de Ethernet 1000BASE-T que requieren un acoplamiento de señal estable, alto aislamiento e integración compacta en la placa. Con una Relación de vueltas 1CT:1CT, tensión de aislamiento de 1500 VCA y soporte PoE 4P hasta 30 W, el HX5401NL está diseñado para ingenieros que diseñan equipos de red gigabit fiables, dispositivos habilitados para PoE e interfaces Ethernet de alta densidad.
Para compradores que buscan la hoja de datos, referencia esquemática, detalles del paquete o especificaciones eléctricas del HX5401NL, esta página proporciona un resumen de ingeniería claro para ayudarle a evaluar la compatibilidad y el ajuste del diseño rápidamente.
El HX5401NL es adecuado para hardware de red compacto donde la integridad de la señal, la fiabilidad térmica y la compatibilidad PoE son importantes.
| Parámetro | Especificación |
|---|---|
| Producto | Pulse HX5401NL |
| Tipo de producto | Transformador LAN PoE |
| Velocidad de datos | Ethernet 1000BASE-T |
| N.º de canales/puertos | Cuatro |
| Relación de vueltas | 1CT:1CT |
| Tensión de aislamiento | 1500 VCA |
| Estilo de montaje | BGA Bump Grid Array |
| Rango de temperatura | -40°C a +85°C |
| RoHS | Sí / Cumple con RoHS-6 |
| Potencia nominal PoE 4P | 30W máx. |
El HX5401NL está diseñado para rendimiento Ethernet gigabit con las características eléctricas requeridas por las interfaces LAN modernas. Según los parámetros proporcionados, la pieza ofrece:
Estos valores son importantes porque los transformadores LAN PoE deben hacer más que transmitir datos. Deben mantener la calidad de la señal mientras gestionan la entrega de energía y el rendimiento EMI en una interfaz Ethernet compacta.
1–100 MHz: 1,5 dB máx.
La baja pérdida de inserción ayuda a preservar la calidad de la señal en diseños 1000BASE-T. Esto es especialmente importante en sistemas Ethernet donde el margen es limitado y la estabilidad del enlace depende de una transmisión limpia a través de la etapa de magnetismo.
La pérdida de retorno indica qué tan bien el transformador mantiene la adaptación de impedancia en la banda de operación. Una mejor pérdida de retorno apoya la fiabilidad del enlace y reduce las reflexiones que pueden degradar el rendimiento de Ethernet.
El rechazo de modo común es crítico en el magnetismo Ethernet porque ayuda a suprimir el ruido que puede afectar la integridad de la señal, especialmente en entornos de red industriales ruidosos o de alta densidad.
La baja diafonía es importante en diseños de cuatro puertos porque múltiples canales se colocan muy juntos en la PCB. El HX5401NL está destinado a diseños que necesitan un rendimiento estable en todos los puertos.
El HX5401NL utiliza un estilo de montaje BGA bump grid array, que es valioso para diseños de PCB compactos y procesos de ensamblaje automatizados. Para los ingenieros, esto significa:
Este enfoque de empaquetado a menudo se prefiere donde el espacio de diseño es limitado y el producto debe mantener un rendimiento eléctrico fiable.
Antes de finalizar el HX5401NL en su lista de materiales (BOM), confirme lo siguiente:
Estas comprobaciones ayudan a reducir el riesgo de rediseño y a mejorar el éxito a la primera en el desarrollo de hardware Ethernet.
El HX5401NL es una opción sólida para diseños de transformadores LAN PoE 1000BASE-T que requieren integración de cuatro puertos, aislamiento de 1500 VCA, relación de vueltas 1CT:1CT y soporte PoE 4P de 30W máx. Su rendimiento eléctrico y su paquete BGA lo hacen muy adecuado para hardware Ethernet compacto y de alta fiabilidad donde la integridad de la señal y la entrega de energía deben funcionar juntas.
Para ingenieros que comparan opciones de magnetismo LAN PoE, el HX5401NL se evalúa mejor frente a los requisitos de su PHY, la huella de la PCB y el objetivo de potencia PoE para garantizar una implementación de diseño limpia y fiable.
El Pulse HX5401NL es un transformador LAN PoE de cuatro puertos diseñado para aplicaciones Ethernet 1000BASE-T. Proporciona aislamiento de señal, adaptación de impedancia y soporte PoE en un paquete BGA SMT.
El HX5401NL admite Ethernet 1000BASE-T. Está destinado a diseños de redes gigabit que requieren magnetismo LAN de alto rendimiento.
La relación de vueltas del HX5401NL es 1CT:1CT, que es una configuración estándar para aplicaciones de transformadores Ethernet.
El HX5401NL proporciona tensión de aislamiento de 1500 VCA, lo que ayuda a proteger la interfaz Ethernet del estrés eléctrico y las diferencias de potencial de tierra.
Sí. El HX5401NL admite PoE 4P hasta 30W máx., lo que lo hace adecuado para dispositivos de red habilitados para PoE.
El HX5401NL utiliza un estilo de montaje BGA bump grid array, que admite la integración SMT compacta.
El rango de temperatura de funcionamiento es -40°C a +85°C, lo que lo hace adecuado para entornos industriales y de redes.
