Detalles del producto
Lugar de origen: Porcelana
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,REACH,ISO
Número de modelo: B78476A8247A003
Pago y términos de envío
Cantidad de orden mínima: 500 piezas
Precio: $0.2-$0.37
Detalles de empaquetado: T&R, 500 uds./bobina
Tiempo de entrega: Navíos en 3 días
Condiciones de pago: LC, D/A, D/P, T/T, Western Union
Capacidad de la fuente: 4600K.PCS/mes
Tipo de transformador: |
Base-T del LAN 10/100 |
Número de pieza: |
B78476A8247A003 |
Número de puertos: |
Puerto único |
Inductancia: |
350µH |
voltaje de aislamiento: |
1500 VAC |
Tipo de montaje: |
Montaje en superficie |
Tipo de transformador: |
Base-T del LAN 10/100 |
Número de pieza: |
B78476A8247A003 |
Número de puertos: |
Puerto único |
Inductancia: |
350µH |
voltaje de aislamiento: |
1500 VAC |
Tipo de montaje: |
Montaje en superficie |

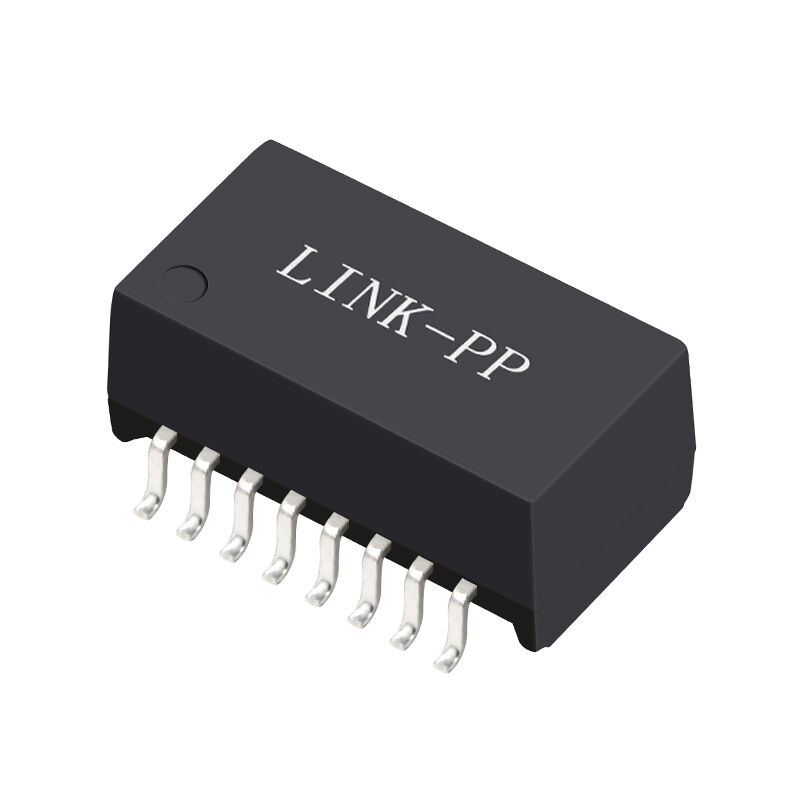

Módulo magnético LAN B78476A8247A003 para Ethernet 10/100Base-T. Transformador SMD de puerto único con inductancia de 350 µH, baja pérdida de inserción, aislamiento de 1500 VCA y rango de operación de -40 °C a +85 °C.
| Parámetro | Especificación |
|---|---|
| Número de parte | B78476A8247A003 |
| Tipo de producto | Módulo Magnético LAN |
| Estándar Ethernet | 10/100Base-T |
| Número de puertos | Puerto único |
| Tipo de encapsulado | Montaje en superficie (SMD) |
| Material del núcleo | Ferrita toroidal |
| Voltaje de aislamiento | 1500 VCA |
| Temperatura de operación | -40 °C a +85 °C |
| Peso | Aprox. 0.8 g |
| Cumplimiento | IEEE 802.3, RoHS |
| Parámetro | Condición de prueba | Especificación |
|---|---|---|
| Relación de espiras (Primario : Secundario) | — | 1:1 ±3% |
| Inductancia (OCL) | 100 kHz, 100 mV, 8 mA de polarización CC | ≥ 350 µH |
| Prueba de voltaje | 50 Hz, 1 min | 1500 VCA |
| Pérdida de inserción | 0.1 – 100 MHz | ≤ -1.0 dB |
| Pérdida de retorno | 1 – 30 MHz | ≥ 18 dB |
| Pérdida de retorno | 40 MHz | ≥ 16 dB |
| Pérdida de retorno | 50 MHz | ≥ 14 dB |
| Pérdida de retorno | 60 – 80 MHz | ≥ 12 dB |
| Diafonía | 30 MHz | ≥ -43 dB |
| Diafonía | 60 MHz | ≥ -37 dB |
| Diafonía | 100 MHz | ≥ -33 dB |
| Rechazo diferencial a común (DCMR) | 30 MHz | ≥ -43 dB |
| Rechazo diferencial a común (DCMR) | 60 MHz | ≥ -37 dB |
| Rechazo diferencial a común (DCMR) | 100 MHz | ≥ -33 dB |
| Parámetro | Especificación |
|---|---|
| Temperatura de operación | -40 °C a +85 °C |
| Temperatura de almacenamiento | -40 °C a +85 °C |
| Estándar de soldadura | IPC / JEDEC J-STD-020D |
| RoHS | Compatible |
El módulo magnético LAN B78476A8247A003 es un transformador Ethernet 10/100Base-T de puerto único diseñado para aplicaciones de interfaz LAN que requieren aislamiento de señal confiable y supresión de EMI.
Este módulo transformador LAN de montaje en superficie integra magnetismo de alto rendimiento optimizado para interfaces PHY Ethernet. Con 350 µH de inductancia mínima, baja pérdida de inserción y excelente supresión de diafonía, el módulo garantiza una transmisión de datos estable en redes Fast Ethernet.
Diseñado para equipos industriales y de redes, el B78476A8247A003 soporta un amplio rango de temperatura de operación de -40 °C a +85 °C, lo que lo hace adecuado para entornos exigentes como sistemas de automatización industrial, infraestructura de redes y dispositivos de comunicación integrados.
Un módulo magnético LAN proporciona aislamiento eléctrico, adaptación de impedancia y supresión de ruido entre el PHY Ethernet y el cable de red para garantizar una comunicación Ethernet confiable.
El módulo está diseñado para aplicaciones Ethernet 10Base-T y 100Base-TX que cumplen con el estándar IEEE 802.3.
El dispositivo proporciona un aislamiento de 1500 VCA, garantizando la seguridad eléctrica y la integridad de la señal en redes Ethernet.
El B78476A8247A003 soporta un rango de temperatura de operación industrial extendido de -40 °C a +85 °C.
