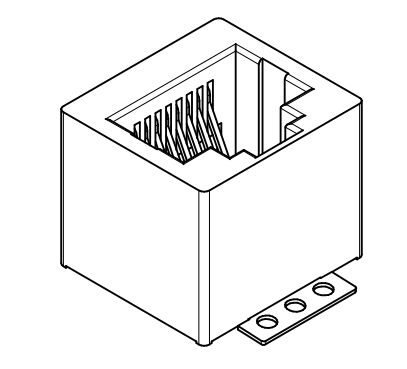

634108149621 8P8C RJ45 Vertical SMT WR-MJ Cat 3 Modular Jacks

8P8C Visión general del conector Ethernet SMT vertical

El634108149621 WR-MJ Cat 3 conector modulares unconector SMT RJ45 vertical 8P8C de un solo puertodiseñados para una conectividad Ethernet fiable en redes y sistemas electrónicos integrados.

Desarrollado porLa empresa Würth Elektronik, este conector modular pertenece a laSerie WR-MJy soportesAplicaciones Ethernet de la categoría 3manteniendo la compatibilidad con categorías de red superiores en determinadas condiciones.

Con elembalaje de cinta y bobina,el refuerzo de las pestañas de soldadura, ycon una capacidad de recarga superior a 10 kW,, el conector está optimizado paraensamblaje SMT automatizado y rendimiento eléctrico estable a largo plazo.

Se utiliza ampliamente endispositivos de red, equipos de IoT e infraestructura de edificios inteligentesque requieren interfaces Ethernet compactas y fiables.

Las especificaciones del conector RJ45 vertical 634108149621

1Especificaciones técnicas

2Especificaciones eléctricas

El634108149621 Cat 3 RJ45 conector modularestá diseñado para proporcionar un rendimiento eléctrico estable para Ethernet e interfaces de comunicación.

Las características eléctricas principales incluyen:

• 1.5 Capacidad de corriente nominal, garantizando una transmisión fiable de la señal y la potencia.
• Voltado de trabajo de 120 V CA, adecuado para equipos de red estándar.
• Capacidad de resistencia dieléctrica de 1000 V CA, proporcionando una fuerte protección aislante.
• Baja resistencia de contacto (≤ 20 mΩ)para mantener la integridad de la señal.
• Alta resistencia al aislamiento (≥ 500 MΩ)para un mejor aislamiento eléctrico.

3. Propiedades del material

634108149621 Hoja de datos

Ventajas del diseño

1. Optimizado para el montaje automático SMT

Elembalaje de cinta y bobinaPermite el montaje de pick-and-place de alta velocidad, mejorando la eficiencia de fabricación en la producción de electrónica de gran volumen.

2. Retención de PCB confiable

El Consejo Europeola ficha de soldaduramejora la estabilidad mecánica, garantizando una fijación segura en el PCB durante el funcionamiento y la inserción repetida del cable.

3Plataforma flexible de la serie WR-MJ

ElFamilia de conectores modulares WR-MJofrece múltiples opciones de configuración, incluyendo:

• Las versiones blindadas o no blindadas
• Muelles EMI integrados
• Indicadores LED opcionales
• Orientaciones de montaje vertical u horizontal

Esta flexibilidad permite a los ingenieros adaptar el conector a una amplia gama de diseños de dispositivos de red.

Características clave del conector 634108149621 RJ45

1. Se aplicarán las siguientes medidas:
2. Diseño de montaje vertical en la superficie (SMT)
3. Configuración de puerto único (1 × 1)
4. Tab de soldadura para una mejor retención de PCB
5. Casas de plástico sin blindaje
6. Envases de cinta y bobina para recogida y colocación automática
7. Insulador UL94-V0 compatible con el reflujo
8. Certificado UL y cULus
9. Diseñado para aplicaciones Ethernet de categoría 3n y

- ¿ Qué?

Preguntas frecuentes sobre el conector modular 634108149621 Cat 3 RJ45

P1: ¿Qué tipo de conector RJ45 es 634108149621?

A: El634108149621es uncon una conexión de un solo puerto SMT RJ45 con una configuración 8P8C, diseñados para sistemas Ethernet de categoría 3 y aplicaciones de red compatibles.

P2: ¿Este conector RJ45 está blindado?

R: No. El634108149621 utiliza una carcasa de plástico sin blindaje, que es adecuado para muchas aplicaciones Ethernet estándar donde no se requiere blindaje EMI adicional.

P3: ¿Qué método de ensamblaje se utiliza para este conector?

A: El conector utilizatecnología de montaje en superficie (SMT)y se suministra enembalaje de cinta y bobina, permitiendo el montaje automatizado de pick-and-place en la producción de PCB de gran volumen.
