Detalles del producto
Lugar de origen: Porcelana
Nombre de la marca: LINK-PP
Certificación: UL,ISO,ROHS,REACH
Número de modelo: TM82440Anl
Pago y términos de envío
Cantidad de orden mínima: 800 piezas
Precio: $0.3-$0.82
Detalles de empaquetado: 800 piezas/carrete, 1CTN = 6 carretes = 4800 piezas
Tiempo de entrega: en Stock Ship Hoy
Condiciones de pago: TT, NET30/60/90 días
Capacidad de la fuente: 4200K-PCS/Month
Serie: |
Transformador LAN de grado industrial |
Número de pieza: |
TM82440Anl |
Velocidad: |
1G Base-T |
Número de puertos: |
Puerto único |
Estilo de montaje: |
SMD/SMT |
Longitud: |
15,1 (milímetros) |
ancho: |
10 (mm) |
Altura: |
4 (mm) |
Serie: |
Transformador LAN de grado industrial |
Número de pieza: |
TM82440Anl |
Velocidad: |
1G Base-T |
Número de puertos: |
Puerto único |
Estilo de montaje: |
SMD/SMT |
Longitud: |
15,1 (milímetros) |
ancho: |
10 (mm) |
Altura: |
4 (mm) |

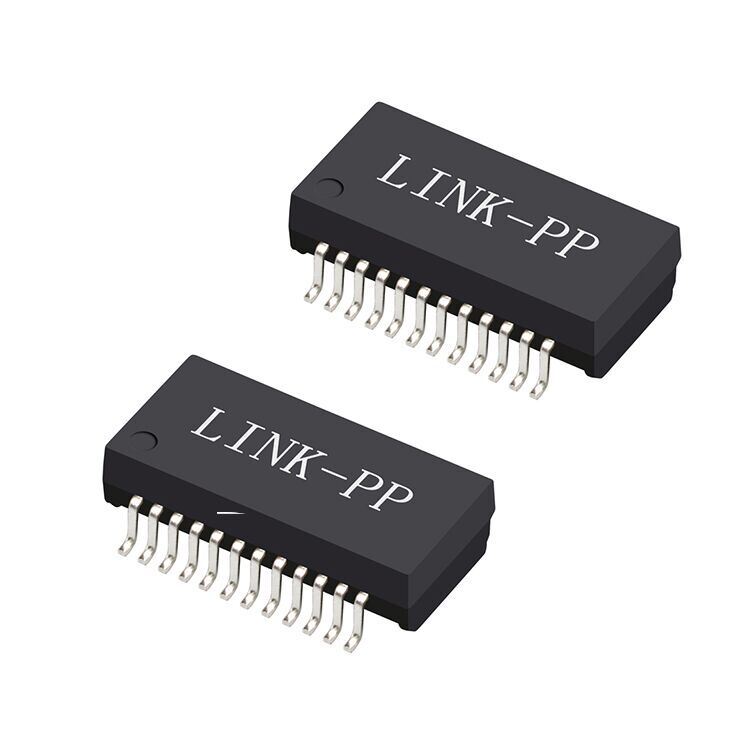

Transformador LAN TM82440ANL, módulo de magnetismo para Ethernet Gigabit 1GBase-T de un solo puerto. Paquete SMT de 24 pines con aislamiento de 1500Vrms, baja pérdida de inserción y rango de operación de −40°C a +85°C.
| Parámetro | Especificación |
|---|---|
| Número de Parte | TM82440ANL |
| Velocidad Ethernet | 1000Base-T |
| Número de Puertos | Puerto Único |
| Tipo de Paquete | SMT de 24 pines |
| Tipo de Montaje | Montaje en Superficie |
| Voltaje de Aislamiento | 1500Vrms |
| Temperatura de Operación | −40°C a +85°C |
| Cumplimiento RoHS | Sí |
El Transformador LAN TM82440ANL es un módulo transformador Ethernet 1GBase-T de un solo puerto diseñado para interfaces PHY Ethernet Gigabit. Este módulo de magnetismo LAN de montaje en superficie de 24 pines proporciona aislamiento de señal confiable, excelente supresión de EMI y rendimiento eléctrico estable para redes Ethernet de alta velocidad.
Con un footprint estándar de la industria, el TM82440ANL es compatible con muchos diseños de transformadores LAN Gigabit comunes, lo que permite una fácil integración en PCB y un diseño de interfaz Ethernet simplificado.
Diseñado para equipos industriales y de redes, el transformador opera en un amplio rango de temperatura de −40°C a +85°C, lo que lo hace adecuado para entornos exigentes como sistemas de automatización industrial e infraestructura de comunicaciones.
| Parámetro | Frecuencia / Condición | Especificación |
|---|---|---|
| OCL (Inductancia) | 100kHz, 0.1V, 8mA DC Bias | ≥ 350 µH |
| Relación de Vueltas (TX) | — | 1CT : 1CT ±5% |
| Relación de Vueltas (RX) | — | 1CT : 1CT ±5% |
| Inductancia de Fuga (LL) | — | ≤ 0.4 µH |
| Resistencia DC (DCR) | — | ≤ 1.2 Ω |
| Pérdida de Inserción | 1 – 100 MHz | ≤ −1 dB |
| Pérdida de Retorno | 1 – 40 MHz | ≥ 16 dB |
| Pérdida de Retorno | 40 – 100 MHz | ≥ 10 + 20 log(f/80) dB |
| Diafonía | 30 MHz | ≥ −45 dB |
| Diafonía | 60 MHz | ≥ −40 dB |
| Diafonía | 100 MHz | ≥ −35 dB |
| Rechazo Diferencial a Común (DCMR) | 30 MHz | ≥ −40 dB |
| Rechazo Diferencial a Común (DCMR) | 60 MHz | ≥ −35 dB |
| Rechazo Diferencial a Común (DCMR) | 100 MHz | ≥ −30 dB |
| Voltaje de Aislamiento (Hi-Pot) | — | 1500 Vrms |
1. Dibujos Eléctricos del TM82440ANL
2. Dibujos Mecánicos del TM82440ANL
3. Dibujo del TM82440ANL - Diseño de Pads
4. Dibujo del TM82440ANL - Perfil de Soldadura por Reflujo
El transformador LAN Gigabit TM82440ANL se utiliza ampliamente en equipos de redes Ethernet, incluyendo:
Su rango de temperatura industrial lo hace particularmente adecuado para equipos de redes industriales e infraestructura de comunicaciones.
1. ¿Para qué se utiliza un transformador LAN?
Un transformador LAN proporciona aislamiento eléctrico, adaptación de impedancia y supresión de ruido entre el PHY Ethernet y el cable de red, asegurando una transmisión de datos confiable en redes Ethernet.
2. ¿Qué velocidad Ethernet soporta el TM82440ANL?
El TM82440ANL está diseñado para aplicaciones Ethernet Gigabit 1GBase-T (1000Base-T).
3. ¿El TM82440ANL soporta entornos industriales?
Sí. Con un rango de temperatura de operación de −40°C a +85°C, es adecuado para equipos de redes industriales.
4. ¿Qué voltaje de aislamiento proporciona?
El transformador proporciona un aislamiento de 1500Vrms, cumpliendo con los requisitos de seguridad y integridad de señal de Ethernet.
