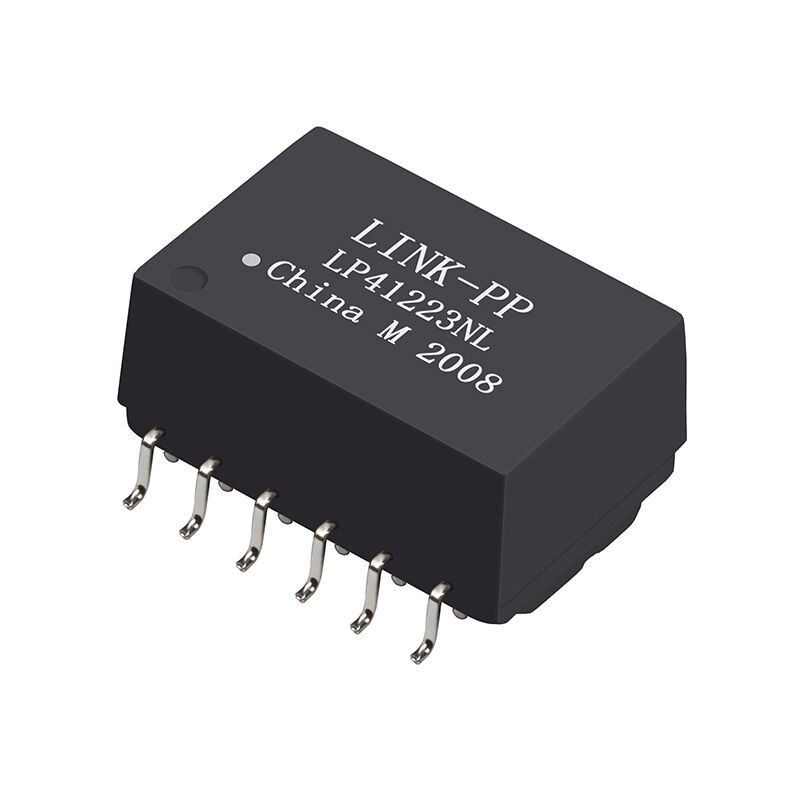

LP41223NL 10/100 BASE-T Módulo de transformador PoE++ con puerto único

ElSe aplicará el método de cálculo de las emisiones de gases de efecto invernadero.es un módulo de transformador magnético BASE-T de alto rendimiento con un solo puerto 10/100 diseñado específicamente para la próxima generaciónSe aplican los siguientes requisitos:Las aplicaciones.Diseñado para manejar las demandas de energía crecientes, este módulo soporta hasta1.1A capacidad de corriente continua, por lo que es ideal para dispositivos de red de alta potencia.

1. Características clave de PoE++ LAN Magnetics

1. PoE++ listo: Optimizado para mayores requerimientos de potencia con una capacidad de corriente continua de 1.1A por puerto.- ¿ Qué?
2. Cumplimiento de las normas: Cumple plenamente lasLas partidas de los componentes de las máquinas de ensayoespecificación para alta potencia Energía por Ethernet.
3. Certificado de seguridad: UL reconocido con número de expedienteSe trata de una sustancia de origen vegetal..
4. Un aislamiento sólido: aislamiento de alta tensión de 1500 Vrms (1 minuto) o 1800 Vrms (1 segundo).
5. Es respetuoso con el medio ambiente: libre de plomo y totalmenteRoHScumplimiento.
6. Tipo de producto:Transformador Ethernet LAN de alto rendimiento diseñado para mayores requisitos de suministro de energía PoE++.
7. Aplicación primaria:Específicamente diseñados paraLos componentes de las máquinas de ensayo y de los equipos de ensayo y de ensayo de los equipos de ensayo y de ensayo de los equipos de ensayo y de ensayo de los equipos de ensayo y de ensayo de los equipos de ensayo y de ensayo de los equipos de ensayo y de ensayo de los equipos de ensayo y de ensayo.Sistemas que requieren un manejo mejorado de la corriente continua hasta1.1A.

2.Especificaciones eléctricas @ 25°C

2.1 Relación de giros

El diseño equilibrado 1:1 garantiza una adecuada compatibilidad de la impedancia entre PHY y el lado del cable para los sistemas 10/100/1000Base-T.

2.2 Inductancia de circuito abierto (OCL)

Condición de ensayo:100 kHz, 0.1Vrms, 28mA de inclinación de la corriente continua

Mantenimiento de un rendimiento estable de baja frecuencia incluso en condiciones de sesgo de CC requeridas por el funcionamiento PoE ++.

2.3 Pérdida de inserción

La baja pérdida de inserción asegura una atenuación mínima de la señal y un margen de diagrama ocular mejorado.

2.4 Pérdida de retorno (mínimo)

2.5 Habla cruzada

Asegura una baja interferencia electromagnética y una señalización diferencial estable.

2.6 CMRR (proporción de rechazo del modo común)

Una fuerte supresión del ruido de modo común, crítica para los sistemas PoE++ de alta potencia.

2.7 Polaridad

Las pines1 y 12y4 y 9sonen fase.

2.8 Hi-Pot (de primaria a secundaria)

• 1500 Vrms, 1 minuto o
• 1800 Vrms, 1 segundo

Proporciona un aislamiento reforzado para la seguridad y la protección contra sobretensiones.

2.9 PoE++ Capacidad de corriente

Diseñados para un aumento de los requisitos de PoE++ con:1.1A capacidad de corriente continua

Apoya aplicaciones IEEE 802.3bt de alta potencia.

2.10 Temperatura de funcionamiento

0°C a +70°C:Es adecuado para entornos industriales comerciales y estándar.

3. LP41223NLDibujo del transformador LAN PoE++:

Nota técnica sobre la polaridad: Los pines 1 y 12 y los pines 4 y 9 están en fase para garantizar la integridad de la señal a través del transformador.

4Aplicaciones del transformador LAN Ethernet PoE++

ElNo obstante, no se puede excluir que el producto esté destinado a la exportación.es versátil y está diseñado para soportar una amplia gama de aplicaciones de red:

• Equipo de SOHO: Modems ADSL y enrutadores domésticos.
• Red empresarial: Diseños de LAN en placa madre (LOM).
• Infraestructuras: Hubs de red y switches PoE++ de alta potencia.
• Internet de las cosas industrial: Dispositivos que requieren suministro de energía de alta corriente junto con datos.
