Detalles del producto
Lugar de origen: Cantón, China
Nombre de la marca: LINK-PP
Certificación: RoHS compliant
Número de modelo: KMS-1102NL
Pago y términos de envío
Cantidad de orden mínima: 50 piezas
Precio: $0.06-$0.55
Detalles de empaquetado: 50pcs/tray, 1200pcs/carton
Tiempo de entrega: en Stock Ship Hoy
Condiciones de pago: LC, D/A, D/P, T/T, Western Union
Capacidad de la fuente: 4600K.PCS/mes
Número de pieza: |
KMS-1102NL |
Paquete: |
SMD-16P (12,7×7 mm) |
Velocidad de datos: |
10/100BASE-TX |
Relación de giros: |
Transmisión: 1CT:1CT, RX: 1CT:1CT |
Soldar: |
Reflujo de infrarrojos |
Cumplimiento: |
IEEE 802.3af/ANSI X3.263 |
Número de pieza: |
KMS-1102NL |
Paquete: |
SMD-16P (12,7×7 mm) |
Velocidad de datos: |
10/100BASE-TX |
Relación de giros: |
Transmisión: 1CT:1CT, RX: 1CT:1CT |
Soldar: |
Reflujo de infrarrojos |
Cumplimiento: |
IEEE 802.3af/ANSI X3.263 |

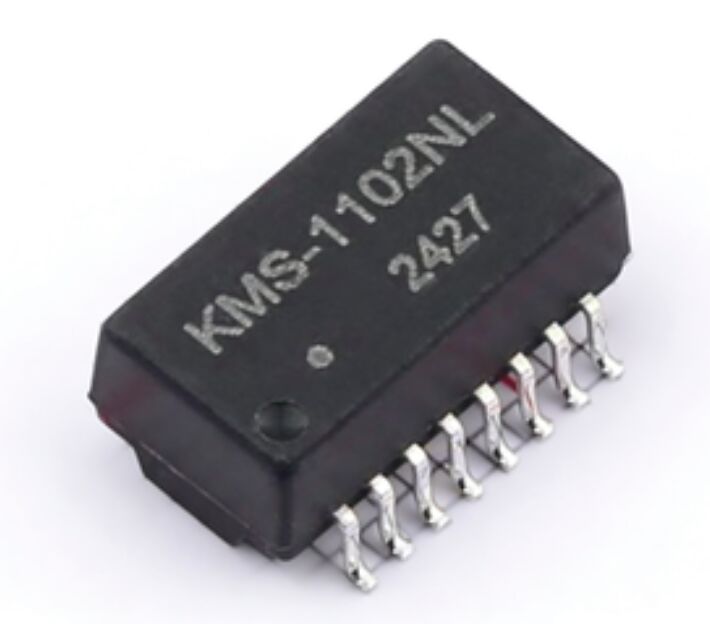

Transformador LAN KMS-1102NL 10/100 Base-T SMD-16P con relación de vueltas 1CT:1CT y 350uH OCL. Cumple con RoHS e ideal para módulos Ethernet y aplicaciones industriales.
El KMS-1102NL es un transformador LAN 10/100 Base-T de alto rendimiento, diseñado para una conectividad Ethernet fiable en aplicaciones industriales y empresariales. Con una relación de vueltas 1CT:1CT, OCL mínimo de 350uH y un paquete compacto SMD-16P (12,7 x 7 mm), este transformador garantiza una integridad de señal estable, baja pérdida de inserción y un excelente aislamiento de diafonía.
Ideal para: Módulos de interfaz Ethernet, dispositivos de red PoE y equipos de red industriales.
| Parámetro | Especificación |
|---|---|
| Paquete | SMD-16P, 12,7 x 7 mm |
| Número de pieza | KMS-1102NL |
| Relación de vueltas | TX: 1CT:1CT, RX: 1CT:1CT |
| OCL (Primario a 100kHz, 0,1Vrms, 8mA) | ≥ 350uH |
| Fuga (Primario a 10kHz, 0,1Vrms) | ≤ 0,5uH |
| Cww (Pri.:Sec.) | ≤ 35pF |
| DCR Primario / Secundario | 0,9Ω / 1,2Ω Máx. |
| Pérdida de inserción (1-100MHz) | -1,0 dB Máx. |
| Pérdida de retorno | 1-30MHz: -18 dB, 40-50MHz: -16 dB, 60-100MHz: -35 dB |
| CMRR | 60-100MHz: -30 dB Mín. |
| Diafonía | 1-100MHz: -33 dB Mín. |
| Tensión de aislamiento | 1500 Vrms Mín. |
| Temp. de operación | 0 °C ~ +70 °C |
| Temp. de almacenamiento | -40 °C ~ +85 °C |
| Humedad de operación | 90% HR |
| Cumplimiento | RoHS, IEEE 802.3af / ANSI X3.263 |
Certificado RoHS: Materiales sin plomo y seguros para el medio ambiente
Cumple con las normas IEEE 802.3af / ANSI X3.263: Garantiza un rendimiento estándar de la industria
Hoja técnica disponible: [Soporte PDF]
R1: Soporta aplicaciones de Ethernet de 10/100 Mbps.
R2: Sí, totalmente compatible con los estándares IEEE 802.3af PoE.
R3: 0 °C a +70 °C, humedad de operación hasta 90% HR; temperatura de almacenamiento -40 °C a +85 °C.
