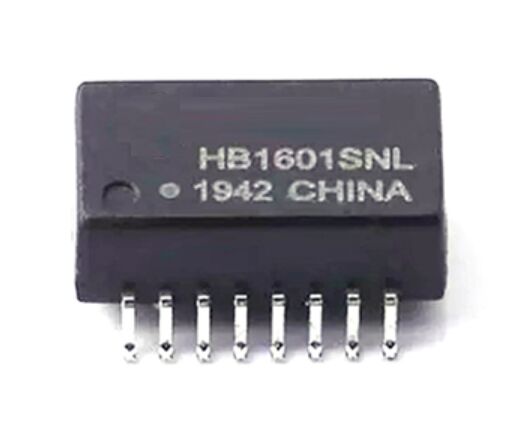

Transformador de aislamiento Ethernet HB1601SNL 10/100Base-T SMD SOP-16

Descripción general del transformador Ethernet HB1601SNL

El HB1601SNL es un transformador y filtro de aislamiento Ethernet SMD (montaje superficial) 10/100Base-T compacto diseñado para una transmisión de señal de red fiable y supresión de ruido en interfaces Ethernet PHY. Alojado en un paquete SOP-16, proporciona aislamiento galvánico, adaptación de impedancia y un excelente rendimiento EMI para aplicaciones Fast Ethernet.

Diseñado de acuerdo con los estándares IEEE 802.3 y ANSI X3.263, el HB1601SNL se utiliza ampliamente en equipos de red SOHO, diseños LAN en placa base (LOM), conmutadores Ethernet, concentradores y dispositivos de red industriales. Cumple con RoHS, sin plomo y es adecuado para ensamblaje SMT automatizado.

Información de pedido

• Número de pieza: HB1601SNL
• Paquete: SOP-16, Cinta y carrete (para ensamblaje SMT automatizado)
• Categoría: Magnetismo LAN / Transformadores de aislamiento Ethernet

El HB1601SNL es un transformador de aislamiento Ethernet SMD 10/100Base-T fiable y conforme a las normas, diseñado para equipos de red compactos y de alto rendimiento. Con un rendimiento eléctrico probado, un fuerte aislamiento y certificación UL, es una opción ideal para diseños OEM y aplicaciones de reparación profesional.

▶ Solicitar presupuesto | Descargar hoja de datos | Contactar con soporte técnico

Características clave del transformador de aislamiento Ethernet SMD

• Transformador de aislamiento Ethernet 10/100Base-T con filtrado integrado
• Paquete de montaje superficial SOP-16, optimizado para diseños de PCB compactos
• Diseñado para cumplir las especificaciones IEEE 802.3 y ANSI X3.263.
• Excelente integridad de señal con baja pérdida de inserción y alta pérdida de retorno
• Alta rejección de ruido de modo común (DCMR)
• Aislamiento de 1500 Vrms (Hi-Pot) para un aislamiento galvánico fiable
• para Ethernet 10/100Base-TRoHS
• , construcción sin plomoSoporta
• soldadura por reflujo hasta 245 °C (5 segundos máx.)Certificado por la UL (Expediente N.º E484635

)

Hoja de datos del HB1601SNL

Especificaciones del transformador LAN HB1601SNL

1500 Vrms MÍN.

Aplicaciones de magnetismo LAN SOP-16 10/100Base-TEl HB1601SNL está diseñado para soportar una amplia gama de aplicaciones de red Fast Ethernet

• , incluyendo:Equipos de red SOHO
• (módems ADSL, enrutadores, pasarelas)Interfaces Ethernet
• LAN en placa base (LOM)
• Concentradores y conmutadores Ethernet
• Controladores Ethernet integrados
• Sistemas de automatización y redes industriales

Reparación y reacondicionamiento de dispositivos de redSu factor de forma SOP-16 lo hace ideal para diseños de PCB de alta densidad

donde el espacio de la placa es limitado.

• Notas de diseño y ensamblaje de PCB del HB1601SNLSiga el patrón de soldadura SOP-16 recomendado
• para garantizar una correcta humectación de la soldadura y coplanaridad.Mantenga una distancia adecuada entre los circuitos primario y secundario
• para preservar el rendimiento del aislamiento.
• Coloque el transformador cerca del PHY Ethernet para minimizar la longitud de la traza y reducir las emisiones EMI.
• Utilice el enrutamiento de impedancia controlada para los pares diferenciales TX/RX.Adecuado para perfiles de soldadura por reflujo estándar sin plomo, con una temperatura pico máxima de , es adecuado para aplicaciones Ethernet industriales y embebidas dentro del rango de temperatura especificado.

.

• Estándares y cumplimiento del transformador de aislamiento EthernetCumple con
• IEEE 802.3
• para Ethernet 10/100Base-TCumple con
• ANSI X3.263Cumple con

RoHS y es sin plomoComponente reconocido por UL

(Expediente N.º E484635)

Estas certificaciones hacen que el HB1601SNL sea adecuado para

mercados globales y despliegues industriales a largo plazo.Preguntas frecuentes sobre el transformador Ethernet HB1601SNL 10/100Base-T

1. ¿Cuál es la función principal del HB1601SNL?

El HB1601SNL proporciona aislamiento galvánico, adaptación de impedancia y supresión de ruido entre el PHY Ethernet y el cable de red en aplicaciones 10/100Base-T.

2. ¿Es el HB1601SNL adecuado para diseños PoE?

El HB1601SNL está diseñado para el aislamiento de señales Fast Ethernet. La capacidad PoE depende del diseño general del sistema, la corriente nominal y el diseño de la PCB. Verifique siempre con los estándares PoE antes de usar.

3. ¿Se puede utilizar el HB1601SNL en entornos industriales?

Sí. Con su alto voltaje de aislamiento, fuerte rendimiento DCMR y reconocimiento UL, es adecuado para aplicaciones Ethernet industriales y embebidas dentro del rango de temperatura especificado.
