Detalles del producto
Lugar de origen: Cantón, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: L9-FC315501-60PPC
Pago y términos de envío
Cantidad de orden mínima: Se trata de las empresas que se encuentran en una situación similar.
Precio: 12.98USD/PCS
Detalles de empaquetado: T&R
Tiempo de entrega: En el barco de existencias dentro de los 3 días
Condiciones de pago: LC, D/A, D/P, T/T, Western Union
Capacidad de la fuente: 5kk/mes
Interfaz óptica: |
conector del fc |
Interfaz eléctrica: |
Lógica TTL |
Distancia: |
≤60km |
Factor de forma: |
1x9 |
Velocidad de datos: |
100M/155M |
Longitud de onda: |
Se trata de una prueba de la complejidad de las partículas. |
Interfaz óptica: |
conector del fc |
Interfaz eléctrica: |
Lógica TTL |
Distancia: |
≤60km |
Factor de forma: |
1x9 |
Velocidad de datos: |
100M/155M |
Longitud de onda: |
Se trata de una prueba de la complejidad de las partículas. |

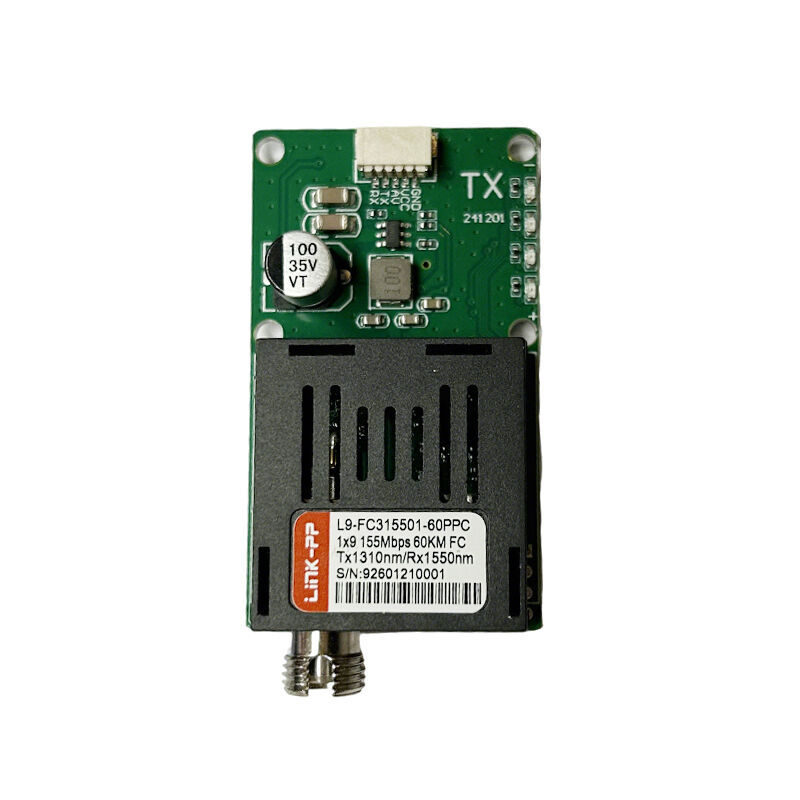

El L9-FC315501-60PPC es un módulo transceptor óptico de alto rendimiento 1x9 TTL diseñado para comunicaciones de fibra óptica de larga distancia en sistemas aéreos-terrestres de drones, control industrial y entornos electromagnéticos hostiles.
Este módulo soporta transmisión de datos de 155 Mbps sobre fibra monomodo hasta 60 km, con amplia entrada de voltaje DC 5.5–26V, baja latencia y fuerte inmunidad a EMI, lo que lo hace ideal para telemetría de drones, enlaces ópticos cielo-tierra y redes de control remoto.
El L9-FC315501-60PPC opera como un sistema transceptor óptico emparejado, que consta de módulos de extremo A y extremo B con longitudes de onda complementarias.
| Extremo | Función |
|---|---|
| Extremo A (Aéreo / Dron) | TTL → Óptico (Tx 1550 nm / Rx 1310 nm) |
| Extremo B (Estación terrestre) | Óptico → TTL (Tx 1310 nm / Rx 1550 nm) |
La transmisión full-dúplex sobre una fibra monomodo permite una comunicación fiable y en tiempo real de hasta 60 km.
| Parámetro | Mín | Típico | Máx | Unidad |
|---|---|---|---|---|
| Longitud de onda del transmisor | 1530 | 1550 | 1565 | nm |
| Longitud de onda del receptor | 1260 | 1310 | 1360 | nm |
| Potencia óptica de salida | -2 | +3 | +5 | dBm |
| Sensibilidad del receptor | — | — | -34 | dBm |
| Presupuesto óptico | ≥ 32 | — | — | dB |
| Tasa de error de bits (BER) | ≤ 1×10⁻¹² |
| Parámetro | Especificación |
|---|---|
| Interfaz eléctrica | TTL |
| Nivel lógico | Compatible con 3.3V / 5V |
| Voltaje de suministro | DC 5.5 – 26 V |
| Consumo de energía | ≤ 2.5 W |
| Protección | Polaridad inversa, sobretensión, protección contra sobretensión |
| Parámetro | Especificación |
|---|---|
| Temperatura de funcionamiento | -40 ~ +85 °C |
| Temperatura de almacenamiento | -40 ~ +85 °C |
| Factor de forma | 1x9 |
| Tipo de conector | FC |
| Carcasa | Blindada de metal |
| Montaje | PCB de paso de agujero |
| Distancia | Modelo recomendado |
|---|---|
| ≤ 20 km | Módulo de fibra TTL de 155M 20km |
| ≤ 40 km | Módulo de fibra TTL de 155M 40km |
| ≤ 60 km | L9-FC315501-60PPC |
| ≤ 80 km | Módulo de fibra TTL de 155M 80km |
P1: ¿Puede este módulo conectarse directamente a los puertos TTL de MCU o FPGA?
Sí. La interfaz TTL es totalmente compatible con MCU, FPGA, DSP y placas de control de vuelo.
P2: ¿Puede operar en entornos de alta EMI?
Sí. La transmisión por fibra proporciona aislamiento eléctrico completo e inmunidad a EMI, ideal para entornos de drones e industriales.
P3: ¿Soporta transmisión bidireccional?
Sí. Comunicación óptica full-dúplex sobre fibra monomodo.
