Detalles del producto
Lugar de origen: Cantón, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: AGST5009B
Pago y términos de envío
Cantidad de orden mínima: 400 piezas
Precio: $0.2-$0.9
Detalles de empaquetado: Cintas y bobinas
Tiempo de entrega: Navíos en 1-2 semanas
Condiciones de pago: TT, NET30/60/90 días
Capacidad de la fuente: 3kk/mes
Número de pieza: |
AGST5009B |
Tipo de transformador: |
Transformador Ethernet 2.5GBASE-T |
Relación de giros: |
1CT: 1CT |
Tensión de aislamiento: |
1500 VAC |
Estilo de montaje: |
El dispositivo de montaje en superficie (SMD) |
Configuración de puerto: |
Puerto único |
Temperatura de funcionamiento: |
0 °C al °C +70 |
RoHS y libre de halógenos: |
Sí |
Número de pieza: |
AGST5009B |
Tipo de transformador: |
Transformador Ethernet 2.5GBASE-T |
Relación de giros: |
1CT: 1CT |
Tensión de aislamiento: |
1500 VAC |
Estilo de montaje: |
El dispositivo de montaje en superficie (SMD) |
Configuración de puerto: |
Puerto único |
Temperatura de funcionamiento: |
0 °C al °C +70 |
RoHS y libre de halógenos: |
Sí |
749020011A Transformador WE-LAN LAN para aplicaciones SMT RJ45 1000Base-T, con aislamiento de 1500V, inductancia de 350μH, CMRR mejorado y rango de temperatura industrial de 40 °C a + 85 °C.Ideal para Ethernet industrial, enrutadores, switches, cámaras IP y dispositivos IoT.

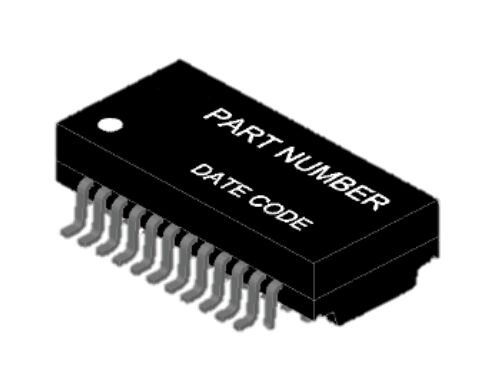

ElEl módulo magnético AGST5009B 2.5G es uncon una capacidad de transmisión superior a 20 W,2.5GBASE-T (IEEE 802.3bz) aplicaciones, que incluyen:excelente integridad de la señal, baja pérdida de inserción, alto voltaje de aislamiento y supresión EMI confiable, AGST5009B está optimizado para2.5G switches Ethernet comerciales e industriales y equipos de red de consumo de gran volumen.
Con ella plena interoperabilidad PHY,cumplimiento de RoHS y libre de halógenos, yLa compatibilidad con la SMT de producción en serie, AGST5009B ofrece unaSolución magnética robusta y rentable para la próxima generaciónlos diseños Ethernet de varios gigabits.
| Punto de trabajo | Descripción |
|---|---|
| Número de la parte | Agustín de los Cabos |
| Tipo de producto | 2Módulo magnético 5G |
| Velocidad | 2.5GBASE-T |
| Puertos | No casado |
| El montaje | El SMD |
| Paquete | Cintas y bobinas |
| RoHS | - ¿ Qué? |
| Parámetro | Condiciones de ensayo | Valor | Unidad |
|---|---|---|---|
| Inductancia del lado del medio | @100 kHz, 0.1 Vrms | 180 minutos | El valor de las emisiones |
| Pérdida de inserción | 1 ‰ 100 MHz | ¥0,5 máximo | Db |
| Pérdida de inserción | 125 MHz | ¥1,0 máximo | Db |
| Pérdida de retorno | 1 ̊40 MHz | 20 minutos | Db |
| Pérdida de retorno | 40 < f ≤ 125 MHz | 20 10 log10 f/40)) | Db |
| Transcurso de audio | 1 ‰ 100 MHz | 30 minutos | Db |
| Voltagem de aislamiento | 60 s | 1500 | VAC |
| Temperatura de funcionamiento | ¿Qué quieres decir? | Entre 0 y +70 | °C |
AGST5009B está diseñado para cumplirexigencias estrictas de integridad de la señal y de rendimiento del EMI deIEEE 802.3bz, que garantiza la compatibilidad de las tecnologíasDiagramas de ojos limpios, bajo jitter, y transmisión de datos estable 2.5G.
Con ella alta pérdida de retorno y el fuerte rechazo del ruido de modo común, este módulo magnético reduce eficazmenteLas interferencias electromagnéticas (EMI) lo hacen ideal paralos diseños de PCB densos y los sistemas Ethernet de alta velocidad.
AGST5009B estotalmente compatible con todos los principales proveedores de Ethernet PHY, incluidos:
Radiotelevisión
- ¿ Qué pasa?
Realtek
TIC
El microchip
Asegurarla interoperabilidad plug-and-play y la validación de hardware simplificada.
Compatible con la normativa RoHS y libre de halógenos
Nivel de sensibilidad a la humedad MSL 1
Compatible con el reflujo a altas temperaturas (245°C)
Envases de cinta y bobina para ensamblaje SMT automatizado
1. J-STD-002: Soldadura a 245 °C Profile de reflujo
2.J-STD-020: Nivel 1 de sensibilidad a la humedad
3. J-STD-075: R7, 245 °C máximo a través del reflujo
4. Material de la partida: DAP (ftalato de dialilo), con clasificación UL 94V-0
5. Marco de plomo: aleación de cobre
