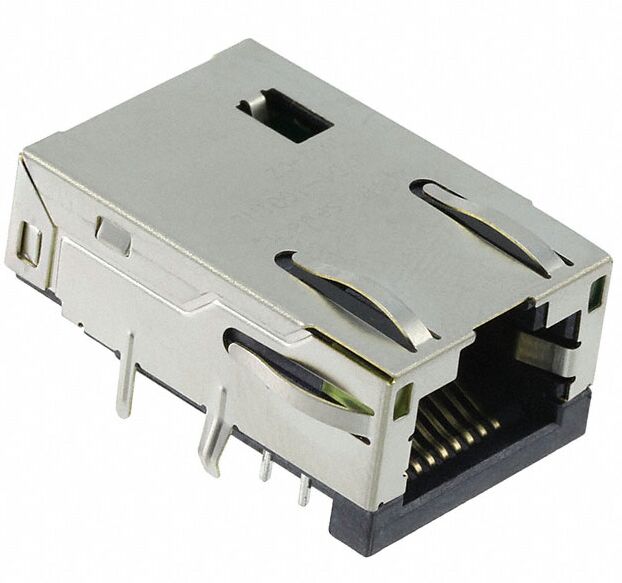

JXD1-1001NL 1×1 RJ45 Magjack Through-Hole Para 100BASE-TX
JXD1-1001NL — RJ45 blindado 1×1 para 100BASE-TX con transformador 1CT:1CT, aislamiento de 2250 VCC, montaje through-hole, contactos de oro selectivo. Ideal para interfaces Ethernet industriales y de telecomunicaciones.
Especificaciones Técnicas
Especificaciones Generales
| Parámetro |
Especificación |
| Número de producto |
JXD1-1001NL |
| Descripción |
Conector RJ45 1×1, transformador integrado (1:1), 100BASE-TX |
| Nº de puertos / canales |
1 × 1 |
| Velocidad de datos |
100BASE-TX (100 Mbps) |
| Relación de vueltas |
1CT : 1CT (1 : 1) |
| Aislamiento (lado PHY a lado de línea) |
2250 VCC |
| Estilo de montaje |
Through-Hole |
| Temperatura de operación |
-40 °C hasta +85 °C |
| Temperatura de almacenamiento |
-40 °C a +85 °C |
| RoHS |
Sí |
Especificaciones de Materiales y Recubrimiento
| Artículo |
Material / Recubrimiento |
| Carcasa |
Termoplástico, negro, UL94 V-0 |
| Blindaje |
Latón, niquelado |
| Contactos |
Aleación de cobre |
| Recubrimiento de contacto |
Oro selectivo en el área de contacto (mín. 6 µin) |
La hoja de datos especifica un mínimo de 6 micro-pulgadas de recubrimiento de oro en las áreas de contacto.
Especificaciones Mecánicas
| Dimensión |
Valor (típico) |
| Longitud total (incluyendo pestillo) |
≈ 26.06 mm (1.026 in) |
| Ancho total |
≈ 17.58 mm (0.692 in) |
| Altura total |
≈ 8.78 mm (0.346 in) |
Consulte el dibujo mecánico del proveedor para conocer la disposición completa de los pines y las tolerancias dimensionales al crear la huella de la PCB.
Especificaciones Eléctricas
| Parámetro |
Especificación |
| Pérdida de inserción |
(según hoja de datos típica para enlaces de 100 MHz) |
| Pérdida de retorno (mínimos de banda de ejemplo) |
1-30 MHz: ≥ -16 dB; 30-60 MHz: ≥ -12 dB; 60-80 MHz: ≥ -10 dB |
| Diafonía / NEXT |
≥ -30 dB (1-100 MHz) típico (valores de hoja de datos) |
| Atenuación de modo común / CMRR |
Especificado según hoja de datos (objetivo de diseño para transformador LAN) |
| Hipot / Soporte |
2250 VCC (PHY a línea) |
Descripción General del Producto
Conector RJ45 blindado compacto y robusto con transformador 1CT:1CT integrado, diseñado para aplicaciones 100BASE-TX. Clasificado para rangos de temperatura industrial y ensamblaje through-hole soldable por ola — adecuado para routers embebidos, switches, controladores industriales y equipos de telecomunicaciones.
Conector RJ45 blindado through-hole con transformador LAN integrado (1CT:1CT), aislamiento de 2250 VCC, contactos chapados en oro selectivo y rango de operación de -40 °C a +85 °C.
Características y Beneficios Clave
- Transformador LAN integrado (1:1) reduce la lista de materiales y simplifica el diseño de la electrónica magnética.
- Alto aislamiento (2250 VCC) entre el PHY y la línea para seguridad y fiabilidad.
- Paquete through-hole recomendado para soldadura por ola — robusto para dispositivos de campo.
- Amplio rango de temperatura (-40 a +85 °C) para aplicaciones industriales y exteriores.
- Contactos chapados en oro selectivo aseguran baja resistencia de contacto y larga vida útil.
- Cuerpo blindado con blindaje de latón niquelado mejora el rendimiento EMI/EMC.
Documentación Técnica
Esquemas JXD1-1001NL
Dimensiones JXD1-1001NL
Diseño de PCB Recomendado JXD1-1001NL
Preguntas Frecuentes
P1: ¿Para qué se utiliza el JXD1-1001NL?
R: El JXD1-1001NL es un
conector RJ45 blindado 1×1 con transformador LAN integrado, diseñado para
aplicaciones Ethernet 100BASE-TX. Se utiliza comúnmente en:
- Dispositivos Ethernet industriales
- Routers y gateways embebidos
- Switches de red
- Módulos de interfaz de telecomunicaciones
- Equipos de automatización y control
Su
alto aislamiento (2250 VCC) y
amplio rango de temperatura de operación (-40 °C a +85 °C) lo hacen adecuado para redes industriales y entornos hostiles.
P2: ¿Incluye el JXD1-1001NL electrónica magnética integrada?
R: Sí. El JXD1-1001NL cuenta con un transformador LAN incorporado con relación de vueltas 1CT:1CT, eliminando la necesidad de electrónica magnética externa y simplificando el diseño de la PCB al tiempo que mejora la integridad de la señal.
P3: ¿Es el JXD1-1001NL adecuado para aplicaciones PoE?
R: No. El JXD1-1001NL está diseñado para interfaces Ethernet no PoE. Para diseños de Power over Ethernet (PoE), se debe seleccionar un conector RJ45 con clasificación PoE y electrónica magnética y capacidad de corriente reforzadas.
P4: ¿Cuál es la velocidad de datos máxima admitida?
R: El conector admite aplicaciones Ethernet 100BASE-TX (100 Mbps). No está diseñado para Gigabit (1000BASE-T) ni estándares Ethernet de mayor velocidad.
P5: ¿Cuál es el rango de temperatura de operación?
R: El JXD1-1001NL opera de manera confiable desde -40 °C hasta +85 °C, lo que lo hace adecuado para aplicaciones industriales, exteriores y de alta fiabilidad.
P6: ¿Qué tipo de montaje en PCB utiliza el JXD1-1001NL?
R: Utiliza montaje through-hole y se recomienda para procesos de soldadura por ola, proporcionando una excelente resistencia mecánica y durabilidad para diseños de hardware industrial.
P7: ¿Qué voltaje de aislamiento proporciona el JXD1-1001NL?
R: El conector proporciona 2250 VCC de aislamiento entre el lado PHY y el lado de línea, garantizando seguridad eléctrica y cumplimiento normativo en equipos Ethernet industriales.
P8: ¿Cumple el JXD1-1001NL con los estándares de la industria?
R: Sí. Cumple con IEEE 802.3u (100BASE-TX) y estándares ambientales RoHS, y su cavidad RJ45 cumple con los requisitos de FCC Parte 68.
P9: ¿Se considera el JXD1-1001NL un conector RJ45 de bajo perfil?
R: No. Con una altura de aproximadamente 8.78 mm, el JXD1-1001NL se clasifica como un conector RJ45 de perfil medio compacto, adecuado para diseños de PCB con espacio limitado pero no categorizado como ultra bajo perfil.
P10: ¿Qué proceso de soldadura se recomienda?
R: La pieza se recomienda para soldadura por ola, con una temperatura máxima de pico de soldadura de 260 °C durante un máximo de 10 segundos. Esto asegura uniones de soldadura fiables y previene daños térmicos.
P11: ¿Qué materiales se utilizan en el JXD1-1001NL?
R:
- Carcasa: termoplástico con clasificación UL94 V-0 (negro)
- Blindaje: Latón con niquelado
- Contactos: Aleación de cobre con recubrimiento de oro selectivo (≥6 µin)
Esto asegura
excelente durabilidad mecánica, protección EMI y rendimiento eléctrico.
P12: ¿Cumple el JXD1-1001NL con RoHS?
R: Sí. El JXD1-1001NL cumple totalmente con RoHS, adecuado para mercados regulados ambientalmente, incluyendo la UE y América del Norte.
P13: ¿Qué opciones de embalaje están disponibles?
R: El embalaje estándar es bolsa antiestática individual + bandeja protectora + cartón exterior. Pueden estar disponibles opciones de embalaje a granel para pedidos de gran volumen.
P14: ¿Sigue en producción el JXD1-1001NL?
R: El JXD1-1001NL está actualmente marcado como EOL (Fin de Vida). Para nuevos diseños, recomendamos seleccionar alternativas compatibles pin a pin para garantizar la estabilidad del suministro a largo plazo.
P15: ¿Cuáles son las alternativas recomendadas para el JXD1-1001NL?
R: Las alternativas compatibles suelen incluir conectores RJ45 1×1 con electrónica magnética integrada, soporte 100BASE-TX, montaje through-hole y aislamiento de 2250 VCC. Póngase en contacto con nuestro equipo de ingeniería para obtener recomendaciones de reemplazo directo.
