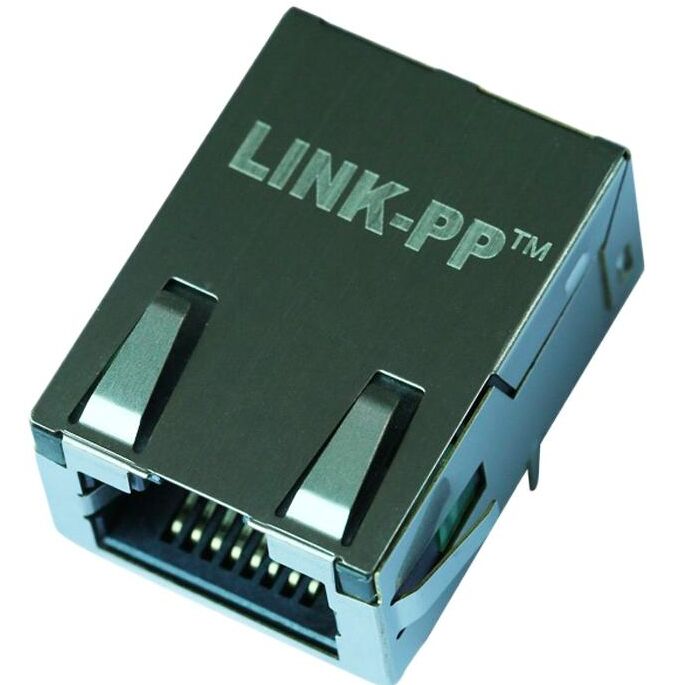

L869-1J1T-32 1000BASE-T Conector RJ45 Magnético de Perfil Bajo, Puerto Único

Descripción general del conector RJ45 de bajo perfil L869-1J1T-32

El L869-1J1T-32 es un magjack RJ45 de un solo puerto y bajo perfil diseñado para aplicaciones Gigabit Ethernet (1000BASE-T). Cuenta con montaje THT de entrada lateral, retención de PCB de poste T, pestañas EMI de blindaje seleccionables, LED verdes/amarillos, opciones de contacto chapado en oro (6µin / 15µin / 30µin) y magnéticos integrados con relaciones de giro de 1CT:1. Admite AutomDX (Auto-MDIX) e incluye la opción de circuito Bst para simplificar la integración de la placa y la fiabilidad del enlace.

Especificaciones del magjack RJ45 1000BASE-T L869-1J1T-32

Características principales

• Puerto único, 1000BASE-T(Gigabit) magjack RJ45
• Perfil bajo, entrada lateral montaje en PCB; soldadura THT pines
• Magnéticos integrados(Relación de giros RX/TX: 1CT:1)
• AutomDX (Auto-MDIX) compatible — elimina la necesidad de cables cruzados en muchas configuraciones
• Circuito Bst opción (enumerada en la hoja de datos para circuitos avanzados)
• Opción LED: LEDs de estado verde / amarilloOpciones de chapado del área de contacto:
• Oro 6 µin / 15µin / 30µinCierre: Arriba
• (pestaña hacia arriba) estilo; T-postPestañas EMI de blindaje
• : disponible con o sinCumple con RoHS:
• RoHS-5 con exención de plomo en soldadura​

Beneficios y aplicaciones típicas del magjack de bajo perfil L869-1J1T-32

Beneficios

Integración simplificada:

• Los magnéticos integrados con relaciones de giro estándar de 1CT:1 reducen la lista de materiales y el área de la placaComportamiento robusto en el campo:
• La compatibilidad con AutomDX (Auto-MDIX) facilita la instalación y reduce los errores de cableadoAcabados flexibles:
• Múltiples espesores de chapado en oro le permiten optimizar el costo frente a la fiabilidad a largo plazoEstado del LED:
• Los LED verdes/amarillos incorporados proporcionan visibilidad de enlace/actividad para diagnósticos y paneles de estadoAplicaciones típicas

Dispositivos de red y pasarelas integrados

• Controladores e interruptores Ethernet industriales (aplicaciones que no sean PoE, a menos que se especifique)
• Equipos de red comerciales o de consumo que requieren conectores de bajo perfil
• Módulos de interfaz de red de un solo puerto y diseños de PCB personalizados
