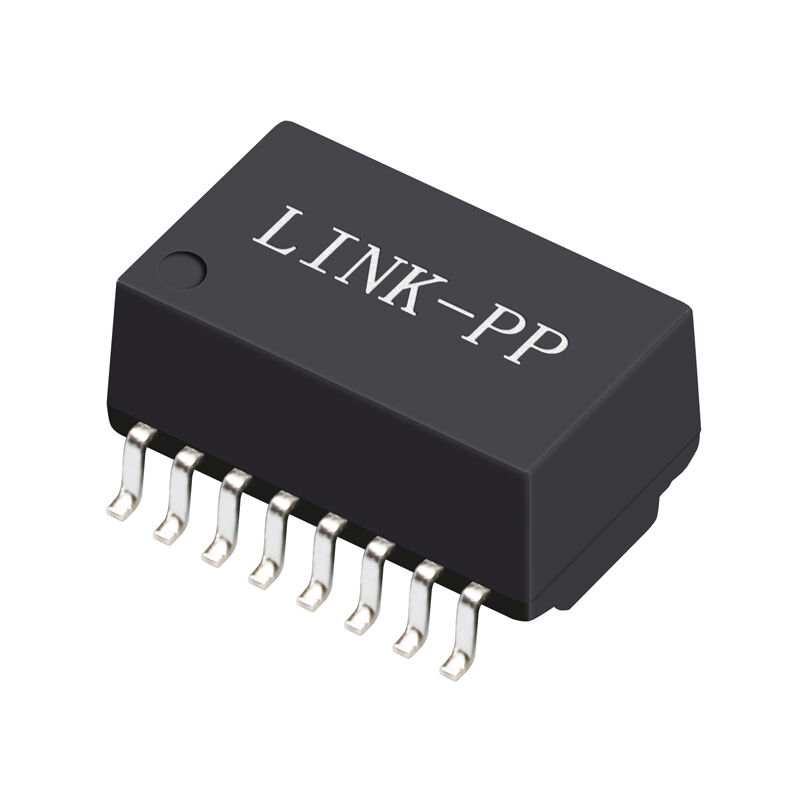

S16037G 10/100Base‐T SMD-16P Ethernet Transformer Module 350μH OCL


S16037G es un transformador Ethernet SMD 10/100Base-T con 350μH OCL, relación de vueltas 1: 1, aislamiento de 1.5kVrms, compatible con RoHS. Ideal para diseños de Ethernet rápido.


S16037G Resumen del transformador LAN


El...S16037Ges un compactoModulo de transformador magnético LAN 10/100Base-TDiseñado para el aislamiento de Ethernet rápido y el acondicionamiento de la señal.1Relación de giros:1, reuniónEl número de unidad de controllos requisitos para las aplicaciones 10BASE‐T y 100BASE‐TX.

Con el350 μH de OCL mínimo a 8 mA de sesgo, baja pérdida de inserción, y robusto1.5 kVrms aislamiento Hi-Pot, S16037G garantiza una transmisión de datos estable, un rendimiento EMI mejorado y una fiabilidad a largo plazo en diseños con espacio limitado.Envase SMD de 16 pines (12,8 × 6,9 mm)y está completamenteConforme con la Directiva RoHS y libre de halógenos.


Características clave del transformador SMD S16037G 10/100Base‐T

• Apoyos10/100Base-T Ethernet(IEEE 802.3 / 802.3u)
• 11 relación de vueltas TX/RXpara el acoplamiento de señal equilibrada
• 350 μH como mínimo de OCL@ 100 kHz, 0,1 V, con sesgo de 8 mA de CC
• Baja pérdida de inserción: -1,15 dB máximo (0,3 ‰ 100 MHz)
• Válvula de aislamiento: 1500 Vrms Hi-Pot
• CompactoPaquete SMD‐16Ppara el montaje automatizado
• No incluye productos con un contenido de ácido acético superior al 30%cumplimiento

Especificaciones eléctricas (@ 25 °C)

S16037G SMD-16P Ethernet módulo magnéticoHoja de datos

S16037G Plantilla de datos-esquemas

S16037G Hoja de datos-Mecánicos

Desempeño de la integridad de la señal

Pérdida de retorno (dB Min)

Transcurso de la señal (dB Min)

Rechazo del modo DCMR-diferencial al modo común (dB Min)

 Especificaciones mecánicas del transformador LAN S16037G

Medio ambiente y cumplimiento

• Temperatura de funcionamiento:0 °C a + 70 °C
• Temperatura de almacenamiento:- 0 °C a + 85 °C
• Conformidad:RoHS, libre de halógenos

10/100Notas de diseño y normas de transformadores LAN Base‐T

1. Diseñado para cumplirEl número de unidad de controlRequisitos de Ethernet rápido
2. 350 μH OCL a 8 mA de sesgo soporta una línea de base estable y distorsión reducida
3. Optimizado para un bajo EMI y un rendimiento de enlace confiable en cables de cobre de par retorcido

Preguntas frecuentes

P1: ¿Qué es OCL en los magnéticos 10/100Base-T?

OCL (inductancia de circuito abierto)Describe la inductancia del transformador primario cuando el secundario está abierto.Diseños de Ethernet 10/100Base-T, una OCL adecuada es crítica para mantener la integridad de la señal a bajas frecuencias.
Para S16037G, unaOCL mínima de 350 μH a 8 mA de sesgo de corriente continuaayuda a:


• Evitar el vagabundeo de la línea de base en las señales codificadas MLT-3
• Mantener un rendimiento de enlace estable en cables de cobre largos
• Cumplir con los requisitos de pérdida y distorsión de retorno IEEE 802.3u


La OCL insuficiente puede resultar en un aumento de la agitación, errores de paquete o inestabilidad del enlace, especialmente en entornos ruidosos.


P2: ¿Puede el S16037G reemplazar a los transformadores Ethernet Pulse o Halo Fast?

- Sí, es cierto.S16037G puede utilizarse como sustituto funcionalpara muchosMódulos de transformadores de transmisión basado en Ethernet de pulso y Halo 10/100con especificaciones eléctricas similares.
Al evaluar la compatibilidad de los productos de sustitución, los diseñadores deben verificar:


• Compatibilidadrelación de vueltas (1:1)
• ComparableNivel de OCL (≥ 350 μH)
• En el caso de las empresasTipo de envase y empalme (SMD-16P)
• Límites de voltaje de aislamiento y pérdida de inserción


S16037G cumple con los requisitos eléctricos básicos IEEE 802.3u comúnmente especificados para los magnéticos Fast Ethernet, lo que lo hace adecuado para el reemplazo de caída o casi caída en muchos diseños.


10/100Base-T vs 1000Base-T Magnéticos: Diferencias clave


Aunque ambos son componentes magnéticos Ethernet,10/100Base-Ty1000Base-TLos transformadores están diseñados para diferentes requisitos de señalización y rendimiento.


10/100Base-T Magnéticos

• Apoyo10 y 100 MbpsLas tasas de datos
• Uso típicoseñalización de un solo par por canal
• Requisitos más bajos de ancho de banda y de ruido cruzado
• Valores de OCL alrededor350 μHson suficientes
• Utilizado comúnmente en diseños de costos sensibles e incrustados

Magnetismo 1000Base-T

• ApoyoTasa de transferencia de datos de 1 Gbpssobre cuatro pares retorcidos
• Requerir más estrictoPérdida de retorno, ruido cruzado y DCMRrendimiento
• Muchas vecesAccesorios para el control de la presión
• Mayor complejidad y control de impedancia más estricto
• Se utiliza en switches, routers y equipos LAN de alto rendimiento


La selección del tipo de magnetismo correcto garantiza el cumplimiento de las normas IEEE y evita problemas de integridad de la señal durante el funcionamiento de Ethernet PHY.


S16037G 10/100Base-T SMD Transformador Ethernet Resumen


El...S16037Ges compatible con las normasTransformador Ethernet SMD 10/100Base-Tofrece 350 μH OCL, baja pérdida de inserción y alto aislamiento en una huella compacta. Es muy adecuado para aplicaciones Fast Ethernet que requieren una integridad fiable de la señal, cumplimiento de RoHS,y compatibilidad con los diseños PHY Fast Ethernet convencionales.
