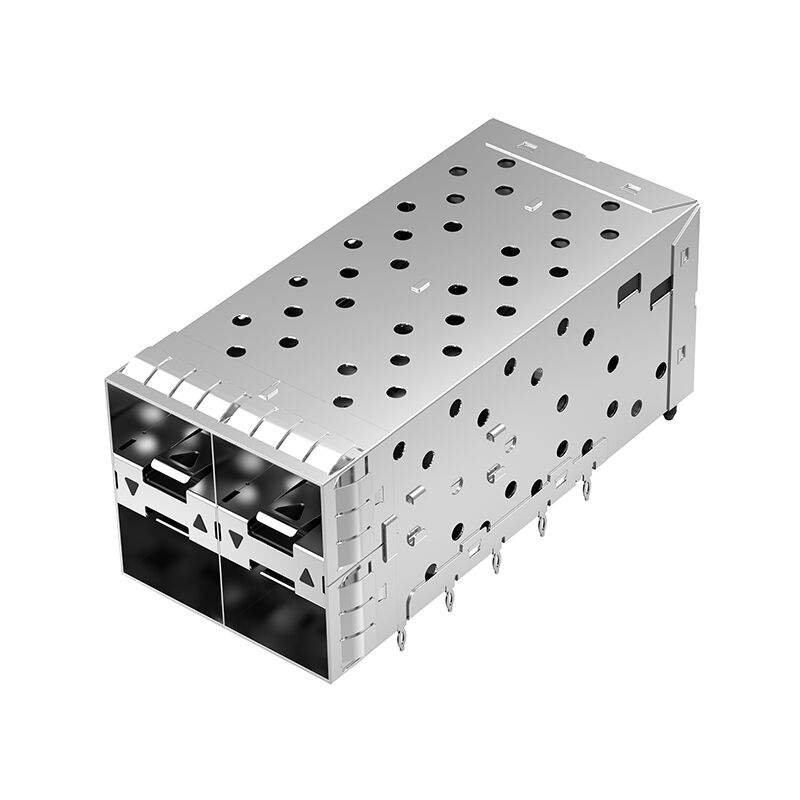

LP22BC01301 SFP + 2x2 conector de jaula con tubo de luz exterior


LINK-PP LP22BC01301 SFP+ 2x2 conector de jaula con tubo de luz exterior. ajuste de prensa, ángulo recto, 4 puertos, -40 a 85 ° C, envasado en bandeja. Ideal para centros de datos y redes.


• La integridad de la señal de alta velocidad se garantiza mediante una jaula de cobre niquelada y contactos dorados
• Visibilidad del estado del LED con soporte de la lámpara interior/exterior
• El montaje en ángulo recto mediante ajuste de prensa simplifica el ensamblaje de PCB y reduce el trabajo de recarga
• El embalaje en bandeja garantiza un manejo seguro durante la producción en masa
• Soporta un funcionamiento fiable en un amplio rango de temperaturas industriales (-40 a 85 °C)

Se utilizará el sistema de conexión de la caja de la SFP+ 2x2 LP22BC01301.

ElSe trata de un conector de jaula de tipo LP22BC01301 SFP+por LINK-PP es un conector I/O de alta calidad y conectable diseñado paraequipos de red de alta velocidad, switches empresariales y aplicaciones de centros de datos. Con unaMatriz de puerto 2x2yintegración de la lámpara exterior, esta jaula aseguraintegridad robusta de la señal, contención EMI confiable y apareamiento seguro del módulo SFP +.

Diseñado paraDiseñadores de PCB, ingenieros de redes y equipos de adquisición OEM, ofrecemontaje a través de agujeros con presas, el cumplimiento de los requisitos de alta temperatura y el embalaje en bandejas para un fácil montaje.

Características clave

1. Tipo de entrada/salida enchufable:Conjunto de jaula con conector SFP+ integrado

2Configuración del puerto:Matriz 2x2, 4 puertos

3Posiciones:Posiciones estándar SFP+ 80

4- La lámpara de luz:Se incluye el tubo de luz exterior e interior para los indicadores LED

5Contención de EMI:El diseño de la jaula proporciona blindaje EMI

6- Se puede sellar:No especificado (protección típica del conjunto de jaulas SFP+)

7. Tasa de datos:Apoya velocidades SFP+ de hasta 10 ‰ 16 Gb/s

8Temperatura de funcionamiento:-40 ∼ 85 °C

9. Montaje de PCB:A través del agujero, ajuste de prensa, ángulo recto

10Material de la carcasa:Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas.

11Material de las jaulas:aleación de cobre, recubierta de nitrógeno, de espesor 0,25 mm

12Contactos:Bronce de fósforo, de 0,20 mm de espesor, recubierto de oro de 15 μm en la zona de apareamiento

13En primavera:Acero inoxidable de 0,20 mm de espesor

14. Las dimensiones:

• Altura: 25,53 mm / 1,005 en
• Largo: 63,25 mm / 2,490 en
• Ancho: 29.00 mm / 1.142 en

Material y especificaciones eléctricas

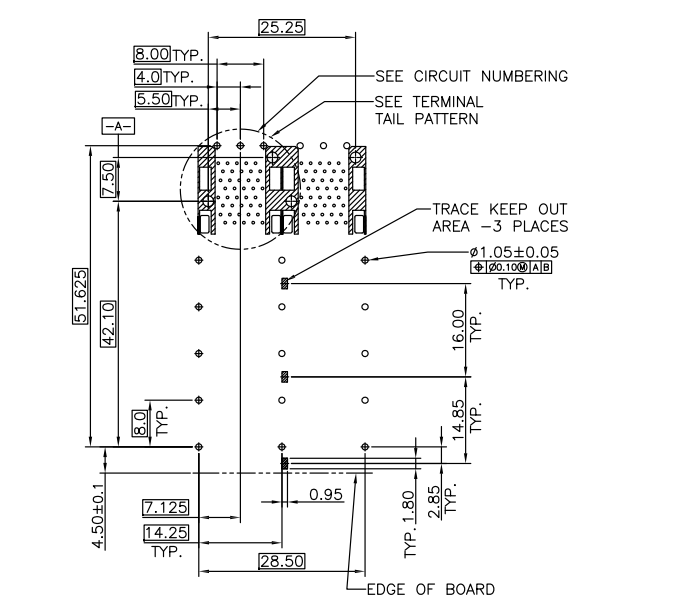

LP22BC01301 Hoja de datos - Diseño de PCB recomendado

Detalles mecánicos y de configuración de la jaula LP22BC01301 2x2 SFP+

• Tipo de jaula:2x2 SFP+ apilado
• Factor de forma:Estándar SFP+
• Estilo de luz:Interior y exterior, de policarbonato transparente
• Tipo de montaje:Ángulo recto, agujero a través
• Material de las jaulas:De aleación de cobre, níquel
• El espesor del PCB recomendado:1.5 mm
• Compatible con el disipador de calor:No especificado

Aplicaciones de ensamblaje de jaulas SFP+

• Transceptores 10G SFP+
• Interruptores Ethernet para empresas y operadores
• Servidores y equipos de almacenamiento
• Redes de comunicación de datos de alta velocidad

Preguntas frecuentes sobre el conector de jaula LP22BC01301 SFP+

P1: ¿Puede este conjunto de jaula soportar módulos SFP28 de 25 Gb/s?

R: Este modelo está optimizado para velocidades SFP+ de hasta 16 Gb/s. La compatibilidad con SFP28 requiere verificación.

P2: ¿Es el tubo de luz compatible con los LED estándar SFP+?

R: Sí, el tubo de luz interior y exterior incluido admite indicadores LED estándar.

P3: ¿Cuál es el rango de temperatura de funcionamiento?

R: La jaula soporta de -40°C a 85°C.

P4: ¿Está disponible el embalaje en bandeja para la producción en masa?

R: Sí, LP22BC01301 se suministra en una bandeja adecuada para el montaje automatizado.
