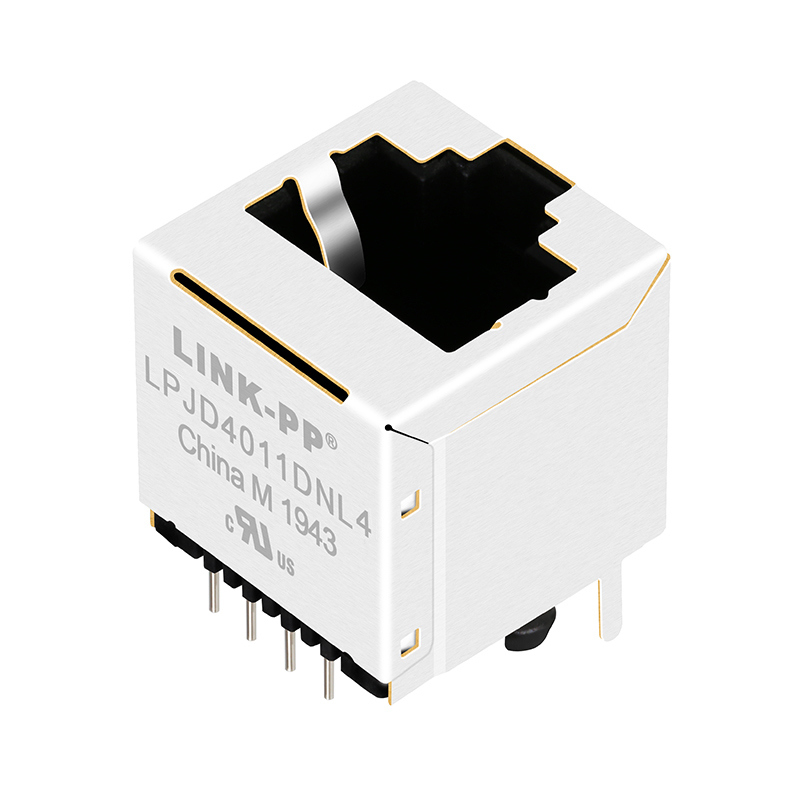

LPJD4011DNL4 Conector RJ45 Vertical de Reflujo IR con Magnéticos 10/100Base-T

Descripción general del conector RJ45 vertical LPJD4011DNL4

El LPJD4011DNL4 es un conector RJ45 vertical desarrollado por LINK-PP INT'L TECHNOLOGY CO., LIMITED, que se posiciona esencialmente como un conector Through-Hole Reflow (THR) con componentes magnéticos 10/100. Se adapta a escenarios Ethernet, soportando una velocidad de transmisión de 10/100 Base-T, y adopta un diseño de puerto 1x1. La configuración de contactos es 8P8C (cumpliendo con el estándar de interfaz Ethernet RJ45), y es de tipo no PoE (Power over Ethernet). El puerto tiene 4 núcleos magnéticos integrados, y el ángulo de montaje de la PCB es de tipo entrada superior, lo que puede cumplir con los requisitos de interfaz de los dispositivos de red de área local (LAN) convencionales.

Especificaciones eléctricas del LPJD4011DNL4

Especificaciones de Reflujo THR:

• Etapa de precalentamiento: Rango de temperatura (TA-TB): 150-200°C; Rango de tiempo (T1-T2): 60-180 segundos.
• Etapa de temperatura de mantenimiento: Temperatura de mantenimiento: 217°C; Tiempo de mantenimiento (TL): 60-150 segundos.
• Etapa de temperatura pico: Temperatura pico máxima (TP): 250 (+0/-5) °C; Tiempo máximo a temperatura pico (TP): 5 segundos.
• Requisitos adicionales: La velocidad de calentamiento promedio máxima es de 3°C/s; la velocidad de enfriamiento promedio máxima es de 6°C/s. El tiempo máximo desde 25°C hasta que el producto sale del horno es de 6 minutos.

Características mecánicas y de materiales

Composición del material

1. Carcasa: Fabricada con material termoplástico PA46 + 30% fibra de vidrio (G.F.), cumpliendo con la clasificación de inflamabilidad UL94V-0, y que presenta tanto resistencia mecánica como seguridad contra incendios.
2. Contacto: Fabricado con bronce fosforado C5210R-EH con un grosor de 0.35 mm. El área de contacto está chapada en oro, con un grosor mínimo de chapado en oro de 6 micro-pulgadas, lo que mejora la conductividad eléctrica y la resistencia a la oxidación.
3. Pines: Fabricados con latón C2680R-H con un grosor de 0.35 mm, lo que garantiza la rigidez y la conductividad eléctrica de los pines.
4. Blindaje: Fabricado con acero inoxidable SUS 304-1/2H con un grosor de 0.2 mm, que puede blindar eficazmente las interferencias electromagnéticas externas (EMI).

Dimensiones y diseño

Tolerancia dimensional: Las tolerancias dimensionales para diferentes requisitos de precisión son ±0.30 mm, ±0.25 mm y ±0.15 mm, respectivamente, con una tolerancia angular de ±1°. La unidad es uniformemente mm, la escala del dibujo es 2/1, y hay 3 hojas de dibujo.

Diseño de PCB recomendado: El producto proporciona un diseño de PCB recomendado (Vista superior) para guiar el diseño de la placa PCB que coincide con el conector, lo que garantiza una instalación adecuada y el rendimiento de la transmisión de la señal.
