Detalles del producto
Place of Origin: China
Nombre de la marca: LINK-PP
Certificación: IEEE 802.3, UL Recognized, RoHS Compliant, REACH Compliant, ISO 9001 / 14001 Certified
Model Number: LPJ4014CNL
Documento: LPJ4014CNL.pdf
Pago y términos de envío
Minimum Order Quantity: 10
Precio: $0.65
Packaging Details: Tray
Delivery Time: Within 2-3 days
Género: |
Magjack hembra |
Serie: |
Conectores RJ45 LINK-PP |
Marcas compatibles: |
- ¿Qué quieres decir? |
Número de puertos: |
1x1 |
Pestillo: |
Abajo |
Tasa de datos: |
100 base-T |
Poe: |
No |
Opción LED: |
Sin |
Las pestañas de EMl: |
Con |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
rango de temperatura de funcionamiento: |
-40 ° C a +85 ° C |
Género: |
Magjack hembra |
Serie: |
Conectores RJ45 LINK-PP |
Marcas compatibles: |
- ¿Qué quieres decir? |
Número de puertos: |
1x1 |
Pestillo: |
Abajo |
Tasa de datos: |
100 base-T |
Poe: |
No |
Opción LED: |
Sin |
Las pestañas de EMl: |
Con |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
rango de temperatura de funcionamiento: |
-40 ° C a +85 ° C |

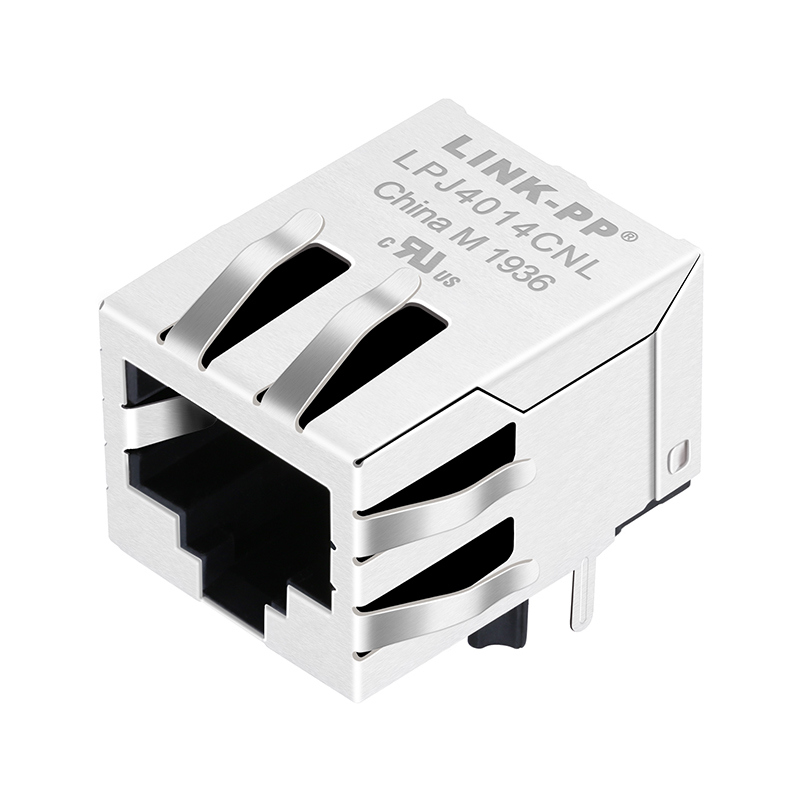

ElLPJ4014CNLes unConector RJ45 de un solo puerto con magnético integrado, diseñado y fabricado porENLACE-PPpara confiableEthernet 10/100 Base-Tconectividad.
Este módulo Magjack compacto integra eltransformador magnético e interfaz RJ45en un solo componente, lo que reduce el espacio de la PCB, mejora el rendimiento EMI y simplifica el diseño de circuitos para aplicaciones industriales y de redes.
Construido para cumplirEstándares IEEE 802.3, el LPJ4014CNL admiteTransmisión de datos de 10/100Mbpsy ofrece una excelente integridad de la señal incluso en entornos eléctricamente ruidosos.
con unamplio rango de temperatura de funcionamiento (-40 °C a +85 °C)ycarcasa blindada, es ideal paraDispositivos IoT, controladores industriales y sistemas integradosque requieren un rendimiento Ethernet estable.
| Parámetro | Especificación |
|---|---|
| Número de pieza | LPJ4014CNL |
| Tipo | Conector RJ45 integrado (Magjack) |
| Configuración del puerto | 1×1 |
| Velocidad | 10/100 Base-T |
| Tipo de montaje | A través del agujero |
| Orientación | Tabulador hacia abajo |
| Blindaje | Metal blindado |
| CONDUJO | Sin LED |
| Temperatura de funcionamiento | -40°C ~ +85°C |
| Revestimiento de contacto | Gold Flash (opciones de 6 µin / 15 µin / 30 µin) |
| Material aislante | Termoplástico UL 94V-0 |
| Cumplimiento | IEEE 802.3, UL, RoHS, ALCANCE |
P1: ¿Qué hace que el LPJ4014CNL sea adecuado para aplicaciones industriales y de IoT?
R: El LPJ4014CNL está diseñado conMagnético integrado y blindaje EMI mejorado., que ofrece una supresión de ruido e integridad de señal superiores en entornos eléctricos hostiles. Esamplio rango de temperatura (-40 °C a +85 °C)ydiseño de montaje con orificio pasanteGarantizar un rendimiento mecánico fiable para un funcionamiento a largo plazo enGateways industriales de Ethernet, automatización y IoT.
P2: ¿En qué se diferencia un Magjack RJ45 integrado de un conector RJ45 estándar?
R: A diferencia de los conectores RJ45 estándar, el LPJ4014CNL integratransformadores magnéticos (magnéticos)dentro de la carcasa del conector. Esta integración proporcionaaislamiento entre la PHY y las líneas de red, minimiza el número de componentes externos, mejoraRendimiento EMC/EMIy simplifica el diseño de PCB. El resultado es unhuella más pequeña, menor costo del sistema y mayor confiabilidad del diseño.
P3: ¿Es el LPJ4014CNL compatible con los principales conjuntos de chips Ethernet PHY?
R: Sí. El LPJ4014CNL está completamenteCompatible con IEEE 802.3y ha sido probado con los principales conjuntos de chips PHY deBroadcom, Intel, Microchip, Realtek, Marvell y Texas Instruments. Esto garantiza la compatibilidad plug-and-play en la mayoría de las aplicaciones Ethernet 10/100 Base-T.
P4: ¿El LPJ4014CNL requiere componentes externos adicionales para su funcionamiento?
R: No se requieren imanes adicionales. El diseño integrado ya incluye lo necesarioTransformadores de aislamiento y bobinas de modo común., lo que permite la conexión directa entre el puerto RJ45 y la interfaz Ethernet PHY. Solo se necesitan componentes pasivos de soporte mínimos (p. ej., resistencias y condensadores) para el acondicionamiento de la señal según las recomendaciones de la hoja de datos de PHY.
P5: ¿Qué certificaciones de cumplimiento cumple LPJ4014CNL?
R: El LPJ4014CNL cumpleReconocimiento UL,RoHS, yALCANZARdirectivas medioambientales y cumple conEspecificaciones de Ethernet IEEE 802.3. Las instalaciones de producción de LINK-PP estánCertificado ISO 9001 / ISO 14001, asegurando una calidad constante del producto y responsabilidad ambiental.
P6: ¿Puede LINK-PP proporcionar soluciones Magjack RJ45 personalizadas?
R: Sí. Ofertas ENLACE-PPPersonalización OEM y ODM, incluidas modificaciones aconfiguración de pines, color de LED, diseño magnético y estructura de blindajepara cumplir con requisitos eléctricos o mecánicos específicos. Hay soluciones personalizadas disponibles para aplicaciones industriales, de telecomunicaciones y de redes integradas de gran volumen.
