Detalles del producto
Lugar de origen: Cantón, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: Los datos de las pruebas de detección se deben presentar en el formulario de evaluación.
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10k/25k
Precio: $0.5-$1.1
Detalles de empaquetado: T&R
Tiempo de entrega: en Stock Ship Hoy
Condiciones de pago: TT, NET30/60/90 días
Capacidad de la fuente: 5kk/mes
Número de pieza: |
Los datos de las pruebas de detección se deben presentar en el formulario de evaluación. |
Categoría: |
Conector vertical RJ45 |
Aplicación: |
Gigabit Ethernet sin PoE |
hipot: |
1500 VRMS |
Tipo de montaje: |
Vertical (THT) |
rango de temperatura de funcionamiento: |
0 °C ~ 70 °C |
Posiciones/contactos: |
10P8C |
Orientación del pestillo: |
Arriba |
Tablas de EMI del escudo: |
Sin |
Material de alojamiento: |
PBT termoplástico + 30% fibra de vidrio |
Material de contacto: |
Bronce de fósforo |
UL94V-0: |
Sí |
Material de alfiler: |
Latón C2680R-H, 0,35 mm |
Material del escudo: |
Latón Aleación de Cobre |
Contactor: |
Oro 6 µin Mín. |
Temperatura de soldadura por ola.: |
250°C ±5°C durante 5 segundos |
Número de pieza: |
Los datos de las pruebas de detección se deben presentar en el formulario de evaluación. |
Categoría: |
Conector vertical RJ45 |
Aplicación: |
Gigabit Ethernet sin PoE |
hipot: |
1500 VRMS |
Tipo de montaje: |
Vertical (THT) |
rango de temperatura de funcionamiento: |
0 °C ~ 70 °C |
Posiciones/contactos: |
10P8C |
Orientación del pestillo: |
Arriba |
Tablas de EMI del escudo: |
Sin |
Material de alojamiento: |
PBT termoplástico + 30% fibra de vidrio |
Material de contacto: |
Bronce de fósforo |
UL94V-0: |
Sí |
Material de alfiler: |
Latón C2680R-H, 0,35 mm |
Material del escudo: |
Latón Aleación de Cobre |
Contactor: |
Oro 6 µin Mín. |
Temperatura de soldadura por ola.: |
250°C ±5°C durante 5 segundos |

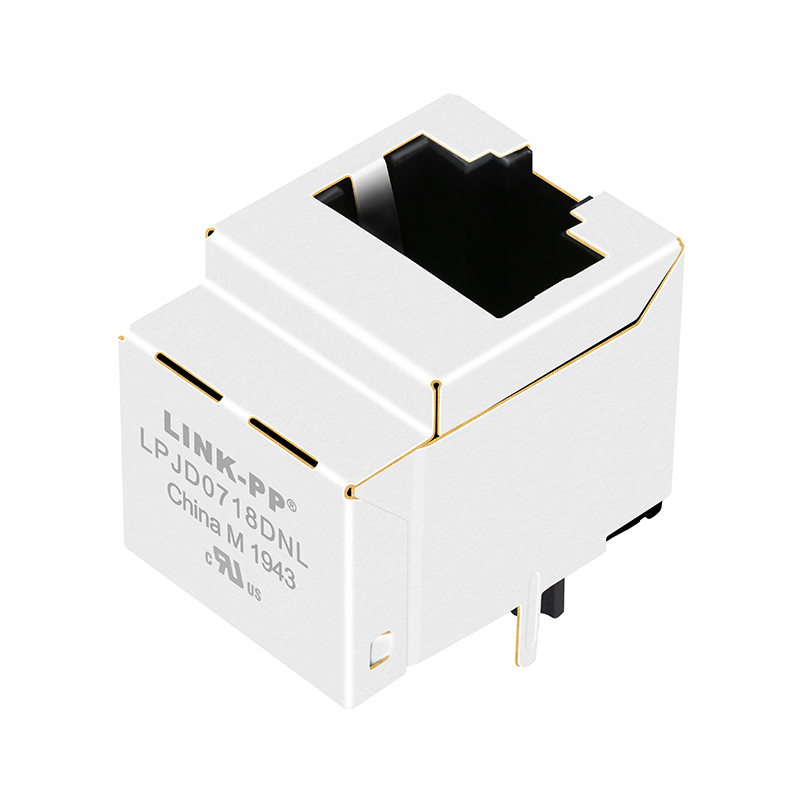

El LPJD0718DNL es un conector magnético RJ45 de un solo puerto 10/100/1000 Base-T (Gigabit Ethernet) diseñado para montaje vertical en PCB. Integra un módulo transformador de alto rendimiento dentro de la carcasa del conector y es compatible con aplicaciones no PoE.
Este modelo no incluye indicadores LED, lo que lo hace ideal para diseños Ethernet compactos o personalizados donde no se requiere indicación de estado externa.
El LPJD0718DNL proporciona excelente integridad de la señal, supresión de EMI, y fiabilidad a largo plazo en entornos de transmisión Ethernet, lo que garantiza una conectividad estable en aplicaciones de datos de alta velocidad.
| Especificación | Valor | Condición |
|---|---|---|
| Relación de giro (±2%) | 1CT:1CT | Primario: Secundario (TX/RX) |
| Inductancia OCL (Mín.) | 350 µH | @100kHz, 0.1V, 8mA DC Bias |
| Pérdida de inserción (Máx.) | -1.0 dB | 1 - 100 MHz |
| Pérdida de retorno (Mín.) | -18 dB | 1 - 40 MHz |
| Pérdida de retorno (Mín.) | -14 dB | 60 MHz |
| Pérdida de retorno (Mín.) | -12 dB | 80 MHz |
| Pérdida de retorno (Mín.) | -10 dB | 100 MHz |
| Diafonía (Mín.) | -30 dB | 1 - 100 MHz |
| CMRR (Mín.) | -30 dB | 1 - 100 MHz |
| Prueba HiPot | 1500 Vrms | -- |
| Rango de temperatura de funcionamiento | 0°C ~ 70°C | -- |
| Dimensión | Pulgadas | Milímetros (mm) |
|---|---|---|
| Altura | 0.654" | 16.60 mm |
| Longitud | 0.850" | 21.59 mm |
| Ancho | 0.630" | 16.00 mm |
El MagJack Gigabit RJ45 Vertical LPJD0718DNL se utiliza ampliamente en equipos de red y comunicación integrada que requieren un rendimiento Ethernet de alta velocidad sin PoE.
