Detalles del producto
Lugar de origen: Porcelana
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: Los datos de los datos de los Estados miembros son los siguientes:
Documento: LPJD0717DNL.pdf
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000
Precio: $0.09-$1.85
Detalles de empaquetado: 50pcs/tray, 1200pcs/carton
Tiempo de entrega: en Stock Ship Hoy
Condiciones de pago: TT, NET30/60/90 días
Capacidad de la fuente: 6000k-PC/mes
Número de pieza: |
Los datos de los datos de los Estados miembros son los siguientes: |
velocidad: |
10/100/1000Base-T |
Montaje: |
Vertical, THT |
Configuración de puerto: |
Puerto 1x1 |
Magnetics: |
Integrado, |
Ratio de giro: |
1CT: 1CT |
Número de pieza: |
Los datos de los datos de los Estados miembros son los siguientes: |
velocidad: |
10/100/1000Base-T |
Montaje: |
Vertical, THT |
Configuración de puerto: |
Puerto 1x1 |
Magnetics: |
Integrado, |
Ratio de giro: |
1CT: 1CT |
| Parámetro | Especificación |
|---|---|
| Número de pieza | LPJD0717DNL |

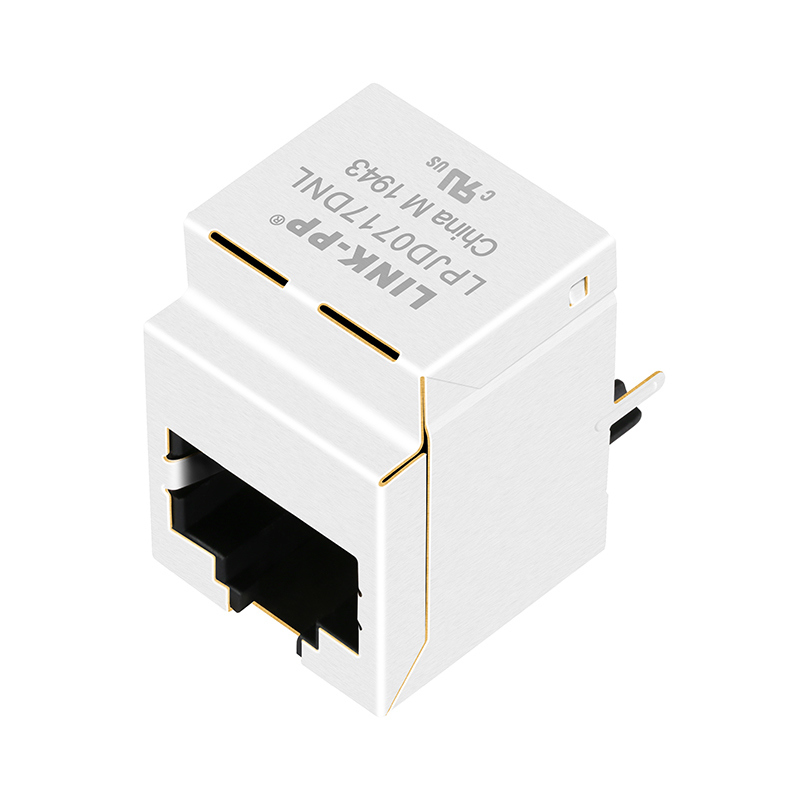

| Tipo de conector | Jack vertical (RJ45, Ethernet) |
| Número de posiciones/contactos | 10P8C |
| Orientación del pestillo | Arriba |
| Ángulo de montaje de PCB | Soldadura THT |
| Pestañas EMI de blindaje | Sin |
| Altura del paquete | 16.60 mm / 0.654 pulgadas |
| Longitud del paquete | 21.59 mm / 0.850 pulgadas |
| Ancho del paquete | 16.00 mm / 0.630 pulgadas |
| Material de la carcasa | Termoplástico PBT+30%G.F UL94V-0 |
| Material de contacto | Bronce fosforado C5210R-EH, Espesor=0.35 mm |
| Material de los pines | Latón C2680R-H, Espesor=0.35 mm |
| Material de blindaje | Aleación de cobre Latón H65Y, Espesor=0.2 mm |
| Enchapado de contacto | Oro 6 micro-pulgadas Mín. en el área de contacto. |
| Temperatura de punta de soldadura por ola | 250°C, 5 segundos |
| Certificación UL | Número de archivo E484635 |
| Especificación | Valor | Condición |
|---|---|---|
| Relación de giro (±2%) | 1CT:1CT | Primario: Secundario (Pri : Sec) |
| Inductancia OCL (Mín) | 350µH | @100kHz, 0.1V, 8mA DC Bias |
| Pérdida de inserción (Máx) | -1.0dB | 0.5 ~ 100MHz |
| Pérdida de retorno (Mín) | -18dB | 0.5 ~ 40MHz |
| Pérdida de retorno (Mín) | -14dB | 60MHz |
| Pérdida de retorno (Mín) | -12dB | 80MHz |
| Pérdida de retorno (Mín) | -10dB | 100MHz |
| Diafonía (Mín) | -35dB | 0.5 ~ 40MHz |
| Diafonía (Mín) | -30dB | 40.1 ~ 100MHz |
| Relación de rechazo de modo común (CMRR) (Mín) | -30dB | 0.5 ~ 100MHz |
| Prueba Hipot (Mín) | 1500Vrms | |
| Rango de temperatura de funcionamiento | 0℃ a 70℃ |
| Parámetro | HFJV1-1G46RL / HFJV1-E1G46RL |
|---|---|
| Tipo de conector | Jack magnético RJ45 |
| Recuento de puertos | 1 puerto |
| LED | Sin LED |
| Orientación | Entrada superior |
| Blindaje | Sí |
| Temperatura de funcionamiento | 0°C a +70°C / -40°C a +85°C |
| Temperatura de almacenamiento | -40°C a +85°C |
| Humedad | 0-95% RH |
