Detalles del producto
Lugar de origen: Cantón, China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: LPJD0713DNL
Documento: LPJD0713DNL.pdf
Pago y términos de envío
Cantidad de orden mínima: Se trata de las empresas que se encuentran en una situación similar.
Precio: $0.09-$1.85
Detalles de empaquetado: 54 unidades en 1 bandeja, 22 bandejas en 1 caja, que mide 37*30*30 cm, 10 kg (1080 unidades) de cada
Tiempo de entrega: 1 día, el barco hoy
Condiciones de pago: TT, NET30/60/90 días
Capacidad de la fuente: 3000000/mes
Serie: |
Conector RJ45 vertical |
Número de pieza: |
LPJD0713DNL |
Éternet: |
10/100/1000Base-T |
CONDUJO: |
Sin llevado |
Temperatura de funcionamiento: |
0 ° C a +70 ° C |
Orientación: |
entrada superior |
Altura: |
16.6 mm |
Longitud: |
21.59 mm |
Ancho: |
16.00m m |
Archivos: |
Hoja de datos, huella de PCB y 3D STEP disponibles |
Serie: |
Conector RJ45 vertical |
Número de pieza: |
LPJD0713DNL |
Éternet: |
10/100/1000Base-T |
CONDUJO: |
Sin llevado |
Temperatura de funcionamiento: |
0 ° C a +70 ° C |
Orientación: |
entrada superior |
Altura: |
16.6 mm |
Longitud: |
21.59 mm |
Ancho: |
16.00m m |
Archivos: |
Hoja de datos, huella de PCB y 3D STEP disponibles |

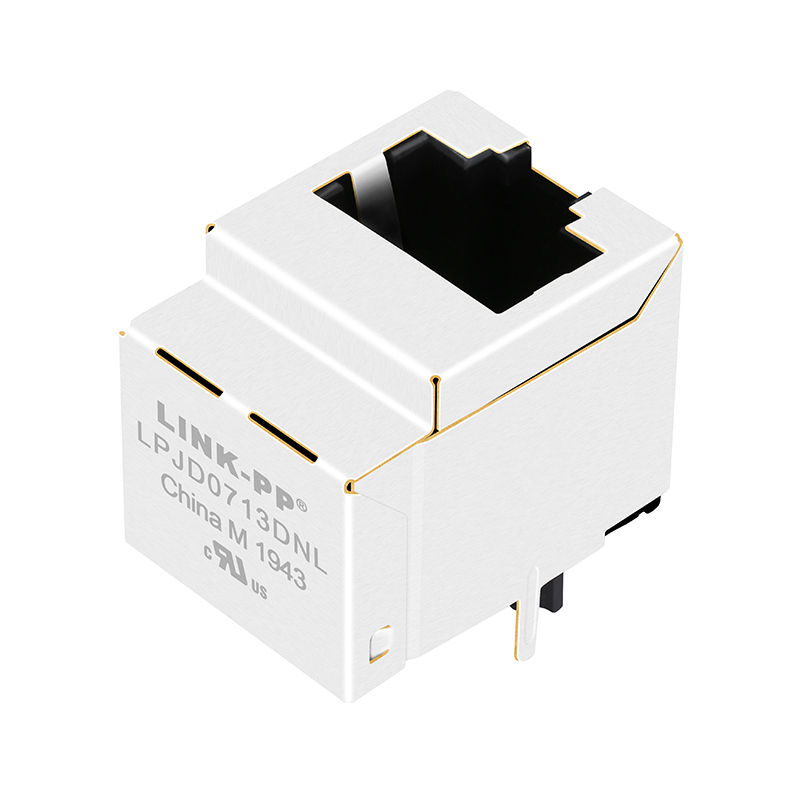

The LINK-PP LPJD0713DNL is a 1 ×1 vertical (top-entry) RJ45 connector with integrated magnetics, designed for 10/100/1000BASE-T Ethernet applications. Featuring a built-in transformer, excellent EMI performance, and no-LED design, it delivers cost-effective, high-reliability Ethernet connectivity for compact embedded and industrial systems.
Ideal for applications where board space, simplified design, and long-term reliability are priorities.
| Parameter | Description |
|---|---|
| Product Model | LPJD0713DNL |
| Connector Type | RJ45 w/ Integrated Magnetics |
| Port Configuration | 1×1 Single Port |
| Speed | 10/100/1000BASE-T |
| Transformer Ratio | 1CT:1CT |
| OCL | ≥ 350 µH @ 100kHz, 0.1V, 8mA |
| Isolation Voltage | 1500 Vrms |
| Mounting Style | Vertical / Top Entry |
| Termination | Through-Hole |
| Shielding | Metal shield |
| Contact Plating Options | 6µ" / 15µ" / 30µ" Gold |
| Operating Temperature | 0°C to +70°C |
| Housing Material | High-temperature thermoplastic |
| Compliance | RoHS, REACH, UL, ISO9001/14001 |
This Vertical RJ45 connector supports PHYs from:
Offers plug-and-play compatibility with major industry Ethernet controllers.
