Detalles del producto
Lugar de origen: GUANGDONG, CHINA
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: LPJE101-0DNLTR-SM
Documento: LPJE101-0DNLTR-SM.pdf
Pago y términos de envío
Cantidad de orden mínima: 10/100/25K
Precio: $0.06-$1.2
Detalles de empaquetado: Cinta y carrete
Tiempo de entrega: En el barco de existencias dentro de los 3 días
Condiciones de pago: L/C, D/A, D/P, Western Union
Capacidad de la fuente: Se trata de un producto de calidad superior a los productos de calidad inferior a los productos de c
tipo de producto: |
Conector RJ45 blindado 1×1 |
Temperatura de funcionamiento: |
−40°C a +85°C |
Marcas compatibles: |
TE |
Número de puertos: |
1x1 |
Pestillo: |
Arriba |
Categoría de rendimiento: |
Gato 5e |
Número de posiciones/contactos: |
8p8c |
Tipo de montaje: |
THR |
Opción LED: |
Sin |
Las pestañas de EMl: |
Sin |
Escudo de metal: |
Protegido |
Orientación: |
De ángulo recto (entrada lateral) |
tipo de producto: |
Conector RJ45 blindado 1×1 |
Temperatura de funcionamiento: |
−40°C a +85°C |
Marcas compatibles: |
TE |
Número de puertos: |
1x1 |
Pestillo: |
Arriba |
Categoría de rendimiento: |
Gato 5e |
Número de posiciones/contactos: |
8p8c |
Tipo de montaje: |
THR |
Opción LED: |
Sin |
Las pestañas de EMl: |
Sin |
Escudo de metal: |
Protegido |
Orientación: |
De ángulo recto (entrada lateral) |

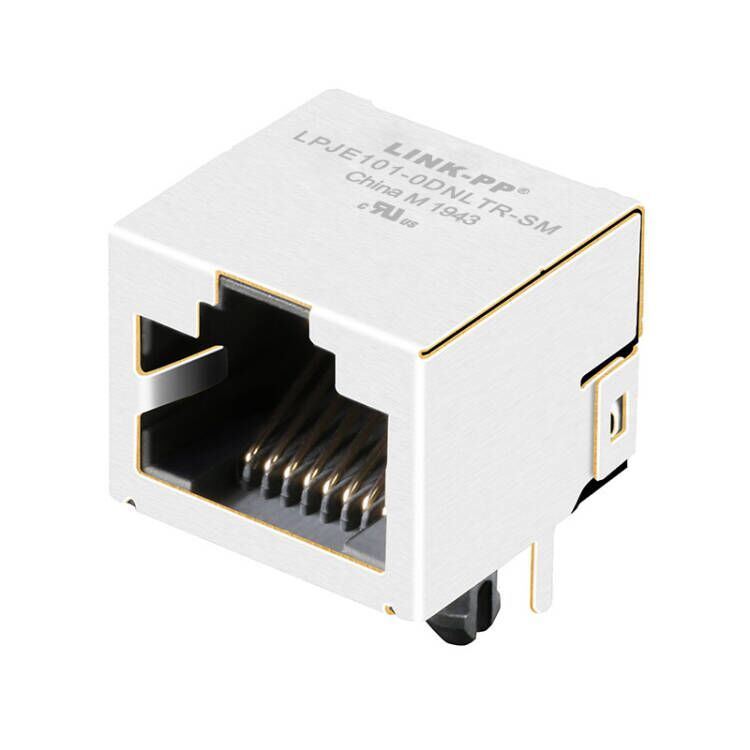

The LINK-PP LPJE101-0DNLTR-SM is a 1×1 shielded industrial-grade RJ45 connector designed for rugged Ethernet applications that require long-term durability, stable electrical performance, and compatibility with automated manufacturing.
Featuring Through-Hole Reflow (THR) technology, it combines SMT process efficiency with superior mechanical retention—ideal for harsh-environment networking devices.
The LPJE101-0DNLTR-SM THR RJ45 connector offers high mechanical strength, reliable signal integrity, and reflow soldering capability for automated SMT production lines. Perfect for industrial Ethernet, automation, robotics, embedded networking, and rugged communication devices.
|
Parameter |
Specification |
|---|---|
| Product Type | 1×1 Shielded RJ45 Connector (THR) |
| Positions / Contacts | 8P8C (RJ45) |
| Performance | Cat5e-class mechanical structure |
| Voltage / Current | 125V AC / 1.5A |
| Contact Resistance | ≤20 mΩ |
| Insulation Resistance | ≥500 MΩ @ 500V DC |
| Dielectric Strength | 1000V AC 1min |
| Contact Material | Phosphor Bronze, Gold-Flash plating |
| Shielding | Nickel-plated copper alloy |
| Operating Temperature | −40°C to +85°C |
| Soldering Process | IR reflow 250°C / 5s |
| Durability | ≥750 plug cycles |
| Mounting | Through-Hole Reflow (THR) |
|
Packaging |
Details |
|---|---|
| Tape & Reel | 200 pcs / reel |
| Carton | 2000 pcs / carton |
| Carton Size | 395 × 395 × 385 mm |
| Weight | ~13 kg/carton |
THR RJ45 connectors combine the mechanical robustness of through-hole pins with the high-speed automated reflow soldering process used for SMT manufacturing.
This makes the LPJE101-0DNLTR-SM an excellent choice for rugged embedded networking hardware.
