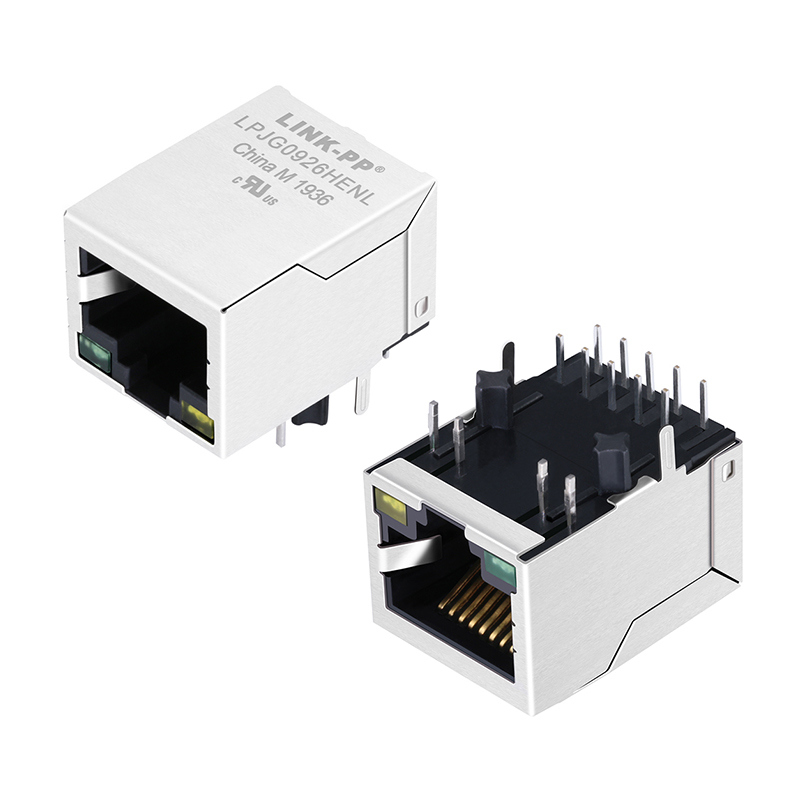

LPJG0926HENL RJ45 MagJack 100/1000 Base-T con soporte PoE+

Características clave del conector RJ45 LPJG0926HENL:

1. Conector RJ45 de un solo puerto con magnetismo incorporado diseñado para 100/1000Base-T Ethernet (Gigabit) con capacidad PoE+ .

2. Configuración de puerto 1x1, montaje through-hole.

3. Orientación de pestaña inferior (pestaña hacia abajo) con LEDs verde/amarillo incorporados.

4. Cumple con el estándar IEEE 802.3at (PoE+); diseñado para aplicaciones LAN como módems ADSL SOHO, LAN en placa base (LOM), hubs, switches.

5. Rendimiento de materiales:

• Material de la carcasa: termoplástico PBT con 30% de fibra de vidrio, clasificado UL94V-0.
• Contacto: bronce fosforado; pines: latón;
• Blindaje: SUS 304.
• Recubrimiento de contacto en el área de acoplamiento: mínimo 6 µpulgadas de oro.

6. Magnetismo de alta aislamiento: relación de vueltas 1CT : 1CT (primario a secundario) para cada par.

7. Rendimiento eléctrico clave:

• Inductancia en circuito abierto: ≥ 350 µH (100 kHz/0.1 V, polarización de 8 mA); ≥ 120 µH (100 kHz/0.1 V, polarización de 18 mA).
• Pérdida de inserción: máximo –1.0 dB (1-100 MHz); –1.2 dB (100-125 MHz).
• Pérdida de retorno: mínimo –16 dB (1-40 MHz); –12 dB (40-60 MHz); –10 dB (60-80 MHz); –8 dB (80-100 MHz).
• Diafonía: –30 dB mínimo (1-100 MHz).
• Rechazo de modo común: –30 dB mínimo (1-100 MHz).
• Clasificación de CC/voltaje en pines RJ-45: hasta 720 mA a 57 VCC (continuo).
• Prueba Hi-pot: 1500 Vrms mínimo.

8. Temperatura de funcionamiento: 0 °C a 70 °C.

9. Dimensiones del paquete (aprox.): Longitud ~21.25 mm, Ancho ~15.93 mm, Altura ~13.30 mm.

10. Certificaciones / Cumplimiento: RoHS, REACH, número de archivo UL E484635.

Especificaciones mecánicas y de montaje:

• Orientación: montaje
• through-hole
• a 90° (ángulo recto).
• Postes de retención: tipo T-post para un montaje robusto en placa.
• Toma de tierra del blindaje: conectada a través de la pestaña del blindaje (SUS 304) al plano de tierra de la placa.

Temperatura de la punta de soldadura por ola: 250 °C durante 5 segundos.

Diseño de PCB sugerido proporcionado en la hoja de datos.

Hoja de datos del conector RJ45 LPJG0926HENL:

1. LPJG0926HENL.pdf
2. Consideraciones y notas de diseño:
3. Asegúrese de que el diseño de la placa siga el pie de impresión recomendado y la conexión a tierra del blindaje según la hoja de datos.
4. Preste atención a la clasificación de corriente (720 mA a 57 V) si su diseño PoE exige escenarios de alta potencia (por ejemplo, dispositivos PoE+).
5. La temperatura de funcionamiento está limitada a 0 °C–70 °C; si su diseño funciona a temperaturas más altas (industriales/temperatura extendida), verifique la idoneidad o reduzca la potencia.

Al diseñar la conformidad EMI y la integridad de la señal, utilice el magnetismo especificado y pruebe la pérdida de inserción/retorno, la diafonía según los datos.

• Verifique el pie de impresión del LED y la orientación de la pestaña (opción de LED verde/amarillo) para que coincidan con el diseño de su placa.
• ¿Por qué elegir LPJG0926HENL?
• Combina velocidades Gigabit Ethernet con soporte PoE+, lo que reduce la necesidad de cableado de alimentación separado.
• El magnetismo integrado ahorra espacio en la placa y simplifica el diseño.
• El cumplimiento de los estándares de la industria (IEEE 802.3at, UL, RoHS) garantiza un funcionamiento fiable y libertad de diseño.
