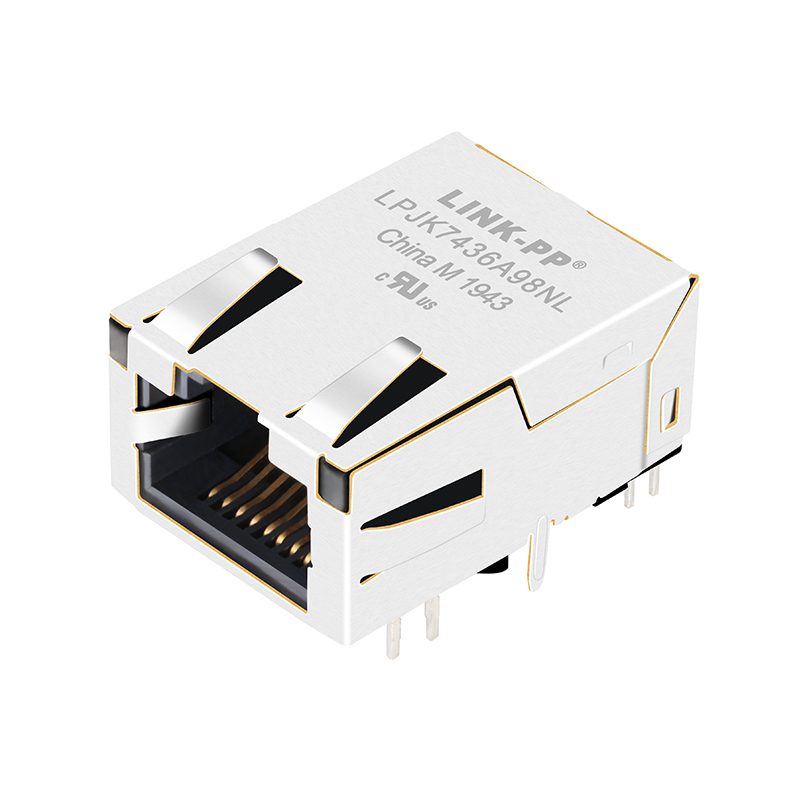

LPJK7436A98NL Conector RJ45 de perfil bajo con magnéticos 1000Base-T

Características clave:

• Conector RJ45 1×1 de un solo puerto que admite velocidades Ethernet (Gigabit) 10/100/1000Base-T.
• Factor de forma de perfil bajo: altura del paquete de aproximadamente 11,30 mm.
• Configuración de entrada lateral de montaje con orificio pasante (THT) (orientación del pestillo con pestaña hacia arriba).
• Indicadores LED incorporados: opción naranja, verde/amarillo.
• Magnético integrado: relación de vueltas 1CT:1CT (primario: secundario) para conjuntos de canales TX/RX.
• Conector blindado con pestañas EMI.
• Cumplimiento: estándar IEEE 802.3 (Ethernet), certificaciones RoHS, REACH, UL.
• Rango de temperatura de funcionamiento: –40 °C a +85 °C para muchos listados (nota: confirme con la hoja de datos de su variante)

Presupuesto:

Aplicaciones:

1. Equipos de red con limitaciones de espacio, como cámaras inteligentes, módulos integrados, enrutadores compactos y dispositivos de red industriales/de consumo.
2. Dispositivos que requieren conectividad Gigabit Ethernet completa en diseños de PCB de bajo perfil.
3. Productos de red donde el sistema magnético integrado simplifica el diseño de la placa y el rendimiento EMI/EMC.

Detalles del conector RJ45 con imán integrado:

Consideraciones de diseño y distribución:

• Utilice la huella de PCB recomendada y el diseño del poste de retención según el dibujo del fabricante (consulte la hoja de datos).
• Asegúrese de que la orientación de la entrada lateral (Tab Up) coincida con el diseño de su placa y las limitaciones mecánicas.
• Verifique que la orientación y los colores del LED coincidan con el diseño del sistema y las indicaciones visuales.
• Para diseño térmico: aunque tenga una clasificación de –40 °C a +85 °C, asegúrese de que los componentes adyacentes y el diseño de la placa no excedan los límites térmicos del conector.
• Revise la estrategia de blindaje EMI/EMC: las pestañas EMI del conector deben estar unidas a tierra de la placa de manera adecuada para garantizar un rendimiento óptimo.
• Debido al sistema magnético integrado, considere cuidadosamente el apilamiento de las placas y la integridad de la señal alrededor de la región RJ45 (especialmente si se trata de alta velocidad o PoE).
