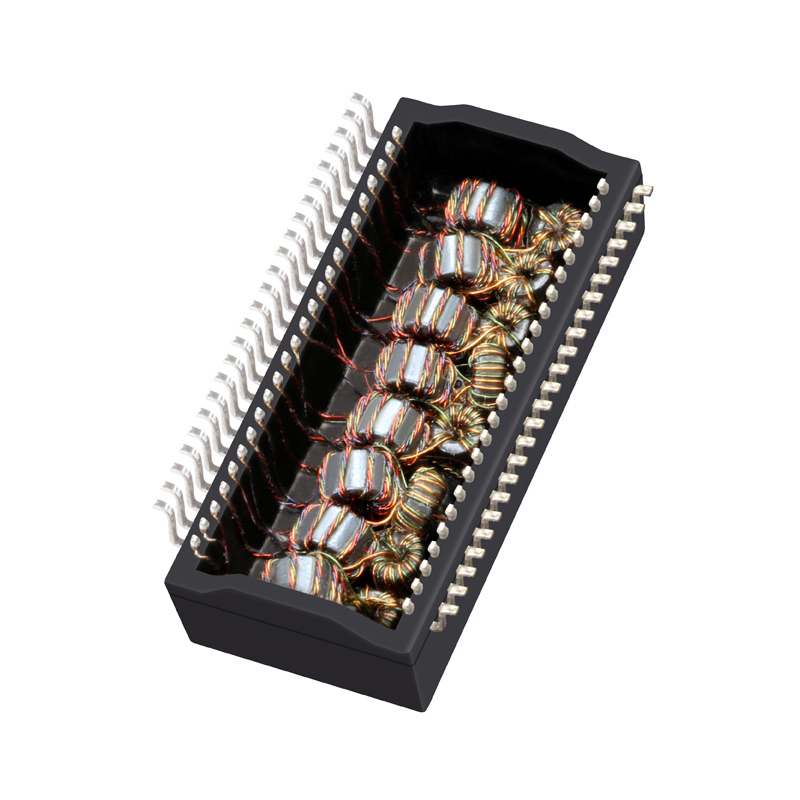

749020020 WE LAN Transformadores 48 Pines Puerto Dual Para Redes Gigabit

Descripción y Características

El 749020020 WE-LAN es un transformador de aislamiento Ethernet de doble puerto de alto rendimiento diseñado específicamente para redes Gigabit (10/100/1000Base-T). Proporciona una excelente integridad de la señal, supresión de EMI y aislamiento galvánico, lo que lo hace ideal para dispositivos de red como conmutadores, enrutadores, convertidores de medios, cámaras IP y NIC.

Las características clave incluyen:

• Diseño de doble puerto — Dos canales Ethernet separados en un solo módulo SMT, lo que reduce la huella de la placa y la complejidad de la lista de materiales.
• Relación de vueltas 1:1 — Transmisión diferencial equilibrada para las rutas TX y RX.
• Alta inductancia — ≥350 µH asegura un acoplamiento de señal estable en condiciones de polarización.
• Baja pérdida de inserción — ≤1.0 dB entre 1 y 100 MHz, lo que permite un funcionamiento a alta velocidad.
• Aislamiento fuerte — Tensión de aislamiento de 1500 Vrms para seguridad e inmunidad al ruido.
• Amplio rango de temperatura — Operable de –40 °C a +85 °C para entornos industriales.
• Paquete SMT compacto — Diseñado para PCB de montaje en superficie, lo que permite diseños compactos.
• Cumplimiento de estándares — Diseñado para cumplir con los requisitos de la familia IEEE 802.3 para Ethernet.
• Certificaciones y fiabilidad — El cumplimiento de RoHS y la clasificación UL (para aislamiento) garantizan una integración confiable.

Especificaciones del transformador LAN de montaje en superficie

Descripción Mecánica y Embalaje

• Dimensiones del contorno: 27.81 mm × 12.25 mm × 7.7 mm
• Recuento/disposición de pines: Configuración SMT de 48 pines (montaje en superficie)
• Dibujo/huella del paquete: Proporcionado en la descarga de la hoja de datos
• Tipo de cinta y carrete/embalaje: Adecuado para la colocación SMT de alto volumen
