Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: TLA-8T104WLF-T
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10k/25k
Precio: $0.08-$1.2
Detalles de empaquetado: T&R
Tiempo de entrega: en Stock Ship Hoy
Condiciones de pago: TT, NET30/60/90 días
Capacidad de la fuente: 3kk/mes
Número de pieza: |
TLA-8T104WLF-T |
Tipo de productos: |
Transformadores Ethernet |
Inductancia: |
350µH |
Relación de giros: |
1CT: 1CT |
voltaje de aislamiento: |
Variación de velocidad |
Rango de temperatura de funcionamiento: |
-40°C a +85°C |
Número de pieza: |
TLA-8T104WLF-T |
Tipo de productos: |
Transformadores Ethernet |
Inductancia: |
350µH |
Relación de giros: |
1CT: 1CT |
voltaje de aislamiento: |
Variación de velocidad |
Rango de temperatura de funcionamiento: |
-40°C a +85°C |

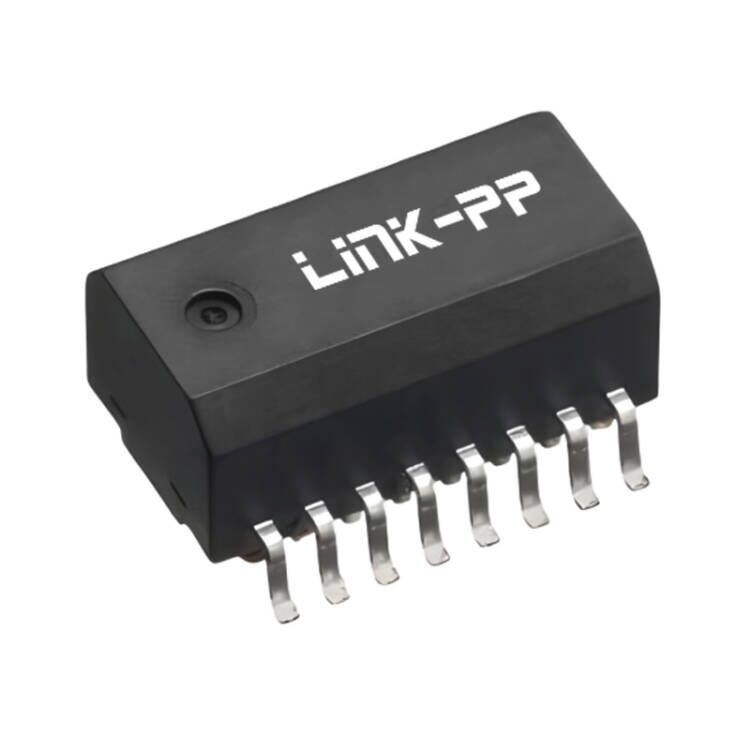

El TLA-8T104WLF-T es un transformador de impulsos LAN de nivel automotriz, montado en superficie (SMD) fabricado originalmente por TDK. Diseñado específicamente para redes Ethernet 10/100BASE-TX,Este módulo garantiza una robusta integridad de la señal y una comunicación de red confiable en entornos exigentes..
El TLA-8T104WLF-T es un obsoleto transformador de pulso LAN TDK de grado automotriz desarrollado originalmente para aplicaciones Ethernet 10/100BASE-TX.proporciona una inductancia mínima de 350 μH, 1CT:1CT, voltaje de aislamiento de 1500 Vrms y cumplimiento de los requisitos de fiabilidad AEC-Q200 para entornos industriales y automotrices exigentes.
Aunque la pieza original de TDK ha alcanzado el final de su vida útil (EOL), muchos fabricantes siguen exigiendo un reemplazo compatible para diseños heredados y productos de larga vida útil.LINK-PP ofrece soluciones de transformadores Ethernet de alta calidad con un rendimiento eléctrico equivalente, ayudando a los ingenieros a mantener la producción sin rediseñar los PCB existentes.
Ya sea que esté manteniendo ECUs automotrices, equipos Ethernet industriales, controladores integrados o dispositivos de red, nuestros transformadores Ethernet compatibles proporcionan un rendimiento confiable,disponibilidad a largo plazo, y apoyo técnico.
-Certificado para automóviles:Completamente conforme con la norma AEC-Q200, garantizando una alta fiabilidad y rendimiento bajo fuertes tensiones térmicas y mecánicas.
-Integridad de la señal optimizada:Cuenta con una relación de vueltas estándar 1CT:1CT (tanto para los canales TX como para los canales RX) y una pérdida de inserción de ≤ 1 dB (0,1 a 100 MHz), lo que garantiza una transmisión de datos limpia.
-Aislamiento sólido:Proporciona un voltaje de aislamiento de 1500 Vrms (50 Hz durante 1 minuto), protegiendo los circuitos integrados sensibles de las sobretensiones eléctricas y el ruido del bucle de tierra.
-Inductancia normalizada:Proporciona una inductancia mínima de 350 μH (a 100 kHz, 8 mA de sesgo de CC), cumpliendo con los estrictos estándares IEEE 802.3 para Ethernet rápido.
-Tolerancia a temperaturas extremas:Funciona perfectamente en condiciones extremas con un amplio rango de temperaturas de -40°C a +85°C.
-Es respetuoso con el medio ambiente:Completamente conforme con la normativa RoHS y libre de SVHC.
| Parámetro | Especificación |
|---|---|
| Número de la parte | TLA-8T104WLF-T |
| Tipo de producto | Transformador de pulso LAN Ethernet |
| Estándar Ethernet | 10/100BASE-TX |
| Tipo de transformador | Transformador de pulso aislante |
| Paquete | El sistema de montaje de la superficie (SMT) |
| Ratio de vueltas | 1CT:1CT (TX), 1CT:1CT (RX) |
| OCL (inductancia de circuito abierto) | 350 μH Min. @100 kHz, 8 mA de inclinación de corriente continua |
| Voltagem de aislamiento | 1500 Vrs, 50 Hz, 1 minuto |
| Pérdida de inserción | ≤ 1 dB (0,1 ‰ 100 MHz) |
| Capacidad de entrelazamiento | ≤ 30 pF |
| Temperatura de funcionamiento | -40 °C a +85 °C |
| AEC-Q200 | Calificado |
| El cumplimiento | No incluye SVHC |
| Embalaje | Cintas y bobinas en relieve |
| Cantidad de carrete | 1000 piezas |
| Peso de la unidad | Aproximadamente 0.6 g |
La huella SMT compacta permite el ensamblaje automatizado al tiempo que minimiza los requisitos de espacio de PCB para productos de redes de alta densidad.
| Dimensión | Valor |
|---|---|
| Duración (L) | 11.60 mm como máximo. |
| Ancho (W) | 6.50 ± 0,20 mm |
| Alturas (H) | 5.90 mm como mucho. |
| El montaje | El sistema de montaje de la superficie (SMT) |
El TLA-8T104WLF-T está diseñado para cumplir con los requisitos de integridad de la señal de las interfaces IEEE 802.3 Fast Ethernet.
| Parámetro eléctrico | Valor |
|---|---|
| Inductividad | 350 μH Min. |
| Frecuencia del ensayo | 100 kHz |
| Prejuicios de la DC | 8 mA |
| Ratio de vueltas | 1CT:1CT |
| Pérdida de inserción | ≤ 1 dB |
| Rango de frecuencia | 0.100 MHz |
| Capacidad de entrelazamiento | ≤ 30 pF |
| Voltagem de aislamiento | 1500 Vrs |
El TLA-8T104WLF-T se utiliza ampliamente en equipos de comunicación Fast Ethernet que requieren aislamiento eléctrico y acondicionamiento de señal.
Las aplicaciones típicas incluyen:
