Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: RoHS Compliant
Número de modelo: SM42P01EL
Pago y términos de envío
Cantidad de orden mínima: 800 PCS
Precio: $0.06-$3.2
Detalles de empaquetado: Tape & Reel, 800 PCS./reel
Tiempo de entrega: en Stock Ship Hoy
Condiciones de pago: TT, NET30/60/90 días
Capacidad de la fuente: 3kk/mes
Número de parte: |
SM42P01EL |
Tipo: |
Transformadores PoE |
Tasa de datos: |
5G Base-T |
Estilo de terminación: |
Smt |
Temperatura de funcionamiento (grado comercial): |
-40-+85°C |
Tensión de aislamiento: |
1500 VAC, 60 s |
inductancia: |
230uh |
Número de canales: |
Cuadrado |
Número de parte: |
SM42P01EL |
Tipo: |
Transformadores PoE |
Tasa de datos: |
5G Base-T |
Estilo de terminación: |
Smt |
Temperatura de funcionamiento (grado comercial): |
-40-+85°C |
Tensión de aislamiento: |
1500 VAC, 60 s |
inductancia: |
230uh |
Número de canales: |
Cuadrado |

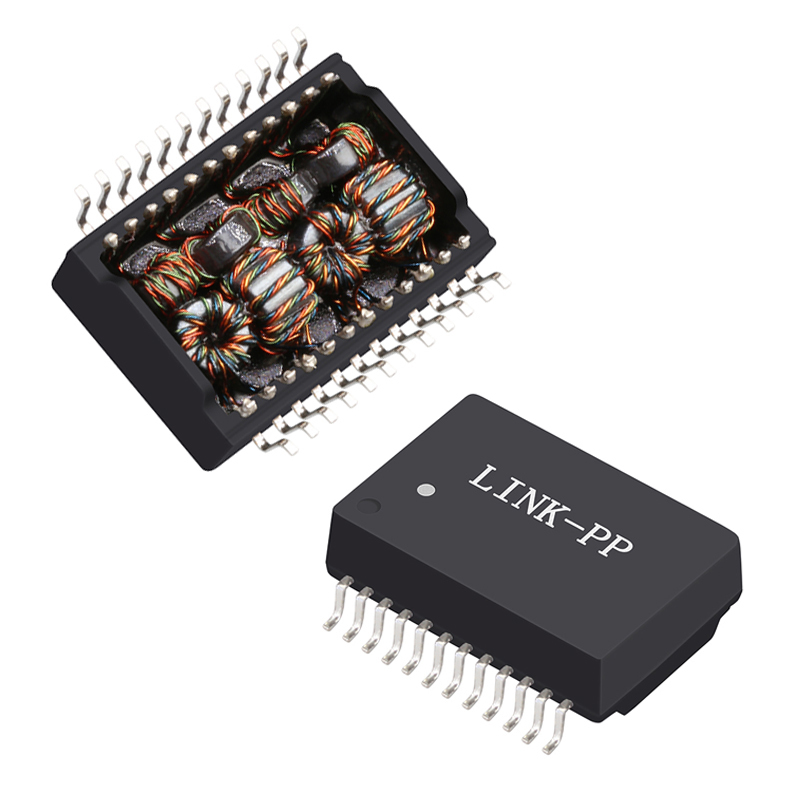

SM42P01EL Chip LAN Transformer Module designed for 5 Gigabit Ethernet (5GbE) applications, supporting PoE+ (Power over Ethernet Plus). This surface-mount (SMT) transformer integrates common-mode chokes to ensure superior EMI suppression, signal integrity, and isolation performance. Engineered for high-speed networking, it provides reliable connectivity for next-generation Ethernet devices requiring efficiency, compact size, and robust power delivery.
| Parameter | Specification |
|---|---|
| Inductance | 230 µH min. @ 100 kHz, 0.1 V |
| Insertion Loss (TD-MX) | 1-100 MHz: −1.0 dB max. 100-250 MHz: −2.0 dB max. |
| Return Loss (TD-MX) | 1-40 MHz: −16 dB min. 40-250 MHz: −(16 − 10 log(f/40)) dB min. |
| Crosstalk | 1-250 MHz: −35 dB min. |
| DCMR (TD-MX) | 1-50 MHz: −30 dB min. 50-150 MHz: −20 dB min. 150-250 MHz: −15 dB min. |
| Hi-Pot | 1500 Vac, 60 s |
| PoE+ Current | 600 mA |
| Operating Temperature | −40 °C to +85 °C |
| Storage Temperature | −40 °C to +85 °C |
