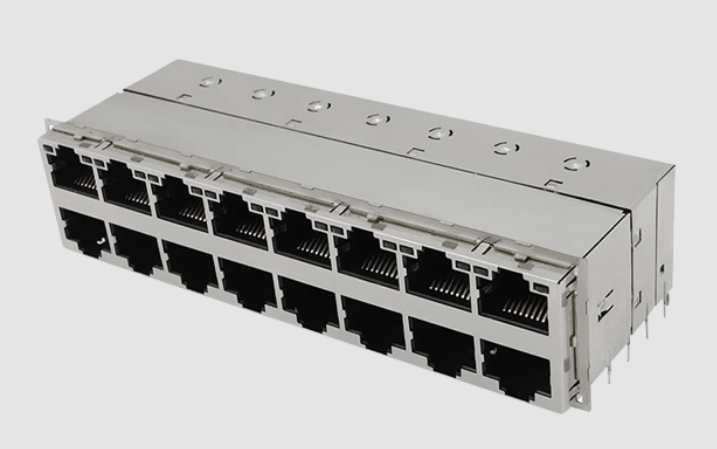

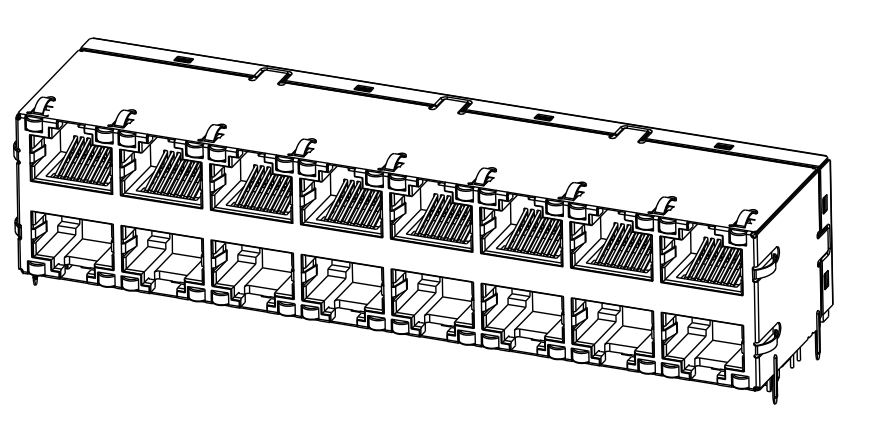

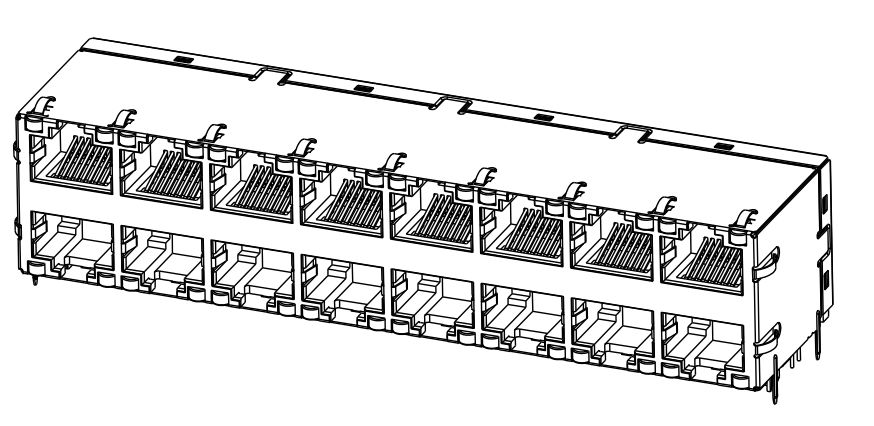

1-1840870-4 Módulo de conector integrado RJ45 2x8 puertos con LEDs

El 1-1840870-4 MagJack es un conector RJ45 apilado 2x8 de alto rendimiento con magnéticos integrados, diseñado para soportar aplicaciones Ethernet Gigabit 1000BASE-T. Diseñado para la fiabilidad y la eficiencia, este Módulo de Conector Integrado (ICM) es ideal para equipos de red, servidores y dispositivos de comunicación que requieren un diseño compacto y una integridad de señal superior. Con su configuración apilada, tamaño compacto y rendimiento eléctrico fiable, el 1-1840870-4 RJ45 2x8 es una excelente opción para switches de red, routers, servidores, sistemas Ethernet industriales y aplicaciones de telecomunicaciones.

• Pérdida de inserción (IL): ≤1 dB (0.5-100 MHz)
• Pérdida de retorno (RL): ≥18 dB (0.5-40 MHz)
• Atenuación de diafonía: ≥35 dB (0.5-100 MHz)
• Relación de rechazo de modo común (CMRR): ≥30 dB (0.5-100 MHz)
• Tensión de aislamiento: 2250 VCC (Máx.), para 500 V/s, todos los puertos conectados

• Configuración de puertos: Diseño apilado 2x8, optimizado para diseños de alta densidad.
• Velocidad de datos: Soporta Ethernet Gigabit 1000BASE-T con compatibilidad con versiones anteriores a 10/100BASE-T.
• Rendimiento de los magnéticos: Impedancia de 100Ω, 350uH OCL mínimo, relación de giro 1:1 en los cuatro pares, lo que garantiza la integridad de la señal y la supresión de EMI.
• Indicadores LED: Los LED de doble color (Verde/Amarillo) proporcionan un estado claro de enlace y actividad para cada puerto.
• Construcción:
  • Carcasa: Termoplástico negro, con clasificación UL 94V-0 para resistencia a la llama.
  • Blindaje: Latón, niquelado previo con colas de soldadura de estaño para mayor durabilidad.
  • Contactos: Bronce fosforado con chapado en oro para una fiabilidad a largo plazo.
• Pestañas EMI: El diseño integrado mejora la compatibilidad electromagnética.
• Especificaciones ambientales: Rango de temperatura de funcionamiento de 0°C a +70°C, conforme a RoHS, sin halógenos.
• Tensión de aislamiento: Hasta 2250VCC para mayor seguridad.
