Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,ISO,ROHS,REACH
Número de modelo: 2250742-1
Pago y términos de envío
Cantidad de orden mínima: Muestras Gratis
Precio: Negociable
Detalles de empaquetado: Envases
Tiempo de entrega: En stock en 3 días
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 4200K-PCS/Month
Tipo: |
Conector RJ45 con magnetismo integrado |
Número de pieza: |
2250742-1 |
- ¿ Qué?: |
N-PoE |
Los LEDs: |
Año general/Año general |
El montaje: |
A través del monte Hole |
Conformidad: |
Protección de la salud |
Rango de funcionamiento: |
0 °C a +70 °C |
Configuración portuaria: |
Apuñados |
Tipo: |
Conector RJ45 con magnetismo integrado |
Número de pieza: |
2250742-1 |
- ¿ Qué?: |
N-PoE |
Los LEDs: |
Año general/Año general |
El montaje: |
A través del monte Hole |
Conformidad: |
Protección de la salud |
Rango de funcionamiento: |
0 °C a +70 °C |
Configuración portuaria: |
Apuñados |

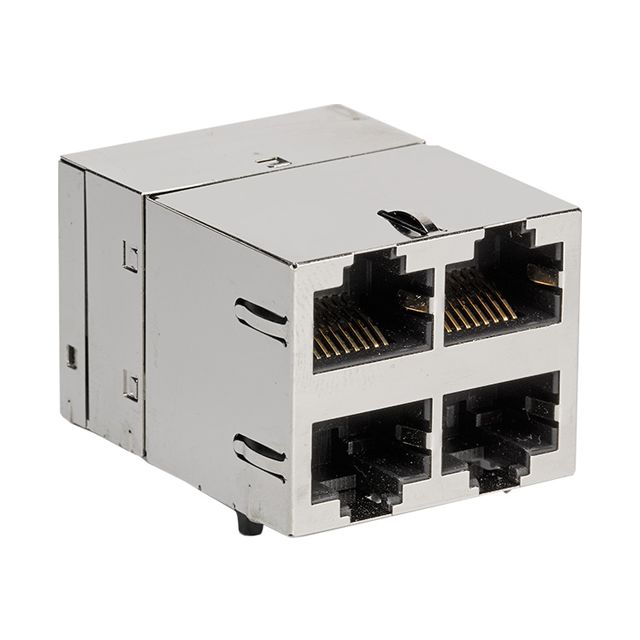

El Configuración de puertos es un módulo conector RJ45 apilado 2x2 diseñado para aplicaciones Ethernet 2.5GBASE-T. Cuenta con magnéticos integrados, LEDs de dos colores (Verde/Amarillo) para indicación de enlace y actividad, y una configuración de montaje de orificio pasante para una fijación confiable a la PCB.
Construido para ofrecer una alta integridad de la señal, un excelente blindaje EMI y cumplimiento con RoHS, este conector es ideal para dispositivos de red de próxima generación como conmutadores, enrutadores, servidores y sistemas de comunicación industrial. El producto cumple con las normas de inflamabilidad UL 94V-0 y admite un proceso de soldadura por ola con un pico de 260°C.
Parámetro
| Especificación | Estándar Ethernet |
|---|---|
| 2250742-1 | Configuración de puertos |
| 2x2 (Apilado) | Tipo de montaje |
| Orificio pasante | Perfil de altura |
| Desplazado | Temperatura de funcionamiento |
| 0°C a +70°C | Cumple con RoHS |
| Sí | Soldadura recomendada |
| Soldadura por ola (260°C máx. durante 10 segundos) | Rendimiento eléctrico y magnético |
Parámetro
| Especificación | Estándar Ethernet |
|---|---|
| 2.5GBASE-T | Relación de vueltas (Chip a cable) |
| 1:1 (Los cuatro pares, bidireccional) | Impedancia |
| 100 Ω | Inductancia de circuito abierto (OCL) |
| 350 µH Mín. a 100 kHz, 0,1 Vrms, polarización de 8 mA CC | Pérdida de retorno (RL) |
| ≥ 18 dB (1–40 MHz) | Pérdida de inserción (IL) |
| ≤ 1,0 dB (1–100 MHz) | Tensión de aislamiento |
| 2250 VCC durante 60 segundos (todos los puertos conectados) | Hoja de datos 2250742-1: |
◆
Adecuado para procesos de soldadura por ola◆
Adecuado para procesos de soldadura por ola
