Detalles del producto
Place of Origin: China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Model Number: 7498111123
Pago y términos de envío
Minimum Order Quantity: 50/500/1000
Precio: Negociable
Packaging Details: Tape
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4600K.PCS/Month
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |

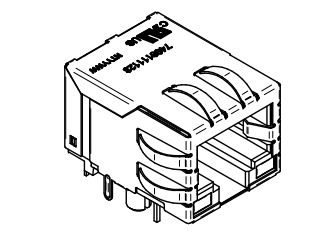

La serie WE-RJ45LAN 7498111123 de conectores RJ45 con magnéticos integrados 1000BASE-T está diseñada para una integración fluida y eficiente en interfaces Ethernet. El modelo 7498111123, diseñado específicamente para la soldadura por reflujo de orificios pasantes (THR), combina un conector RJ45 con un transformador y un estrangulador de modo común integrados. Este diseño compacto es aproximadamente un 50% más pequeño que las soluciones magnéticas discretas, lo que ahorra significativamente espacio valioso en la placa al tiempo que garantiza el cumplimiento de las normas IEEE 802.3 e IEC 62368-1.
| Parámetro | Especificación |
|---|---|
| Inductancia (L) | 350 µH min (100 kHz / 100 mV / 8 mA) |
| Tensión de prueba de aislamiento (Viso) | 2250 VCC |
| Pérdida de inserción (IL) | -1 dB máx. (1–100 MHz) |
| Pérdida de retorno (RL) | -16 dB min (1–30 MHz) -14 dB min (30–60 MHz) -12 dB min (60–80 MHz) -10 dB min (80–100 MHz) |
| Diafonía (CT) | -33 dB min (1–60 MHz) -30 dB min (60–80 MHz) -30 dB min (80–100 MHz) |
| Relación de rechazo de modo común (CMRR) | -33 dB min (1–30 MHz) -30 dB min (30–60 MHz) -30 dB min (60–80 MHz) -30 dB min (80–100 MHz) |
| Relación de vueltas | 1:1 |
| Velocidad de datos | 1000BASE-T |
| Parámetro | Especificación |
|---|---|
| Temperatura de funcionamiento | -40°C a +85°C |
| Condiciones de almacenamiento (en embalaje original) | < 40°C; < 75% HR |
| Nivel de sensibilidad a la humedad (MSL) | 1 |
| Ciclo de acoplamiento | 750 ciclos |
| Componente | Material / Revestimiento |
|---|---|
| Material de la carcasa de plástico | LCP termoplástico, negro |
| Clasificación de inflamabilidad | UL94 V-0 |
| Material de blindaje | Latón |
| Revestimiento de blindaje | 30µ" Níquel |
| Material de contacto | Bronce fosforoso |
| Revestimiento de contacto | 30µ" Oro sobre 50µ" Níquel |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
