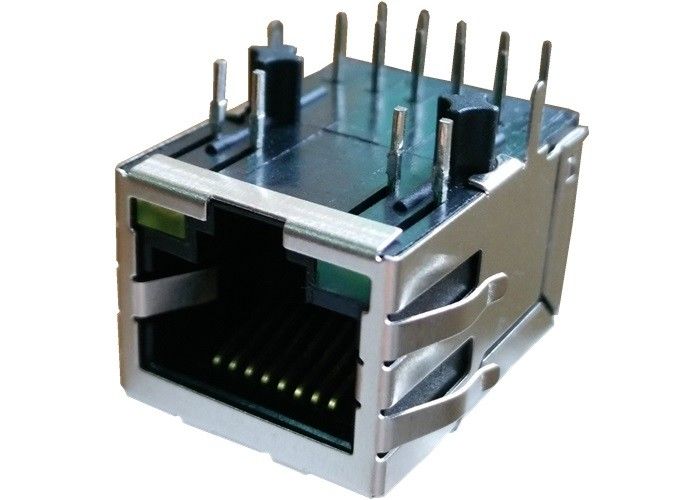

MTJ-88TX1-FSD-LH-M65 RJ45 magnético Jack 10/100Base-T, set-top box LPJ0141GENL

HR871159C RJ45 magnético Jack 10/100Base-T, set-top box LPJ0141GENL

Detalles rápidos

1.10/100 base-T con el LED, con el EMI-finger

2.1x1 etiqueta-ABAJo RJ45

3.Through enchufe modular del agujero RJ45

longitud RJ45 Magjack de 4.21.3m m

【5.MTJ-88TX1-FSD-LH-M65 que diseña modelo el】

6.LPJ0143HENL】 del modelo de la producción en masa del 【

Características y ventajas

1. Temperatura de la soldadura de la onda del pico de RoHS que valora 260°C
2. conveniente para CAT 5 y cable de Ethernet rápido 6 o mejor UTP
3. resuelve la especificación de IEEE 802,3
4. 350µH el mínimo OCL con 8mA perjudica la corriente
5. alto rendimiento para la supresión de la EMI del max para los usos conscientes sobre costos

Descripción:

10/100 perno de la etiqueta-ABAJo 8 de la base-TX RJ45 1x1 integró el conector del Magnetics, diseñado para apoyar aplicaciones de consumidor conscientes sobre costos en grandes cantidades por ejemplo: Módems, módems cable, STB y vídeo de ADSL a pedido.

1. Tipo de producto características:

  1) tipo = conector de producto
  2) tipo de Jack = RJ45
  3) perfil = estándar
  4) orientación del montaje del PWB = entrada de la entrada del lado /Top (de ángulo recto) (vertical)

2. Accesorio mecánico:
  1) configuración de Jack = 1 x 1

3. Características eléctricas:
  1) protegido = sí

4. Características relacionadas de la terminación:
  1) finger de la EMI - parte inferior = fuera
  2) método = soldadura de la terminación

5. Características relacionadas del cuerpo:
  1) la configuración del puerto = escoge/multi
  2) fingeres de la EMI - top y lados = con fuera
  3) orientación = estándar del cierre - cierre con picaporte
  4) longitud de la cola del PWB

6. Características relacionadas del contacto:
  1) cargado = sí
  2) tipo de la terminación del contacto = a través del soporte del agujero/de la superficie

7. Vivienda de características relacionadas:
  1) estilo = Jack del conector

8. Estándares industriales:
  1) conformidad de RoHS/ELV = RoHS obediente, ELV obediente
  2) soldadura sin plomo de los procesos = de la onda de la soldadura capaz a 240°C,

      Soldadura capaz a 260°C, soldadura de la onda de la onda capaz a 265°C
  3) la historia de la conformidad de RoHS/ELV = era siempre RoHS obediente

9. Sistema de marcas de identificación:
  1) color izquierdo del LED (posición #1) = verde - resistor de 250 ohmios
  2) color correcto del LED (posición #2) = verde - resistor de 250 ohmios

10. Condiciones para el uso:
  1) se aplica a = placa de circuito impresa
  2) condiciones ambientales = oficina/premisas
  3) temperatura de funcionamiento (°C) = 0 - 70/-40 - +85

Usos:

Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…

Ventaja competitiva:

18 años de experiencia de la producción,

personal 2600,

prueba del 100%

Plazo de expedición flexible

Cliente principal:

Ti, Intel, Samsung, platija, Jabil, Flextronics, Cypress, Freescale .......
