Detalles del producto
Lugar de origen: China.
Nombre de la marca: LINK-PP
Certificación: UL,ISO,ROHS,REACH
Número de modelo: 74941503
Pago y términos de envío
Cantidad de orden mínima: 10 PCS
Precio: Negociable
Detalles de empaquetado: Cintas y bobinas
Tiempo de entrega: 2 semanas
Condiciones de pago: TT, NET30/60/90 Días, Western Union
Capacidad de la fuente: 500K/Month
Estatus de las personas: |
Actividad |
Número de la parte: |
74941503 |
Voltaje reforzado del aislamiento: |
4500 V de corriente alterna |
Puertos: |
1 |
Temperatura de funcionamiento: |
-40 °C hasta +125 °C |
El Monte: |
Técnicas de control de velocidad |
Estatus de las personas: |
Actividad |
Número de la parte: |
74941503 |
Voltaje reforzado del aislamiento: |
4500 V de corriente alterna |
Puertos: |
1 |
Temperatura de funcionamiento: |
-40 °C hasta +125 °C |
El Monte: |
Técnicas de control de velocidad |

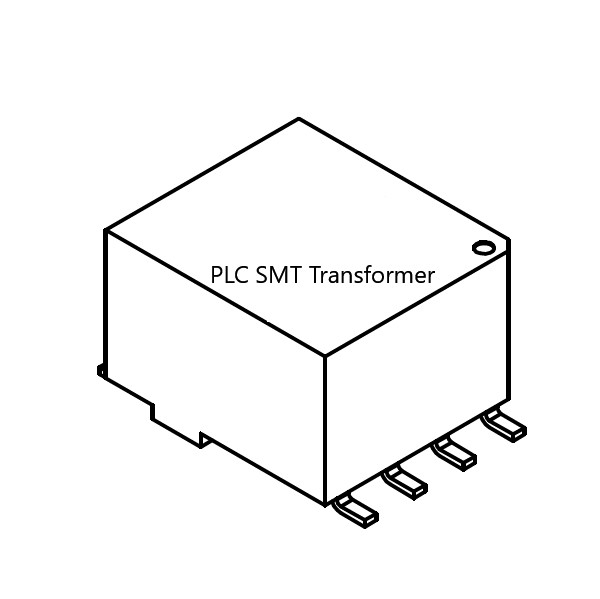

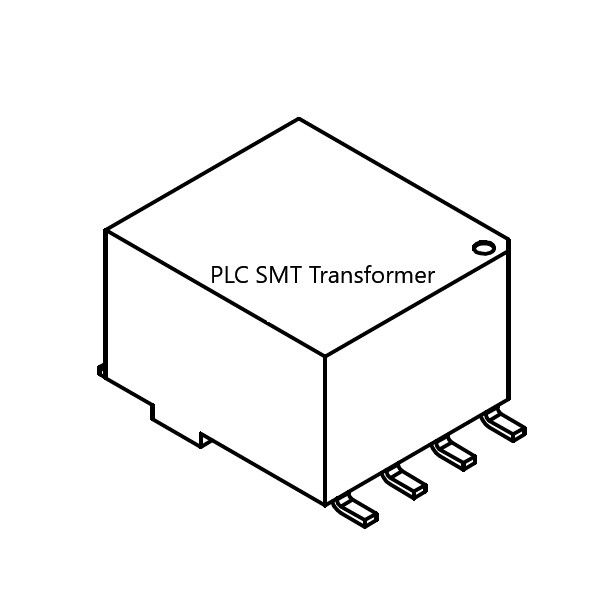

● ¿Qué es?Tipo de producto: Transformador Ethernet para la comunicación Ethernet/línea de alimentación
● Ratio de vueltas:1:4:3(tolerancia de ± 3%)
● El montaje:Se aplicarán las siguientes medidas:
● Temperatura de funcionamiento:-40 °C a +125 °C(grado industrial/automóvil)
● Alto aislamiento:4500 VAC(1 min, de primaria a secundaria)
● Paquete:SMT de 8 pinesdiseño compacto
● El cumplimiento: Conforme con las normas RoHS y REACH
| Propiedad | Condiciones de ensayo | Valor | Unidad | Las normas de seguridad |
|---|---|---|---|---|
| Inductancia (L) | 2 MHz/100 mV (pines 1-4) | 20 | El valor de las emisiones | - ¿Qué es eso? |
| Inductancia de fuga (Ls) | 2 MHz/100 mV | 0.05 | El valor de las emisiones | Es el máximo. |
| Ratio de vueltas (n) | N3:N1:N2 | 1:4:3 | - | ± 3% |
| Voltado de ensayo de aislamiento (Vt) | Un minuto. | 4500 | V (AC) | - ¿Qué es eso? |
| Resistencia al aislamiento (Rso) | - | 10 | MΩ | - ¿Qué es eso? |
| Resistencia en CC 1 (R ̇1) | Pin 2-3 (pin corto 5-8) | 85 | mΩ | Es el máximo. |
| Resistencia en CC 2 (R ̇2) | Pin 1 a 4 | 20 | mΩ | Es el máximo. |
| Resistencia en CC 3 (R ̇3) | Pin 5 a 8 | 70 | mΩ | Es el máximo. |
Las notas:
1Las conexiones de pines son críticas para las mediciones de resistencia.
2La tolerancia de la relación de giros es de ± 3%
| Parámetro | Especificación |
|---|---|
| Temperatura de funcionamiento | -40 °C a +125 °C |
| Condiciones de almacenamiento | < 40°C; < 75% de H.R. (en el embalaje original) |
| Nivel de sensibilidad a la humedad (MSL) | 1 |
| Condiciones de ensayo | +20°C, 33% HRC (salvo que se especifique) |
| Estándar | Estado de cumplimiento |
|---|---|
| Aprobación de la RoHS | Conformidad [2011/65/UE y 2015/863] |
| Aprobación de la aplicación del Reglamento REACH | Conforme o declarado [CE]1907/2006 |
