Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: LFE8505
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.23-$1.02
Detalles de empaquetado: T&R
Tiempo de entrega: 1 a 2 semanas
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificación: |
Los requisitos de la norma de calidad se aplican a los vehículos de motor. |
Enlace a la línea de cruce LINK-PP: |
LP1102NL |
Velocidad de datos: |
10/100 Base-T |
Núcleos por puerto: |
4 |
Tipo de montaje: |
Montaje en superficie |
OCL: |
minuto 350uh |
Hola-pote: |
Variación de velocidad |
Duración del transformador Ethernet: |
12.80 mm |
Ancho del transformador Ethernet: |
9.30 mm |
Altura del transformador Ethernet: |
6.20 mm |
Especificación: |
Los requisitos de la norma de calidad se aplican a los vehículos de motor. |
Enlace a la línea de cruce LINK-PP: |
LP1102NL |
Velocidad de datos: |
10/100 Base-T |
Núcleos por puerto: |
4 |
Tipo de montaje: |
Montaje en superficie |
OCL: |
minuto 350uh |
Hola-pote: |
Variación de velocidad |
Duración del transformador Ethernet: |
12.80 mm |
Ancho del transformador Ethernet: |
9.30 mm |
Altura del transformador Ethernet: |
6.20 mm |
El LFE8505 es un transformador magnético Ethernet 10/100 Base-T diseñado para proporcionar una excelente integridad de la señal y aislamiento eléctrico para equipos de red modernos.Fabricado con tecnología de montaje superficial (SMT), este transformador LAN garantiza una transmisión de datos estable al tiempo que protege los componentes sensibles del IC de las sobretensiones y las interferencias electromagnéticas (EMI).
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Transformador Ethernet |
| Número de la parte | LP1102NL |
| Modelo compatible | Las condiciones de las condiciones de trabajo |
| Tipo de transformador | Transformador LAN |
| Estándar Ethernet | El IEEE 802.3 |
| Tasa de datos | 10Base-T / 100Base-TX |
| Configuración del puerto | Puerto único |
| Tipo de paquete | Se aplicará el método siguiente: |
| Número de pines | 16 alfileres |
| Núcleo por puerto | 4 |
| Ratio de vueltas | TX: 1CT:1CT / RX: 1CT:1CT |
| Inductancia de circuito abierto | 350 μH como mínimo |
| Voltagem de aislamiento | Se aplicarán las siguientes medidas: |
| Tamaño del paquete | 12.8 × 9,3 × 6,2 mm |
| Temperatura máxima de reflujo | 245°C / 5 segundos |
| Temperatura de funcionamiento | Entre 0°C y +70°C |
| Cumplimiento medioambiental | Conforme con la Directiva RoHS |

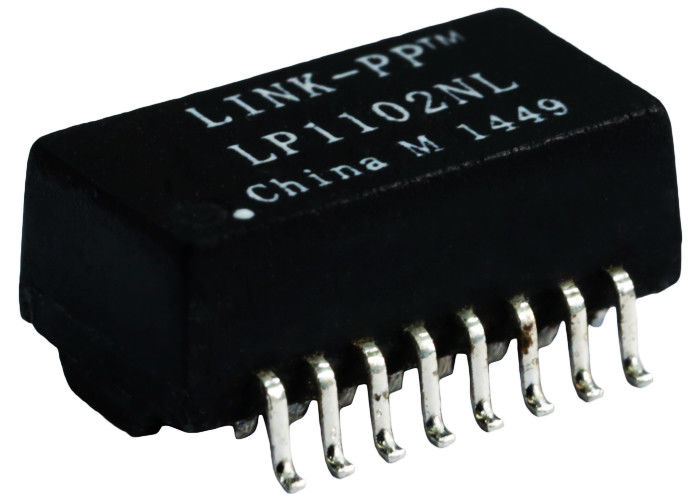

El transformador Ethernet LP1102NL está diseñado para proporcionar un acoplamiento magnético estable entre dispositivos Ethernet PHY y conectores RJ45.
Su diseño optimizado del transformador ayuda a:
El transformador cumple con los requisitos eléctricos de las aplicaciones Fast Ethernet y admite el ensamblaje automatizado de PCB para la fabricación de gran volumen.
| Punto de trabajo | Valor |
|---|---|
| Tipo de montaje | Montura de la superficie |
| Duración | 12.8 mm |
| Ancho | 9.3 mm |
| Alturas | 6.2 mm |
| Paquete | Cuadro abierto |
| Número de pines | 16 |
Certificación UL: número de expediente E484635.
R: Un transformador Ethernet es un componente magnético instalado entre un chip Ethernet PHY y un conector RJ45.compatibilidad de impedancia y supresión de ruido para garantizar una comunicación Ethernet estable.
R: Los transformadores SMT (Surface Mount Technology) como el LFE8505 permiten el ensamblaje automatizado de PCB, lo que acelera significativamente la producción en masa y reduce los costos de fabricación.También ocupan menos espacio vertical en comparación con los componentes a través de agujeros.
R: Absolutamente. El LFE8505 cumple con todos los estándares IEEE 802.3 para aplicaciones 10/100 Base-T Fast Ethernet,garantizar la compatibilidad y el rendimiento fiable de la red en todos los dispositivos Ethernet estándar.
R: Sí. LP1102NL está diseñado como un reemplazo compatible para LFE8505 en los diseños de interfaz Ethernet compatibles.
R: Indica que el transformador puede soportar un voltaje de aislamiento mínimo de 1500Vrms, lo que ayuda a proteger los dispositivos Ethernet PHY de las sobretensiones eléctricas y mejora la seguridad del sistema.
R: La inductancia de circuito abierto mide la inductancia primaria del transformador.
R: Sí, las muestras de ingeniería, las hojas de datos y el apoyo técnico están disponibles para la evaluación del prototipo y la calificación de la producción.
