Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: RoHS
Número de modelo: H16105D
Documento: LP41689PNL.pdf
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Presupuesto: |
H16105D |
En el caso de las empresas de servicios de telecomunicaciones:: |
No se puede utilizar. |
Montaje: |
PHT |
Velocidad: |
10/100 Base-T |
Hola-pote: |
Variación de velocidad |
OCL: |
minuto 350uh |
Las velocidades de rotación TX/RX: |
1CT: 1CT |
Rango de temperatura de operación: |
0 ℃ a +70 ℃ |
Presupuesto: |
H16105D |
En el caso de las empresas de servicios de telecomunicaciones:: |
No se puede utilizar. |
Montaje: |
PHT |
Velocidad: |
10/100 Base-T |
Hola-pote: |
Variación de velocidad |
OCL: |
minuto 350uh |
Las velocidades de rotación TX/RX: |
1CT: 1CT |
Rango de temperatura de operación: |
0 ℃ a +70 ℃ |
* Cumple con los estándares IEEE 802.3, incluida la especificación de compensación de deriva de línea base de 350uH OCL cuando se polariza a 8mA de 0°C a 70°C

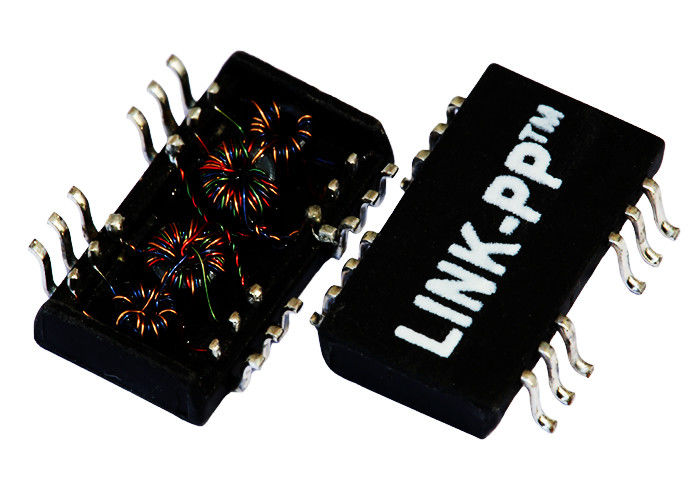

* H16105DF es un módulo de filtro de paso bajo para interfaces Ethernet 10/100 Base-T.
* Integra múltiples filtros con alta atenuación de banda de parada y baja pérdida de banda de paso.
* Un estrangulador de modo común reduce las emisiones de ruido conducido y radiado.
* El transformador de aislamiento protege contra daños estáticos en pares trenzados.
* Compatible con varios transceptores 10/100TX que requieren una relación de giro de transmisión y recepción de 1:1
* Para ADAS, MAU, concentradores, placas base, equipos de comunicaciones y aplicaciones de redes cableadas.
* Temperatura de funcionamiento: 0°C - 70°C.
* Sin plomo / Cumple con RoHS
* Interfaz de un solo canal para aplicaciones Ethernet de 10/100 Mbps con CMC sintonizados para mejorar el rendimiento del sistema EMC.
* Clasificación de soldadura pico RoHS 260°C, clasificación de soldadura pico no RoHS 225°C Para la pieza RoHS, agregue el sufijo -R.
| Parámetro | Especificaciones |
|---|---|
| Relación de giros (±5%) | TX=1CT:1CT RX=1CT:1CT |
| Inductancia OCL | 350uH Mín. (100KHz / 0.1Vrms, polarización de 8mA CC) 120uH Mín. (100KHz / 0.1Vrms, polarización de 18mA CC) |
| Pérdida de inserción | 1-100MHz: -1.1dB Máx. 100-125MHz: -1.2dB Máx. |
| Pérdida de retorno |
1-40MHz: -16dB Mín. 80-100MHz: -8dB Mín. |
| Diafonía | 1-100MHz: -30dB Mín. |
| Rechazo de modo común a modo común | 1-100MHz: -30dB Mín. |
| Corriente CC / Clasificación de voltaje pines pse | 600mA Máx. @ 54VCC (Continuo) |
| Prueba Hipot | 1500Vrms Mín. |
| Temperatura de funcionamiento | 0~70°C |
El número de pieza alternativo de H16105DF FPE es LP41689PNL. Se aplica a muchos campos, como los sistemas avanzados de asistencia al conductor (ADAS) automotrices, equipos de comunicaciones, redes cableadas, sistemas empresariales y máquinas empresariales.
Puede encontrar varios modelos de piezas electrónicas de fabricantes de renombre mundial en LINK-PP. Estos productos se seleccionan cuidadosamente y se controlan estrictamente la calidad, además de que ofrecemos una garantía de 1 año. Para la logística, puede elegir DHL, FedEx, UPS, TNT y EMS o cualquier otro transitario. Por lo tanto, puede pedir H16105DF a LINK-PP con confianza.
|
