J0G-0001NL 1000BASE-T Conector RJ45 de perfil bajo 1x1 Tab-Up

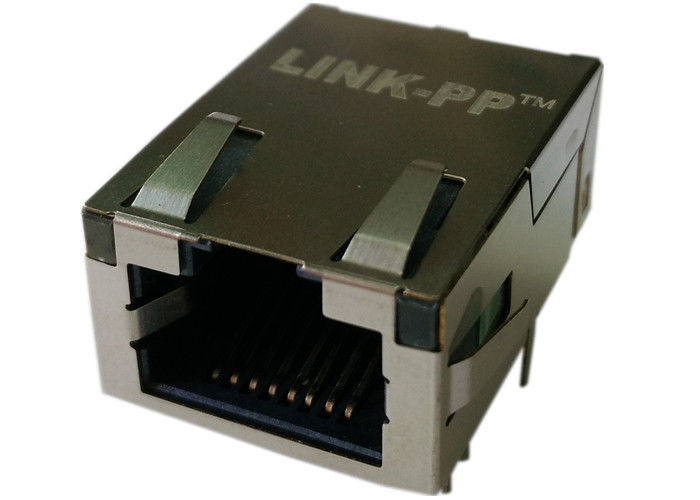

El J0G-0001NL PulseJack Low Profile 1x1 Tab-Up combina la interfaz RJ45 y la magnética en una sola solución integrada.y soporta un rendimiento de señal estable en entornos Ethernet 1000BASE-T.

Su configuración horizontal de pestañas EMI laterales y de baja altura lo hacen especialmente adecuado para diseños que necesitan un uso eficiente del espacio sin sacrificar el rendimiento eléctrico.Si usted está buscando un conector J0G-0001NL PulseJack Low Profile 1x1 Tab-Up RJ45, esta parte está construida para una conectividad Ethernet Gigabit confiable en hardware de red exigente.

J0G-0001NL Especificaciones del conector RJ45 de perfil bajo

Características clave del dispositivo J0G-0001NL PulseJack

El J0G-0001NL PulseJack Low Profile 1x1 Tab-Up ofrece una fuerte combinación de durabilidad mecánica y rendimiento eléctrico:

• Soporte para Ethernet 1000BASE-T de Gigabit
• Magnéticos integrados RJ45 de un solo puerto de 1x1
• Diseño blindado para una mejor supresión del EMI
• Construcción de bajo perfil y de baja huella
• Instalación en ángulo recto a través de un orificio
• Indicadores LED incorporados
• Conforme con la norma IEEE 802.3
• 350 μH mínimo OCL con corriente de sesgo de 8 mA
• Compatible con la Directiva RoHS
• Temperatura máxima de soldadura por oleaje: 260 °C

J0G-0001NL Hoja de datos

J0G-0001NL Hoja de datos - Esquema

J0G-0001NL Hoja de datos - PRENSAS SEGURADORAS

Especificaciones eléctricas @ 25°C - Temperatura de funcionamiento 0°C a +70°

El J0G-0001NL PulseJack Low Profile 1x1 Tab-Up está diseñado para un rendimiento estable en el rango de frecuencia Gigabit Ethernet.

1Condiciones de funcionamiento

• Temperatura de funcionamiento: de 0°C a +70°C
• Voltado de aislamiento: 2250 VDC
• Relación de giros: 1 CT:1 CT
• Voltado de ensayo de hipotensión: 1500 Vrms a 60 Hz durante 1 minuto

2. Datos de rendimiento

Pérdida de inserción (TX/RX): 1 ̊100 MHz: -1,2 dB

Pérdida de retorno:

• 1 ̊10 MHz: -18 dB
• 30 MHz: -18 dB
• 60­80 MHz: -12 dB
• 80 ̊100 MHz: -10 dB

Escucha.

• 1 ̊10 MHz: -40 dB
• 3265 MHz: -35 dB
• 65-1000 MHz: -30 dB

Rechazo del modo común: 1 ̊125 MHz: -30 dB

Estos valores hacen que el J0G-0001NL RJ45 MagJack sea adecuado para diseños de red que requieren una integridad de señal confiable y una fuerte supresión de ruido.

Especificación del material de J0G-0001NL 1000BASE-T de perfil bajo RJ45

El J0G-0001NL PulseJack Low Profile 1x1 Tab-Up utiliza materiales de calidad para apoyar la fiabilidad a largo plazo:

1El escudo.

• Material: latón
• Finalización: 20 ‰ 40 μ pulgadas de níquel sobre latón

2. Contactos

• Material: bronce de fósforo
• Área de revestimiento: 15 μ pulgadas de oro sobre 30 ‰ 80 μ pulgadas de níquel
• Área de soldadura: acabado mate de estaño sobre níquel

3. Vivienda

• Material: termoplástico
• Calificación de inflamabilidad: UL 94 V-0

4. Clasificación MSL: 1

¿Por qué elegir el J0G-0001NL de bajo perfil 1x1 PulseJack?

Si necesita un conector RJ45 compacto y robusto con magnetismo integrado, el J0G-0001NL es una opción práctica para los diseños modernos de Ethernet.

• Estructura de bajo perfil que ahorra espacio
• Transmisión Ethernet de Gigabit confiable
• Magnetismo incorporado para simplificar el diseño de PCB
• Mejora del rendimiento del EMI por la construcción blindada
• Apto para una amplia gama de aplicaciones de redes y computación

Esto hace que el J0G-0001NL PulseJack Low Profile 1x1 Tab-Up sea ideal para ingenieros que buscan mejorar la eficiencia del diseño manteniendo el rendimiento eléctrico.
